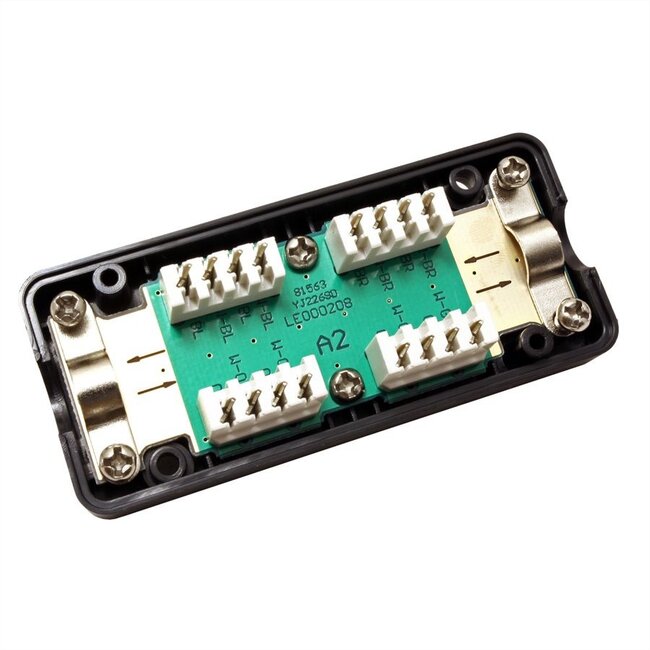

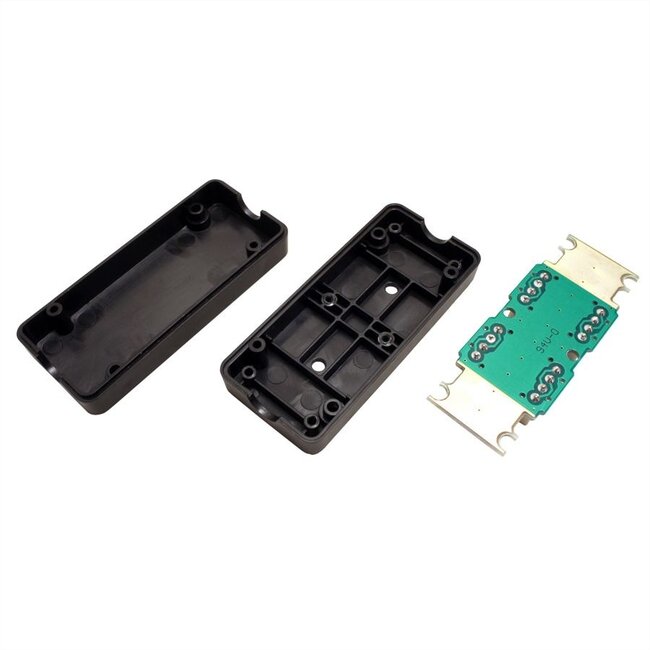

Verbindingsbox voor U/UTP CAT6a netwerkkabel

Gebruik deze verbindingsadapter om 2 netwerkkabels direct te koppelen. Hierdoor kunt u een grotere afstand overbruggen.

Kenmerken:

• voor het doorkoppelen van CAT6a netwerkkabel
• voor het doorkoppelen van niet afgeschermde kabel (U/UTP)
• voor bevestiging aan AWG 24 - AWG 26 netwerkkabel met vaste (solid) aders
• voor bevestiging van de kabel is een LSA-tang nodig
• volgt specificatie EIA/TIA 568A/B
• levering omvat 1 verbindingsbox voor koppeling van 2 kabels
• conform RoHS

EIA/TIA-568A en EIA/TIA-568B

Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos. De kleurcode is alsvolgt (zie foto bij dit artikel): 1 = wit-oranje 2 = oranje 3 = wit-groen 4 = blauw 5 = wit-blauw 6 = groen 7 = wit-bruin 8 = bruin

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

CAT6a

Deze verbindingsadapter volgt de CAT6a specificatie, wat betekent dat deze gebruikt kan worden in netwerken tot 10 Gbit/s (Gigabit netwerken). Uiteraard kan deze koppelaar ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s) of CAT6 (tot 1000Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen CAT6a kabel en connectoren te gebruiken.

U/UTP

Dit koppelstuk is niet afgeschermd en het advies is deze enkel te gebruiken voor niet afgeschermde netwerkkabel. Een netwerkkabel zonder afscherming wordt aangeduid als UTP (Unshielded Twisted Pair) of U/UTP (Unshielded / Unshielded Twisted Pair).

Specificaties Verbindingsbox voor U/UTP CAT6a netwerkkabel

• voor het doorkoppelen van CAT6a netwerkkabel
• voor het doorkoppelen van niet afgeschermde kabel (U/UTP)
• voor bevestiging aan AWG 24 - AWG 26 netwerkkabel met vaste (solid) aders
• voor bevestiging van de kabel is een LSA-tang nodig
• volgt specificatie EIA/TIA 568A/B
• levering omvat 1 verbindingsbox voor koppeling van 2 kabels
• kleur: zwart
• conform: RoHS
• garantie: 2 jaar
