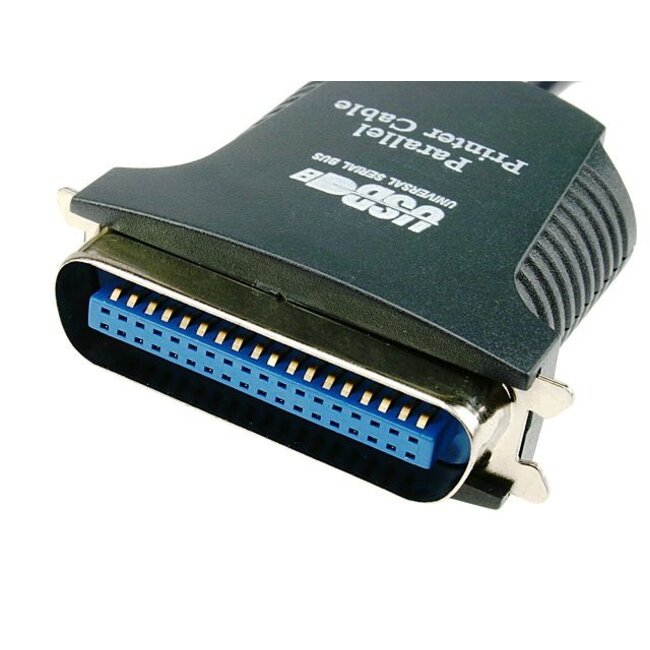

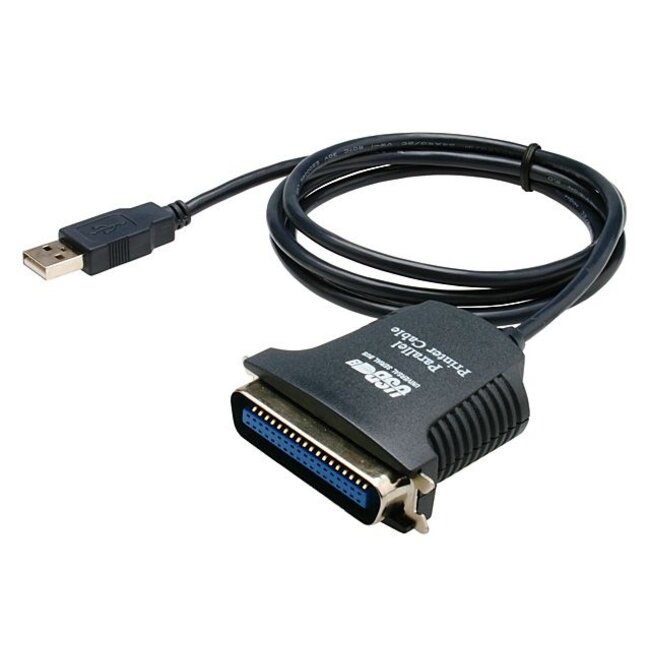

USB-A (m) naar 36-pins SUB-D (m) IEEE1284 parallelle printerkabel
Deze converter kunt u gebruiken om parallelle apparaten met 36-pins Centronics IEEE1284-B LPT poort te verbinden met een computer of notebook met USB type A poort.
Seriële en parallelle kabels
Een seriële verbinding transporteert data bit voor bit, terwijl een parallelle verbinding alle 8 bits van een byte parallel transporteerd. Een parallelle poort is dus veel sneller dan een seriële poort. Een seriële poort op computers bestaat meestal uit 9 of 25 pinnen terwijl een parallelle poort vrijwel altijd uit 25 pinnen bestaat. De COM1 en COM2 poorten van de computer zijn serieel, terwijl de LPT1 poort (de printerpoort) parallel is. Seriële poorten worden ook RS232 (Recommended Standard 232) genoemd. Een seriële kabel kan dus ook voor parallelle doeleinden gebruikt worden. Dat wordt beslist door de poorten waarop u de kabel aansluit.
IEEE-1284 connector
IEEE1284 is niet zo zeer een connector maar meer een standaard voor bi-directionele parallelle communicatie tussen computers en andere apparaten, meestal (oudere) printers. Er zijn 3 soorten connectoren die deze standaard ondersteunen, te weten de IEEE1284-A connector, de IEEE1284-B connector en de IEEE1284-C connector.
IEEE1284-A
De IEEE-1284-A aansluiting vindt u meestal als printeraansluiting op (oudere) computers. De connector is 25-polig (1 rij van 13 pinnen en 1 rij van 12 pinnen).
IEEE1284-B
De IEEE-1284-B aansluiting, ook wel Centronics 36-pins of Micro Ribbon genoemd, vindt u terug op parallelle printers. Een grote aansluiting met 2 'klik' klemmen aan de zijkant.
IEEE1284-C
De IEEE1284-C, ook wel HP Centronics, Mini-Centronics of MDR36 genoemd, vindt u terug op een beperkt aantal HP printers (o.a. HP Laserjet 1100) . Het is een kleinere versie van de standaard IEEE-1284-B Centronics plug. Bij deze printers werd standaard een kabel geleverd van 25-pins SUB-D naar Mini Centronics.
Specificaties USB-A (m) naar 36-pins SUB-D (m) IEEE1284 parallelle printerkabel
- connectoren: USB-A (mannelijk) - Centronics 36-pins (mannelijk)
- parallelle connector type Centronics (standaard IEEE1284-B)
- 36-pins Centronics connector met klemmen
- communcatiestandaard: IEEE 1284 (parallel)
- toepassing: computer (USB) > printer (36-pins Centronics LPT)
- volgt de USB1.1 Full Speed specificaties
- volledig compatibel met USB2.0 en USB3.0 aansluitingen
- chipset: CH341
- geschikt voor datasnelheden tot 12 Mbps
- ondersteunt bi-directionele printers, EPP, ECP
- systeemeisen: Windows 7 of nieuwer
- busgevoed (voeding via USB poort computer/notebook)
- conform: niet bekend
- kleur: zwart
- garantie: 2 jaar
