USB-A (m) naar 2x 9-pins SUB-D met moeren (m) seriële RS422/RS485 adapter / FTDI/Sipex chip / met dip switch / ESD protectie

Deze converter kunt u gebruiken om tot maximaal 2 seriële apparaten met 9-pins SUB-D RS422 of RS485 aansluiting te verbinden met een computer of notebook met USB poort.

Grotere lengte overbruggen?

Indien u uw seriële apparaat verder bij uw systeem vandaan wilt plaatsen dan kunt u hiervoor een langere USB-A naar USB-B kabel aanschaffen.

FTDI Chipset

Future Technology Devices International, algemeen bekend onder de afkorting FTDI is een Schotse halfgeleider fabrikant die zich in USB technologie specialiseert. Het ontwerpt, maakt en ondersteunt apparaten en hun gerelateerde software stuurprogramma's voor het omzetten van o.a. RS-232, RS-485 of TTL seriële communicatie naar USB-signalen om oudere apparaten met moderne computersystemen te laten communiceren. Het vlaggenschip van het bedrijf is de FTDI Chip, een geïntegreerde schakeling die ook een algemeen gebruikt component is in elektronische toestellen die microcontrollers gebruiken. Kort samengevat, als de fabrikant de drivers niet levert, levert de FTDI chip ze vanuit de eigen database. Hierdoor werkt een adapter met FTDI chip vrijwel altijd.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

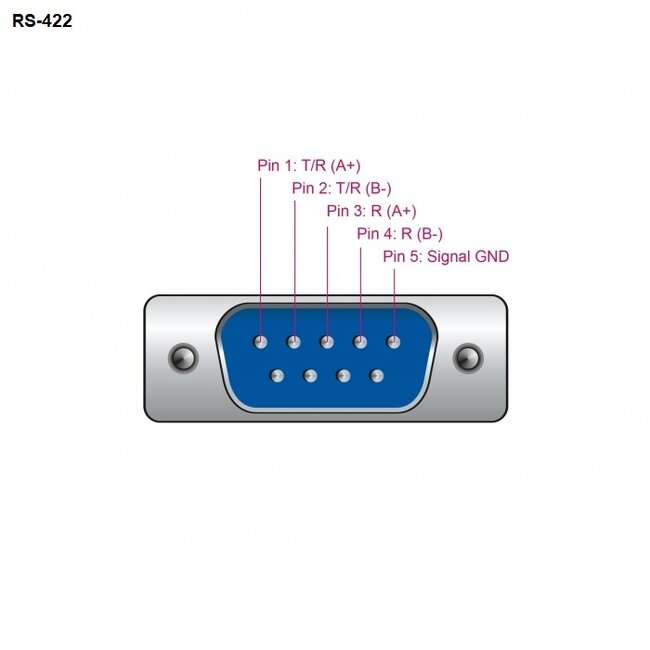

RS-422 standaard

De RS422 standaard lijkt op de RS232 standaard. Het is eigenlijk een soort verbeterde versie. RS422 maakt het mogelijk om gegevens te verzenden en ontvangen via aparte aders (Full Duplex). De RS422 standaard maakt tot 10 ontvangende apparaten (receivers) mogelijk, die signaal ontvangen van 1 host (transmitter). De transmissieafstand kan oplopen tot meer dan 1 km

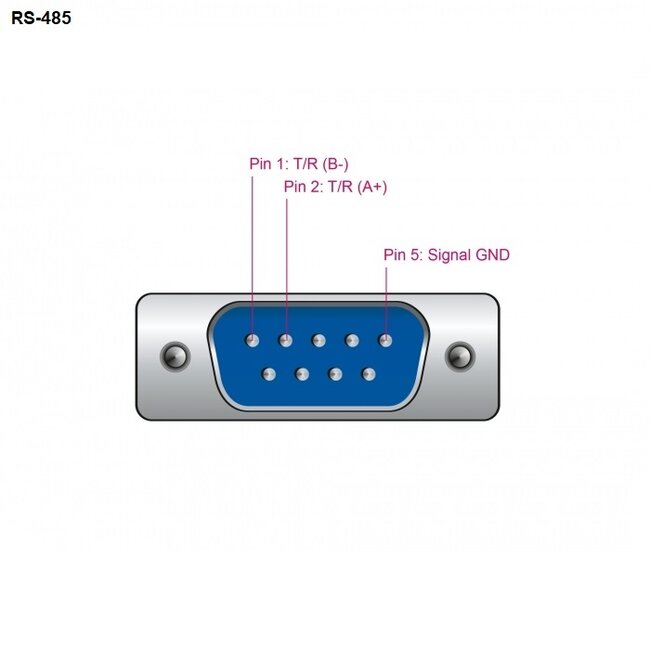

RS-485 standaard

De RS232 standaard staat alleen één-op-één communicatie toe, waarbij 1 host, meestal een computer, met 1 apparaat tegelijk communiceert. De RS485 standaard maakt tot 128 transceivers op de bus mogelijk (multi-station), waarbij de transmissieafstand kan oplopen tot meer dan 1 km. De RS485 communicatiestandaard wordt daarom veel gebruikt bij data- en regelsystemen waar meerdere systemen met elkaar communiceren. U kunt een RS232 poort converteren naar een RS485 signaal. In industriële omgevingen is het wel aan te raden een kabel of adapter met beveiliging (ESD protectie) te gebruiken om schade aan uw apparaten te voorkomen.

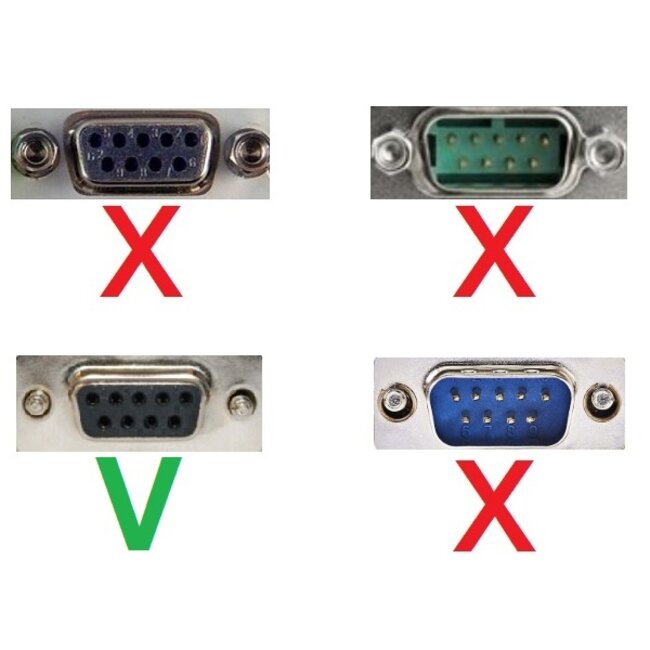

Heeft uw apparaat met seriële poort een mannelijke aansluiting?

U kunt dan een 9-pins SUB-D serieel koppelstuk gebruiken met aan beide zijden een vrouwelijke connector. Zo maakt u van de mannelijke connector van deze converter een vrouwelijke connector.

Heeft uw apparaat met seriële poort een 25-polige aansluiting?

Gebruik dan een adapter of kabel van 9-pins SUB-D naar 25-pins SUB-D.

Specificaties USB-A (m) naar 2x 9-pins SUB-D met moeren (m) seriële RS422/RS485 adapter / FTDI/Sipex chip / met dip switch / ESD protectie

• connectoren: USB-B (vrouwelijk) - 2x 9-pins SUB-D (mannelijk)

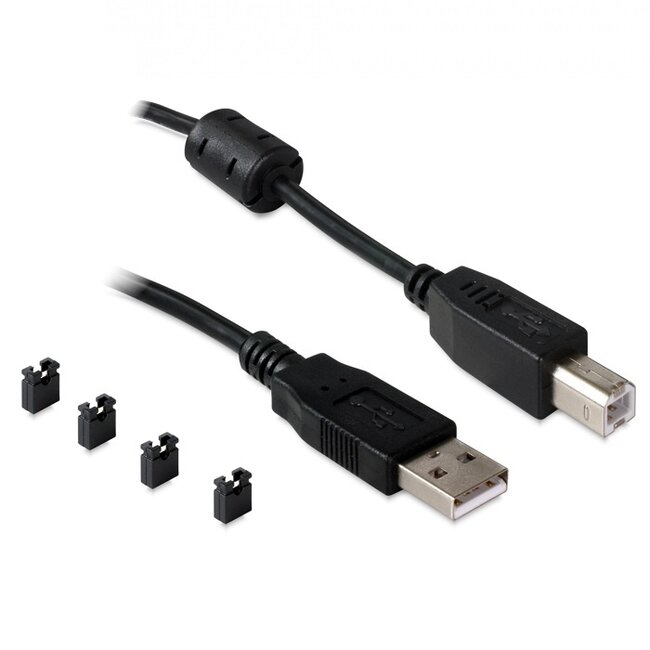

• inclusief USB kabel USB-A (mannelijk) - USB-B (mannelijk)
• 9-pins SUB-D connector met schroefaansluitingen

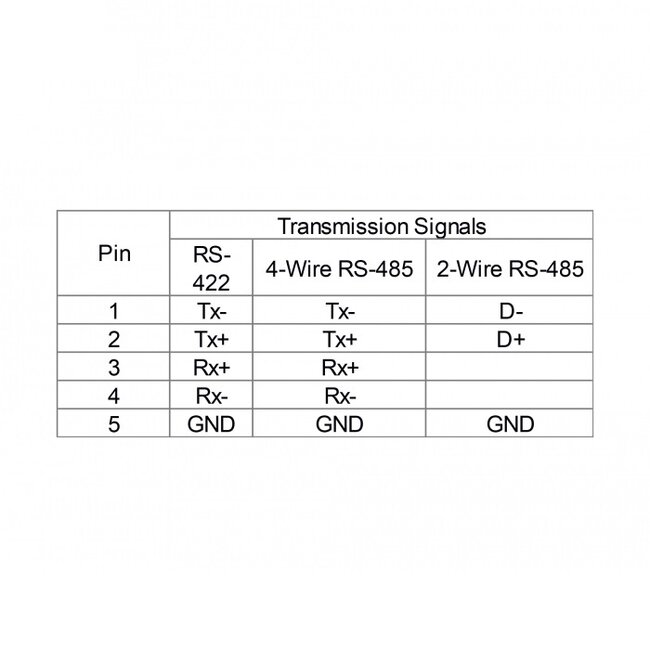

• communcatiestandaard: RS422/RS485

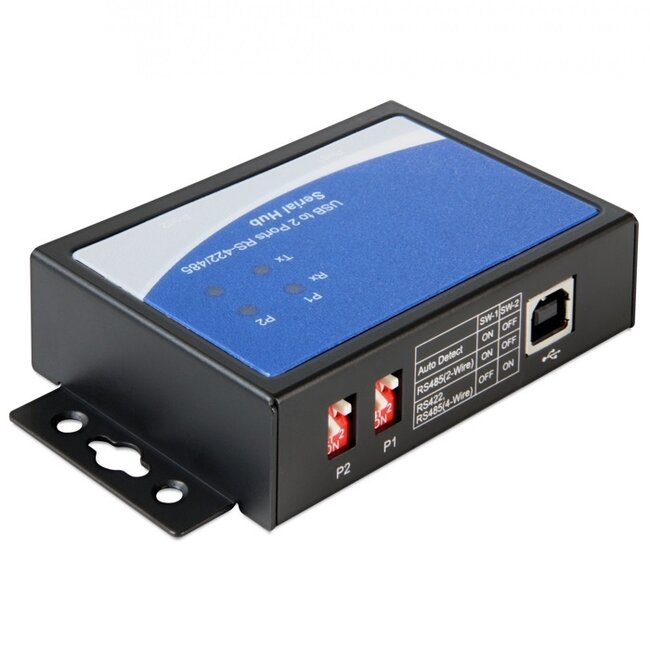

• DIP switches voor keuze tussen 'automatisch', 'RS422' en 'RS485'
• interne pin header: jumper switch terminator on / off
• toepassing: computer (USB) > 2x apparaat (9-pins SUB-D)
• volgt de USB2.0 High Speed specificaties
• chipset: Future Technology Devices International (FTDI) FT2232HL en Sipex SP3078EE
• geschikt voor datasnelheden tot 1 Mbps
• LED indicator voor TxD / RxD activiteit
• automatische herkenning en schakeling tussen RS422 en RS485
• bescherming tegen elektrostatische ontladingen (ESD protectie) ±15 kV ESD protection on all signal pins
• geschikt voor wandmontage
• stroomverbruik: <141 mA / 705 mW (gebruik) / ca. 89 mA / 445 mW (stand-by)
• additional I/O and IRQ are not required
• gebruikstemperatuur: 0°C ~ 70°C
• afmetingen (L x B x H): ca. 107 x 65 x 23 mm
• systeemeisen: Windows Vista of nieuwer / Windows Server-2012/2012R2/2016 / Linux Kernal 2.6 of hoger
• busgevoed (voeding via USB poort computer/notebook)
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

  Inhoud verpakking:

• USB - 2x RS-422/RS-485 converter
• USB-A - USB-B kabel
• 4 jumpers
• driver CD
• gebruiksaanwijzing

Downloads

Klik hier voor de productsheet
Drivers 2.12.28 (voor o.a. Windows 10 / 8.1 / 8 / 7
Drivers 2.4.2 (voor o.a. Mac OS vanaf 10.9
