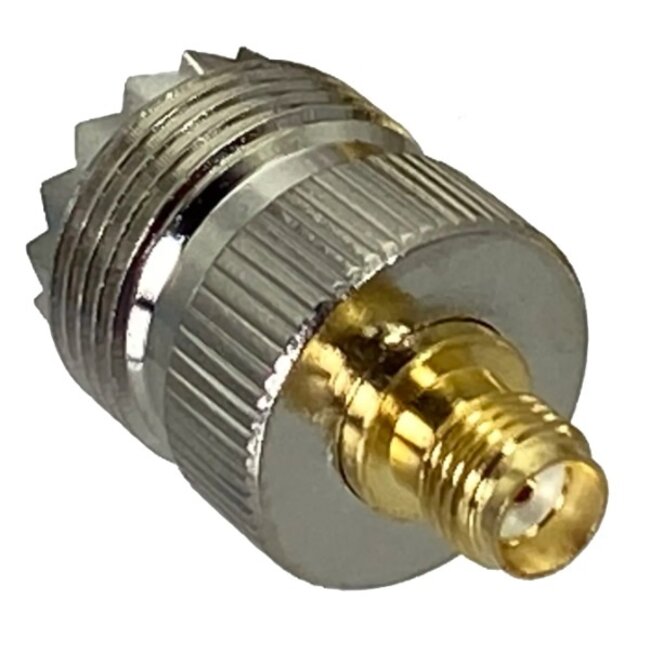

UHF (v) - SMA (v) adapter - 50 Ohm
Deze adapter kunt u gebruiken om een kabel of apparaat met UHF connector te koppelen met een kabel of apparaat met SMA connector. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.

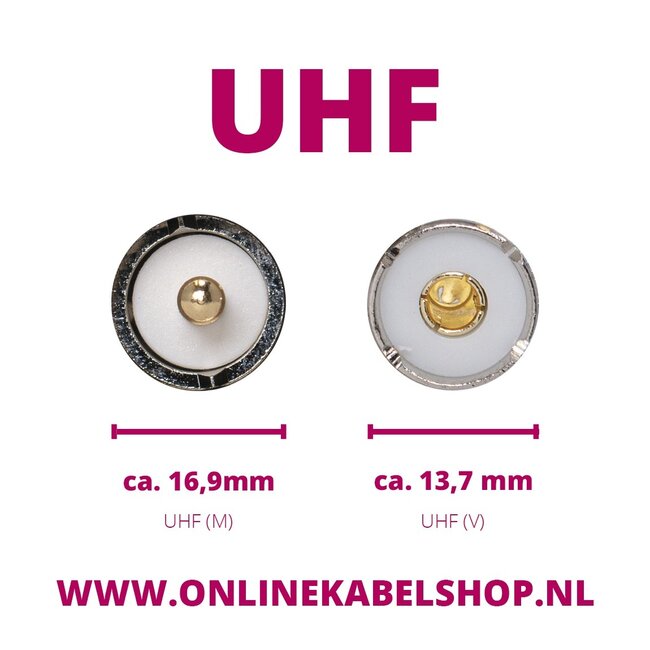

UHF connector
De UHF connector is een schroefbare RF connector, ontworpen tijdens de Tweede Wereldoorlog en oorspronkelijk bedoeld als video connector bij radar toepassingen. Op dit moment wordt de UHF connector vooral gebruikt bij RF toepassingen en is het een veel voorkomende connector bij amateur radio en marifoon (maritieme telefoon) toepassingen. Hier wordt de mannelijke connector vaak PL259 (PL-259) genoemd en de vrouwelijke connector SO239 (SO-239). Ook is de connector soms aanwezig op video- en beeldapparatuur uit de late jaren 70, waar deze connector dient als composiet in- en uitgang.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties UHF (v) - SMA (v) adapter - 50 Ohm
- connectoren: UHF (vrouwelijk) - SMA (vrouwelijk)
- uitvoering: rechte adapter
- impedantie: 50 Ohm
- levering omvat 1x adapter
- conform: niet bekend
- kleur: grijs
- garantie: 2 jaar
