SMB (v) - SMC (m) adapter - 50 Ohm
Deze adapter kunt u gebruiken om een kabel of apparaat met SMB connector te koppelen met een kabel of apparaat met SMC aansluiting. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.

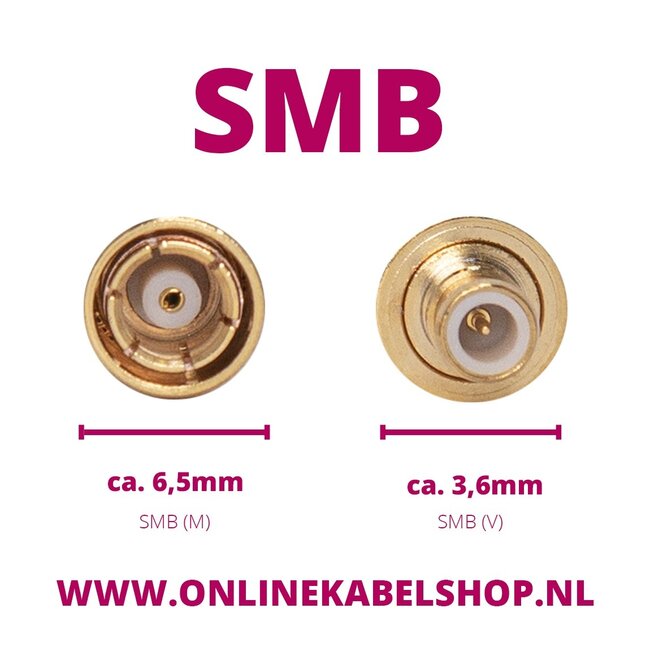

SMB connector
De SMB, de B versie van de SMA connector, is smaller dan een SMA connector. Daarnaast is de connector insteekbaar en niet schroefbaar. SMB connectoren zijn er in 50 Ohm en 75 Ohm. De SMB vrouwelijke connector heeft een pin in het midden, terwijl de SMB mannelijke connector een pin aansluiting heeft. De mannelijke connector is groter en schuift over de vrouwelijke connector heen.

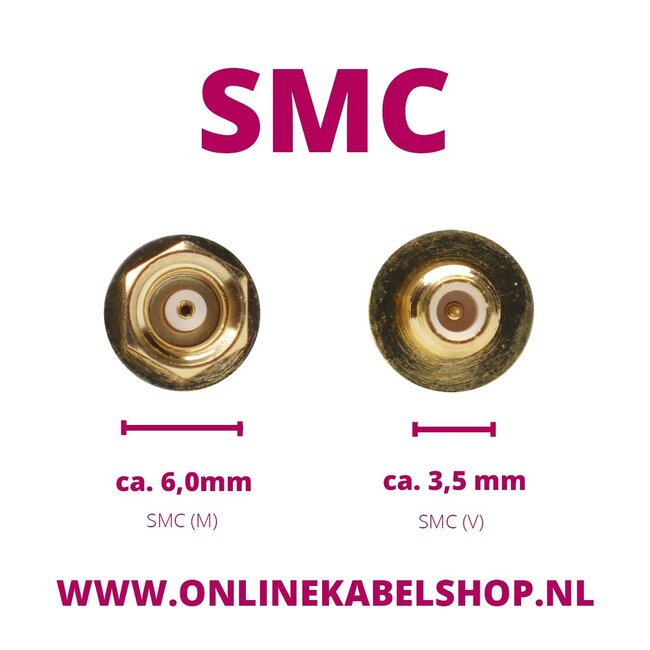

SMC connector
De SMC connector, wat staat voor SubMiniature version C, is een compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm. De SMC connector gebruikt een #10-32 UNF schroef type connector. Vrouwelijke SMC connectoren hebben een pin in het midden en mannelijke SMC connectoren een pin ingang in het midden. Hierdoor wijken deze connectoren waar het gaat om geslachtherkenning af van andere RF connectoren.
Specificaties SMB (v) - SMC (m) adapter - 50 Ohm
- connectoren: SMB (vrouwelijk) - SMC (mannelijk)
- uitvoering: rechte adapter
- impedantie: 50 Ohm
- levering omvat 1x adapter
- frequentiebereik: tot 6 GHz
- VSWR (Voltage Standing Wave Ratio): 1.45 / 1 GHz
- lengte: 22 mm
- diameter: 6,2 mm
- gebruikstemperatuur: -55 °C ~ +155 °C
- behuizing: messing (verguld)
- conform: RoHS
- kleur: goud
- garantie: 2 jaar
