SMA (v) - SMC (m) adapter - 50 Ohm
Deze adapter kunt u gebruiken om een kabel of apparaat met SMA connector te koppelen met een kabel of apparaat met SMC aansluiting. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.

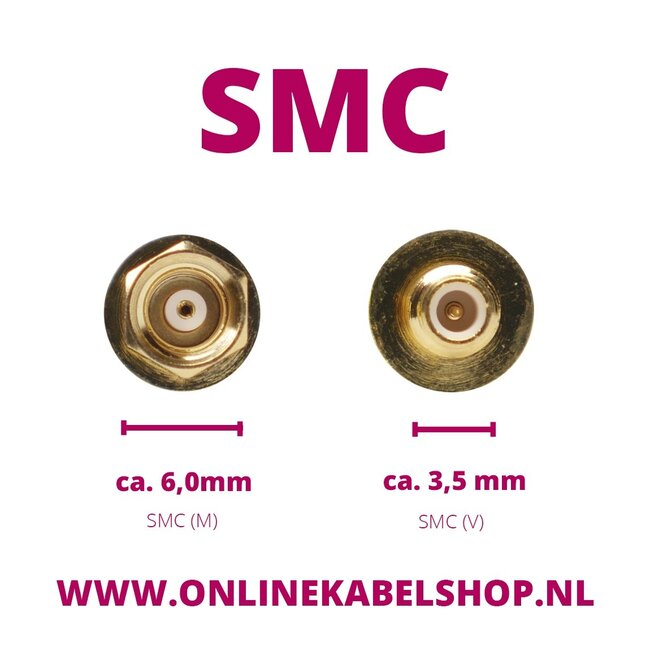

SMC connector
De SMC connector, wat staat voor SubMiniature version C, is een compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm. De SMC connector gebruikt een #10-32 UNF schroef type connector. Vrouwelijke SMC connectoren hebben een pin in het midden en mannelijke SMC connectoren een pin ingang in het midden. Hierdoor wijken deze connectoren waar het gaat om geslachtherkenning af van andere RF connectoren.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties SMA (v) - SMC (m) adapter - 50 Ohm
- connectoren: SMA (vrouwelijk) - SMC (mannelijk)
- uitvoering: rechte adapter
- impedantie: 50 Ohm
- levering omvat 1x adapter
- frequentiebereik: tot 6 GHz
- behuizing: messing (verguld)
- conform: RoHS
- kleur: goud
- garantie: 2 jaar
