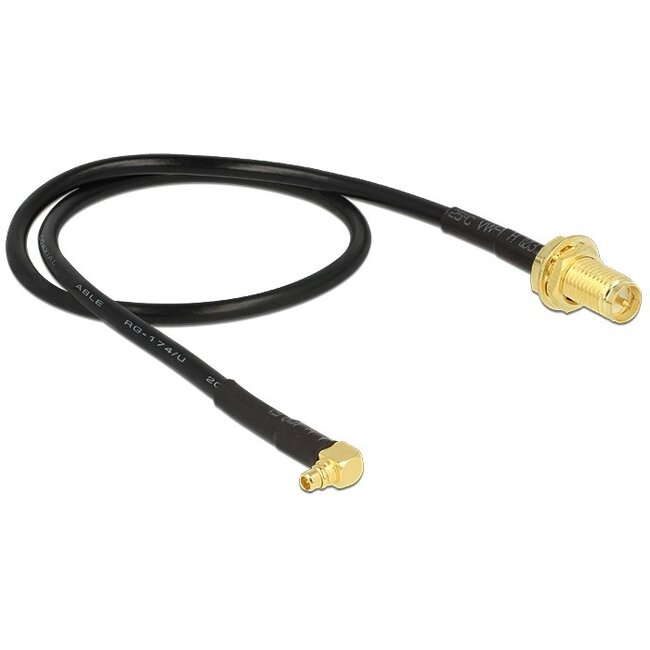

SMA-RP (v) - MMCX (m) inbouw adapter
Deze adapter beschikt over een in te bouwen vrouwelijke Reverse Polarity SMA connector. Hierop kunt u een antenne met RP-SMA mannelijk connector aansluiten. Door gebruik te maken van deze adapter met korte kabel kunt u de antenne met SMA Reverse Polarity connector verbinden met een apparaat met een MMCX aansluiting voor een antenne.
MCX/MMCX connector
De MCX (Micro Coaxial) connector is een vergulde RF connector is vergelijkbaar met de SMB connector, alleen dan 30% smaller (diameter is 3,6mm). Meestal is de MCX connector 50 Ohm, (zeldzaam) komt deze voor in 75 Ohm. Naast MCX is er ook nog de (nog) smallere MMCX connector. Beiden worden meestal gebruikt om externe antennes met GPS ontvangers te verbinden. Daarnaast zijn MCX en MMCX aansluitingen gebruikelijk bij USB DVB-T tuners voor computers en laptops om externe antennes aan te sluiten. Ook de Apple Airport Extreme Base Station's externe antenne poort gebruikt een MCX verbinding.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

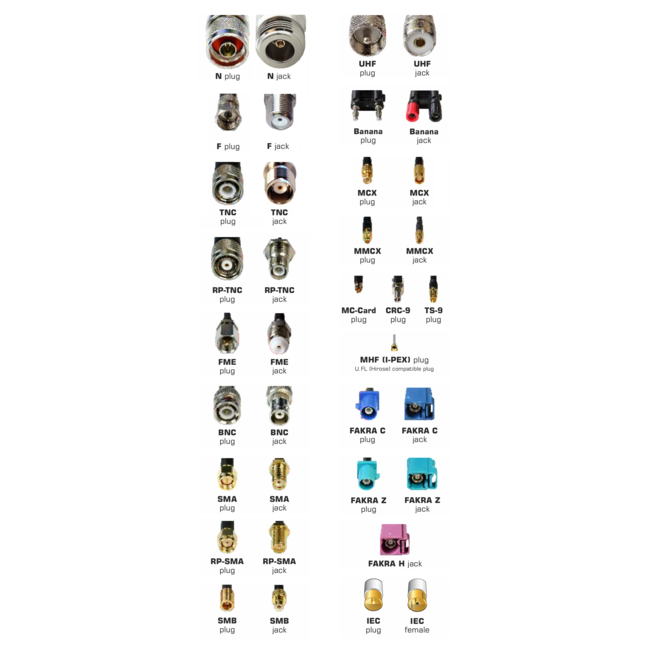

In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties SMA-RP (v) - MMCX (m) inbouw adapter
- connectoren: SMA Reverse Polarity (vrouwelijk) - MMCX (mannelijk)
- 90 graden haakse MMCX connector
- geschikt voor (paneel)inbouw
- kabeldiameter: 2,8 mm
- type kabel: RG-174
- impedantie 50 Ohm
- kleur: zwart
