SMA (m) - SMB (m) kabel - RG174 - 50 Ohm
Antenne kabel die u kunt gebruiken om een apparaat met SMA aansluiting te verbinden met een apparaat met SMB aansluiting. Deze kabel kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.
Kenmerken:
- 50 Ohm impedantie
- RG-174 kabel
- koperen geleider
- afgeschermde kabel
- vergulde contacten
RG kabels
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.

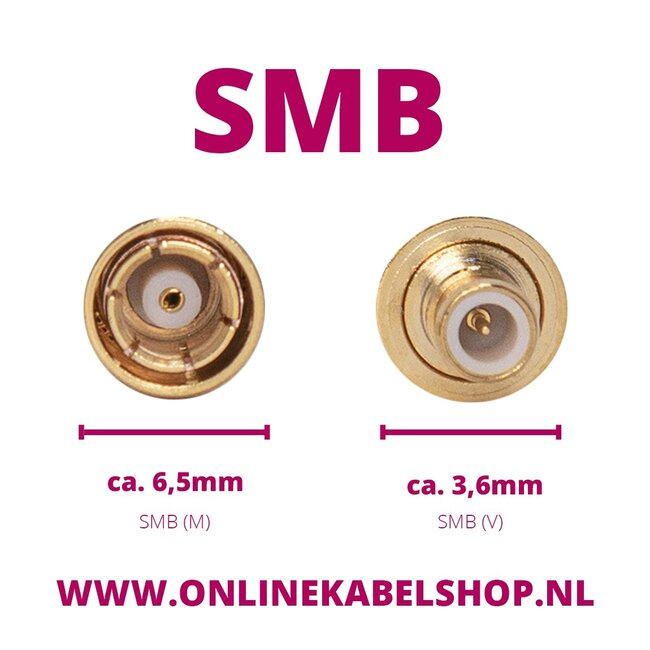

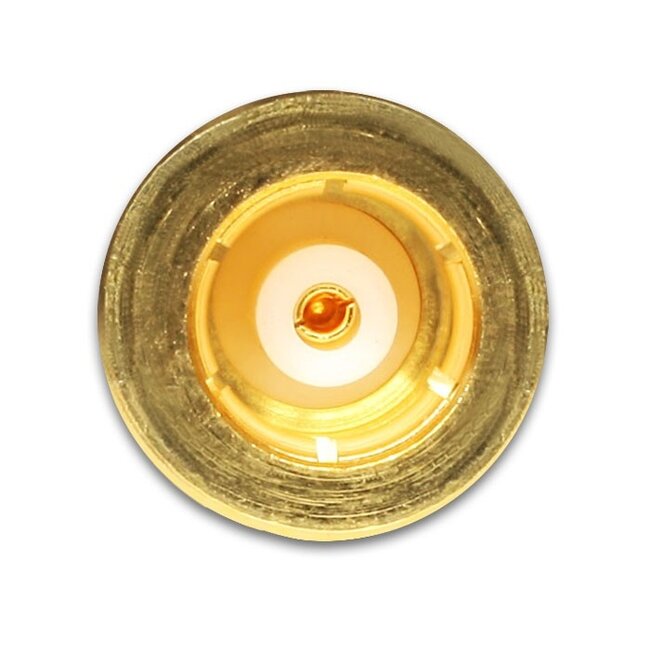

SMB connector
De SMB, de B versie van de SMA connector, is smaller dan een SMA connector. Daarnaast is de connector insteekbaar en niet schroefbaar. SMB connectoren zijn er in 50 Ohm en 75 Ohm. De SMB vrouwelijke connector heeft een pin in het midden, terwijl de SMB mannelijke connector een pin aansluiting heeft. De mannelijke connector is groter en schuift over de vrouwelijke connector heen.

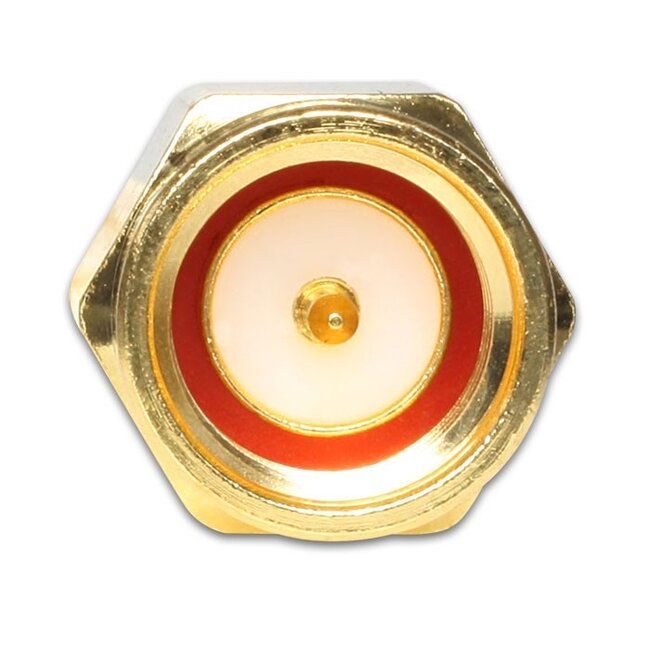

SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties SMA (m) - SMB (m) kabel - RG174 - 50 Ohm
- connectoren: SMA (mannelijk) - SMB (mannelijk)
- type kabel: RG-174
- type ader: CU koper
- impedantie: 50 Ohm
- demping per meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2.4 GHz / 3,3 dB @ 5.8 GHz
- minimale buigradius: 10 mm
- diameter kabel: 2,8 mm
- afgeschermde kabel
- vergulde contacten
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
