SMA (m) - RP-TNC (m) kabel - RG58 - 50 Ohm

Antenne kabel die u kunt gebruiken om een apparaat met SMA aansluiting te verbinden met een apparaat met RP-TNC aansluiting. Deze kabel kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.

Kenmerken:

• omgekeerde polariteit TNC connector (RP-TNC)
• 50 Ohm impedantie
• RG-58 kabel
• koperen geleider
• afgeschermde kabel
• vergulde contacten

SMA connector

De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.

Omgekeerde polariteit SMA connectoren

Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren:

• SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
• SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
• RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
• RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

  TNC connector

  De TNC connector is een in de jaren '50 ontworpen schroefbare versie van de BNC connector. De connector heeft in de regel een 50 Ohm impedantie, maar is (zeldzaam) ook te vinden als 75 Ohm connector. De TNC connector werkt het beste bij 0-11 GHz toepassingen en presteert beter dan de BNC connector op microgolf frequenties.

  Omgekeerde polariteit TNC connectoren

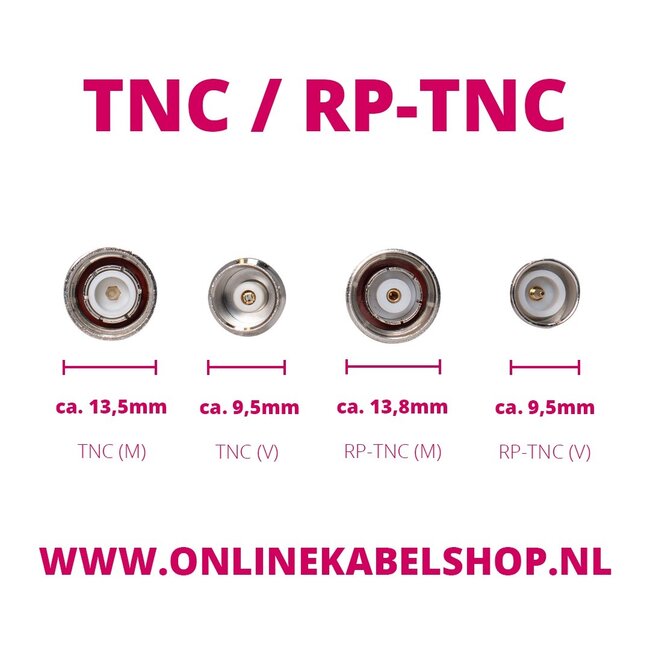

  Naast standaard TNC connectoren zijn er ook omgekeerde polariteit TNC connectoren (Reverse Polarity TNC) Dit is een variatie van de TNC connector waarbij de binnenste pin van geslacht wisselt. TNC connectoren zijn niet compatibel met RP-TNC connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)TNC aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten TNC connectoren:
• TNC mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
• TNC vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
• RP-TNC mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
• RP-TNC vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

Specificaties SMA (m) - RP-TNC (m) kabel - RG58 - 50 Ohm

• connectoren: SMA (mannelijk) - RP TNC (mannelijk)
• type kabel: RG-58 C/U
• type ader: CU koper
• impedantie: 50 Ohm
• demping per meter: 0,73 dB @ 1 GHz / 0,98 dB @ 2.4 GHz
• minimale buigradius: 20 mm
• diameter kabel: 4,95 mm
• afgeschermde kabel
• vergulde contacten
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
