Gebruik deze kabel om een kabel met DIN connector aan te sluiten op een apparaat met 2x Tulp stereo 2x RCA aansluitingen voor opnemen en afspelen. Oudere versterkers en opname apparaten gebruiken deze 5-polige aansluiting voor audio. De Tulp connector wordt ook wel cinch of RCA connector genoemd.
Kenmerken
- Sinox SOUND GO: basis kwaliteit kabel voor analoge audio-verbindingen
- vergulde contacten ter voorkoming van signaalverlies
- koperen geleiders die een foutloze signaaloverdracht garanderen
- flexibele trekontlasting om kabelbreuk te voorkomen
- gegoten connectoren specifiek geschikt voor intensief gebruik
- afgeschermde kabel voor minder storing en een heldere geluidskwaliteit
Specificaties
- connectoren: DIN 5-pins (vrouwelijk) - 2x Tulp stereo 2RCA (mannelijk)
- signaaltype: analoog stereo audio
- gebruik 1: recorder (DIN) - in-/uitgang versterker (Tulp)
- gebruik 2: in-/uitgang recorder (Tulp) - versterker (DIN)
- uitvoering: standaard connectoren (recht / recht)
- type kabel: rond (standaard kabel)
- afscherming: ja
- contacten: verguld
- aders: koper
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
Geschikt voor opnemen en afspelen

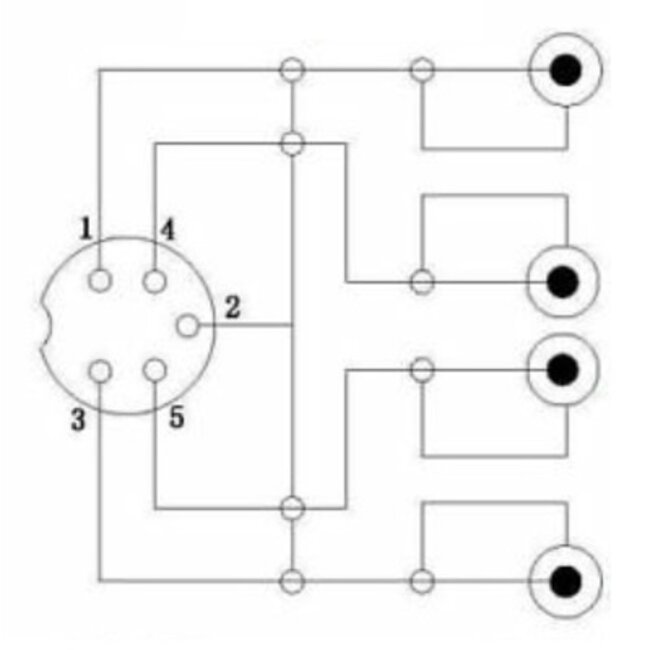

Deze kabel is geschikt voor het aansluiten van een recorder met DIN aansluiting op een versterker met Tulp in- en uitgangen. Verder kunt u deze kabel ook gebruiken voor het aansluiten van een recorder met Tulp in- en uitgangen op een versterker met DIN aansluiting. Bij de DIN connector zijn alle pinnen aangesloten, wat betekent dat deze zowel signalen uitstuurt als ontvangt.

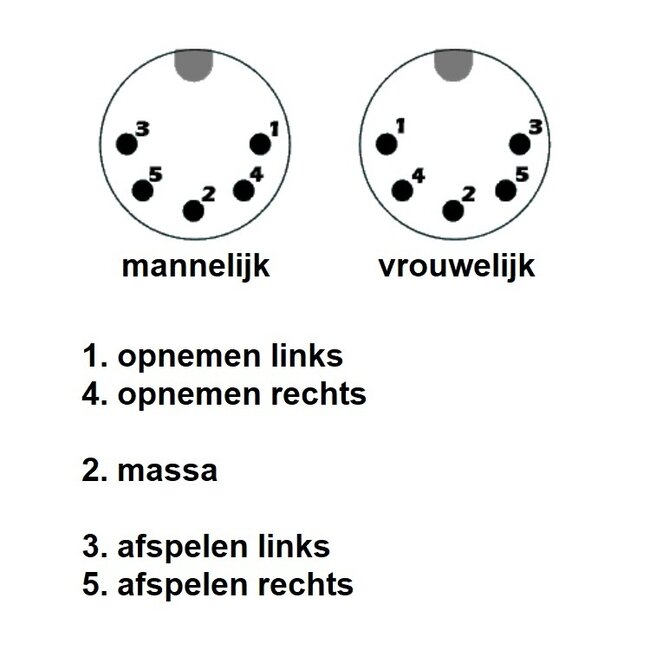

Pin 1 en 4 / Pin 3 en 5
Bij DIN stekkers bepaalt de pin-toewijzing het doel van de kabel. Afspeel- en opname-apparaten, zoals bijvoorbeeld bandrecorders, cassettedecks of draaitafels, voeren het afgespeelde signaal uit via Pin 3 en Pin 5. Het invoersignaal voor opname verwachten zij op Pin 1 en 4. Bij versterkers en radio's met ingebouwde versterker is dat precies tegenovergesteld. Het inkomende signaal voor weergave wordt hier verwacht op Pin 3 en Pin 5, terwijl het signaal voor opname uitgestuurd wordt via Pin 1 en Pin 4.
Niet geschikt voor het verbinden van een recorder met een recorder
Deze kabel is niet geschikt voor het verbinden van recorder met een recorder. Hiervoor dienen weerstanden in de signaallijnen opgenomen te worden.
DIN aansluiting
Veel audio-, video- en computerapparaten werden vanaf 1955 uitgerust met DIN-stekkers. Sinds 1975 werd de DIN stekker langzaam uitgefaseerd en eind sinds jaren '90 is de plug vrijwel verdwenen op nieuwe apparaten. DIN staat voor Deutsches Institut für Normung, de Duitse normeringsinstantie die normen uitvaardigt.
