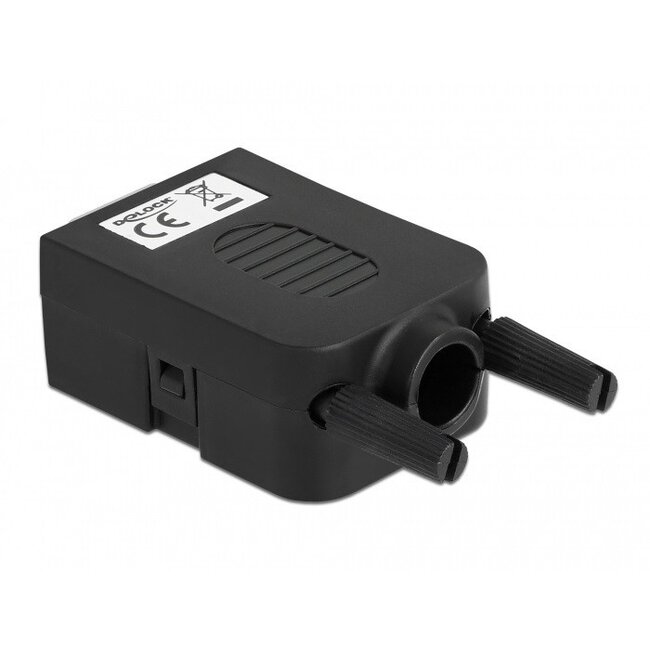

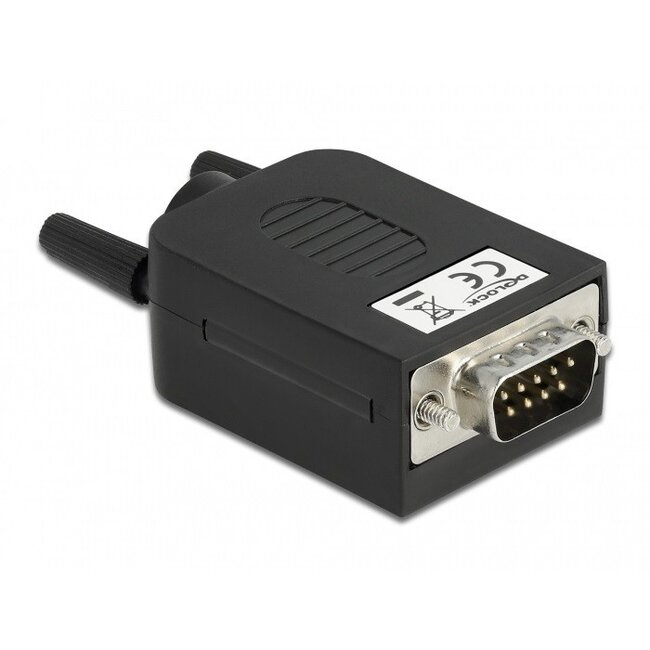

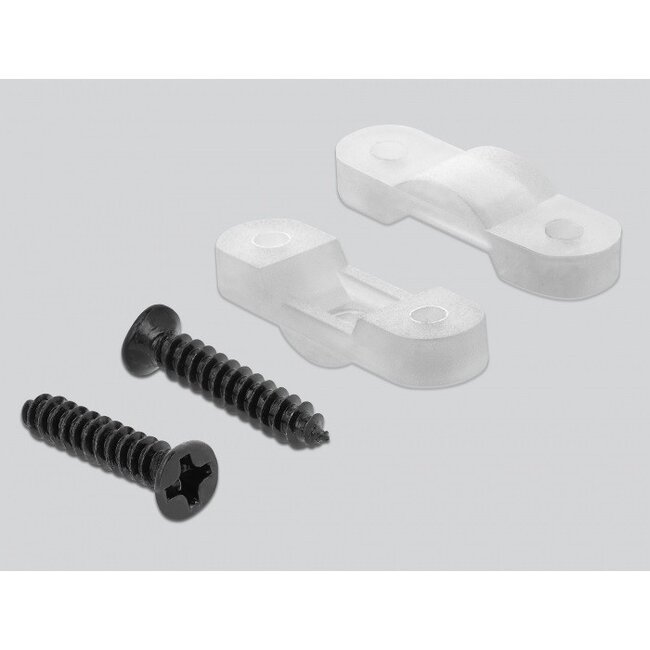

Seriële RS232 connector 9-pins SUB-D (m) met schroeven - 10-pins Terminal Block met behuizing / schroeven
Gebruik deze 9-polige RS-232 data connector om een kabel of apparaat te voorzien van 9-pins SUB-D connector. De connector dient geschroefd te worden aan de kabel.

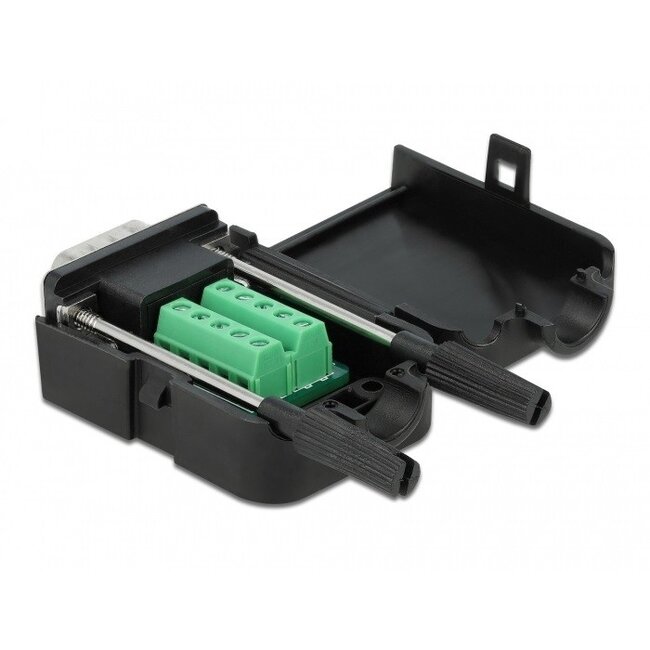

Terminal Block
Een Terminal Block connector is een ideale connector voor hobby of testtoepassingen. De connector is meerdere keren te gebruiken en eenvoudig aan een kabel te bevestigen.
SUB-D connectoren
SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.
USB naar serieel
Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.

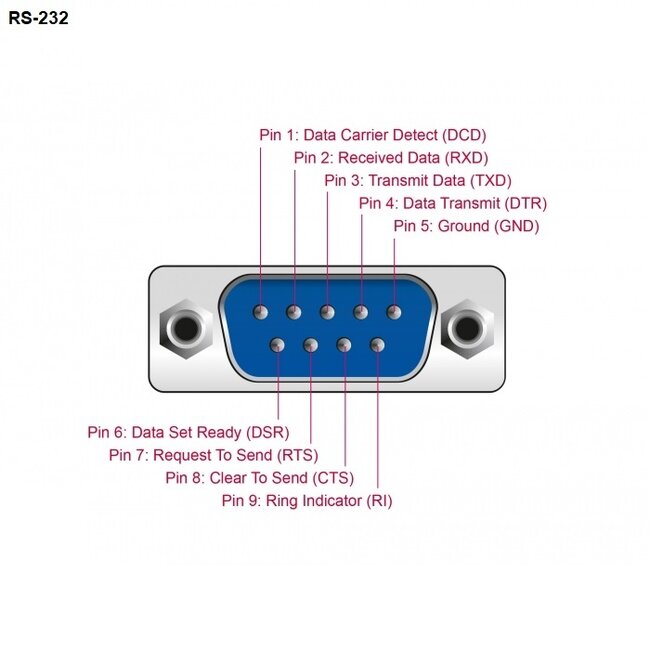

RS-232 pinout (pintoewijzing)
Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt:
- pin 1 tot 5 (boven van links naar rechts):
1= Data Carrier Detect (DCD)
2= Received Data (RXD)
3= Transmit Data (TXD)
4= Data Terminal Ready / Data Transmit (DTR)
5= Signal Ground (GND)
- pin 6 tot 9 (onder van links naar rechts):
6= Data Set Ready (DSR)
7= Request To Send (RTS)
8= Clear To Send (CTS)
9= Ring Indicator (RI)
- protective ground (buitenzijde)
Specificaties Seriële RS232 connector 9-pins SUB-D (m) met schroeven - 10-pins Terminal Block met behuizing / schroeven
- connectoren: 9-pins SUB-D (mannelijk) - Terminal Block 10-pins
- connector met schroeven: voor poort met schroefingangen
- type connector: serieel (RS-232)
- uitvoering: rechte connector met behuizing
- bevestiging: schroeven
- maximale kabeldiameter: Ø = 3,81 mm / AWG 26 - 18
- geschikt voor gebruik bij temperaturen tussen -20°C en + 105°C
- afmetingen (L x B x H): 51,8 x 34,4 x 21,0 mm
- levering omvat 1 connector
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
