S/FTP CAT7 10 Gigabit 600 MHz netwerkkabel met vaste aders - AWG23 - LSZH

Deze dubbel afgeschermde netwerkkabel kunt u gebruiken voor het maken van patch kabels. Zo kunt u zelf uw netwerkkabels op de gewenste lengte maken, maar ook de netwerkkabel door buizen, goten en muren voeren. Dankzij de vaste (solid) aderopbouw is deze kabel geschikt voor LSA montage. De kabel beschikt over volkoperen getwiste vaste aders.

Gebruik connectoren die geschikt zijn voor dikkere aders

Deze kabel beschikt over een folie afscherming rondom de getwiste aderparen. Hierdoor zijn de aders inclusief mantel en folie iets dikker dan een reguliere kabel. Ons advies is daarom connectoren te gebruiken die geschikt zijn voor AWG23 of lager. De toolless connectoren (afgeschermd) passen bijvoorbeeld perfect bij deze kabel en zijn ook nog eens zonder gereedschap aan te brengen.

Kenmerken:

• CAT7: geschikt voor 10 Gigabit snelheden (10GBase-T)
• maximale bandbreedte: 600 MHz
• dubbel afgeschermde kabel (S/FTP)
• getwiste aderparen
• volkoperen aders (CU): geen CCA (aluminium) of CCS (staal)
• vaste aders (solid)
• American Wire Gauge: AWG 23/1
• geschikt voor Power over Ethernet (PoE) toepassingen
• kabel met halogeenvrije mantel (LSZH / LSOH)
• conform RoHS, ISO/IEC 11801, IEC 61156-5, EN50288-4-1 en IEC6033-2-1-2
• CPR gecertificeerd (Classificatie: Eca)

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

CAT7

Deze kabel volgt de CAT7 specificatie, wat betekent dat deze gebruikt kan worden in netwerkentot 10 Gbit/s (Gigabit netwerken), met een bandbreedte van 600 MHz (soms tot wel 1000 MHz). Uiteraard kan deze kabel ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s), CAT6 (tot 1000Mbit/s) en CAT6a (tot 10Gbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen een CAT7 kabel te gebruiken. CAT7 en CAT6a zijn allebei geschikt voor netwerken tot 10 Gbit/s, al beschikt CAT7 wel over meer bandbreedte en is de 10 Gbit/s snelheid ook te realiseren over langere lengtes (getest tot 100 meter).

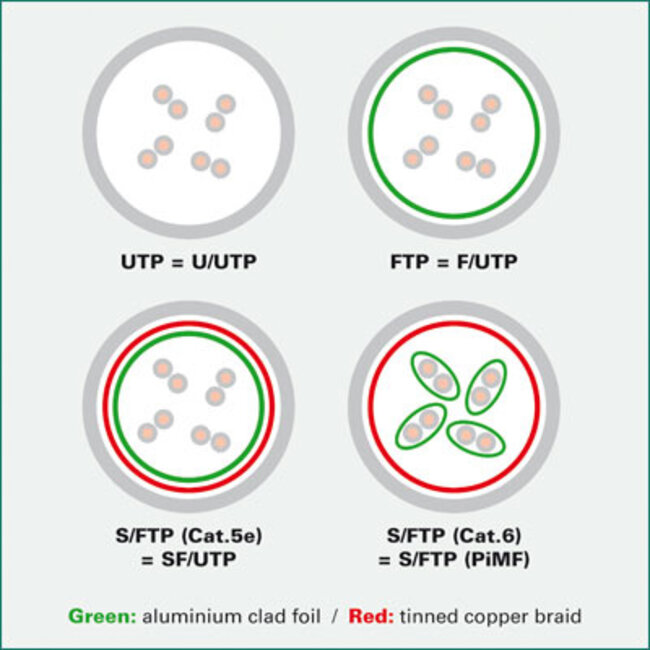

PiMF + FTP = S/FTP kabel

De kabel is voorzien van een gevlochten folie afscherming rondom de getwiste aders (FTP - Foiled Twisted Pair), maar bevat ook een folie afscherming rondom elk getwist aderpaar (PiMF - Pairs in Metal Foil). Wanneer deze beiden afschermingen aanwezig zijn, wordt de kabel ook wel S/FTP of SF/UTP genoemd (Screened Foiled Twisted Pair). De kabel is hierdoor aanzienlijk beter dan een UTP kabel, wat staat voor Unshielded Twisted Pair (niet afgeschermd).

Verschil tussen straight en crossed netwerkkabels

Een normale netwerkkabel die gebruikt wordt om bijvoorbeeld een printer, hub, modem, router of switch te verbinden met een computer of notebook wordt ook wel een straight (rechte) kabel genoemd. Wanneer twee computers of een notebook en een computer met elkaar verbonden moeten worden voor directe communicatie, kan een crossed (gekruiste) netwerkkabel gebruikt worden.

Getwiste paren

Door aders bij tweeaderige kabels rond elkaar te winden wordt elektromagnetische interferentie vermeden. Netwerkkabels voor computernetwerken hebben vier aderparen die te herkennen zijn aan dezelfde kleuren.

Geschikt voor Power over Ethernet (PoE) toepassingen

Afgeschermde netwerkkabels voorzien van vaste aders met een aderdikte van minimaal AWG 24 kunnen gebruikt worden voor Power over Ethernet. Bij Power over Ethernet kunnen bijvoorbeeld IP camera's en telefoontoestellen (VOIP) gevoed worden via bijvoorbeeld een Power over Ethernet switch of camera recorder. Power over Ethernet maakt het installeren van nieuwe of uitbreiden van bestaande netwerken veel eenvoudiger en goedkoper in omgevingen waar het te duur of te ingewikkeld is om nieuwe voedingskabels aan te leggen. Power over Ethernet (PoE) is een netwerkspecificatie die is gedefinieerd in de IEEE 802.3af- en 802.3at-standaarden.

CPR

De Europese Commissie heeft op 1 juli 2016 de Construction Products Regulation (CPR) ingevoerd. Deze wetgeving heeft als doel om brandrisico's binnen woningen en gebouwen te verminderen. CPR schrijft voor dat fabrikanten het brandgedrag van alle kabels, die gebruikt worden in gebouwgebonden installaties, voor 1 juli 2017 moeten laten testen, classificeren en certificeren.

LSZH (low smoke zero halogen)

Low smoke zero halogen kan in het Nederlands aangeduid worden als halogeenvrij of nul-halogeen. Dit is een aanduiding op materialen die de eigenschap moeten hebben om bij doorbranding weinig giftige gassen vrij te geven, alsook weinig rook te ontwikkelen. Behalve het directe gevaar voor mens, dier en milieu kunnen giftige gassen ook elektronica aantasten. De gevolgen hiervan kunnen zelfs in een later stadium mogelijke storingen veroorzaken. Door halogeenvrije materialen toe te passen kunnen deze gevaren aanzienlijk worden gereduceerd. Isolerende mantel van (data)kabels kunnen halogeenvrij geproduceerd worden.

Specificaties S/FTP CAT7 10 Gigabit 600 MHz netwerkkabel met vaste aders - AWG23 - LSZH

• S/FTP (Screened Foiled Twisted Pair)
• getwiste paren
• type kabel: CAT7 (Gigabit, 10GBase-T)
• maximale bandbreedte: 600 MHz
• aders: koper (CU)
• ader opbouw: vast (solid)
• American Wire Gauge: 23/1 AWG
• geschikt voor Power over Ethernet (PoE) toepassingen
• LSZH (low smoke zero halogen)
• diameter kabel: 7,3 mm
• met meteraanduiding op de kabel
• kleur: grijs
• conform RoHS, ISO/IEC 11801, IEC 61156-5, EN50288-4-1 en IEC6033-2-1-2
• CPR gecertificeerd (Classificatie: Eca)
• garantie: 2 jaar
