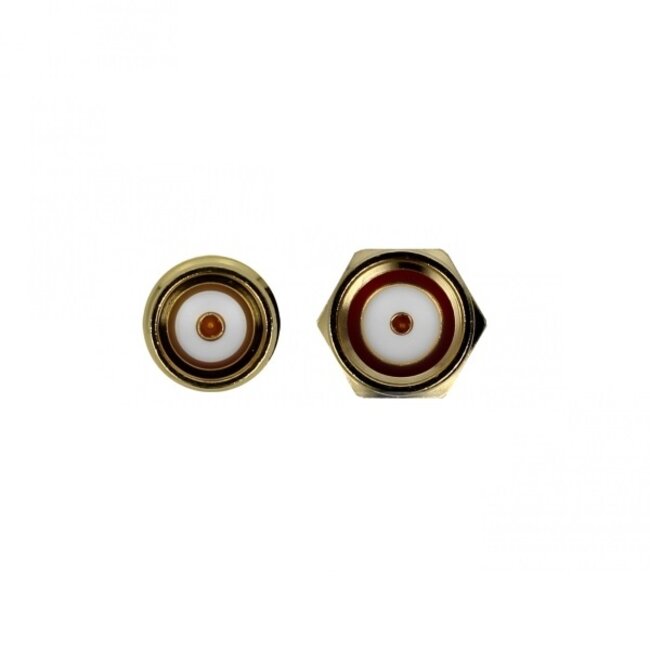

RP-SMA (m) - SMA (v) adapter - 50 Ohm / 10 GHz
Deze adapter kunt u gebruiken om een SMA mannelijk connector te verbinden met een RP-SMA aansluiting. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.
Kenmerken:
- verloopadapter met omgekeerde polariteit SMA (RP-SMA) connector en standaard SMA aansluiting
- 50 Ohm impedantie
- frequentiebereik: 10 GHz
- gebruikstemperatuur: -10°C tot +50°C
- schroeftype: 1/4'' - 36 UNS - 2A / 2B
- vergulde adapter
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties RP-SMA (m) - SMA (v) adapter - 50 Ohm / 10 GHz
- connectoren: RP SMA (mannelijk) - SMA (vrouwelijk)
- uitvoering: rechte adapter
- impedantie: 50 Ohm
- frequentiebereik: 10 GHz
- gebruikstemperatuur: -10°C tot +50°C
- schroeftype: 1/4'' - 36 UNS - 2A / 2B
- materiaal: messing (legering van koper en zink)
- levering omvat 1x adapter
- lengte: 18,1 mm
- diameter: HEX 8 mm / max. 9 mm
- conform: RoHS
- kleur: goud
- garantie: 2 jaar
