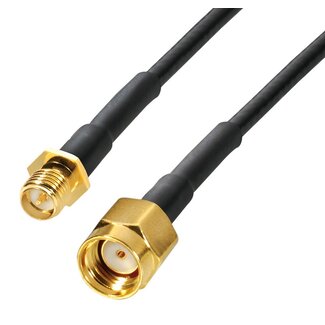

RP-SMA (m) - RP-SMA (v) verlengkabel - RG174 - 50 Ohm

Antenne verlengkabel die u kunt gebruiken om een kabel of aansluiting te verlengen. Hierdoor kunt u de afstand naar uw antenne vergroten. Deze kabel kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.

Kenmerken:

• omgekeerde polariteit SMA connectoren (RP-SMA)
• 50 Ohm impedantie
• RG-174 kabel
• koperen geleider
• afgeschermde kabel
• vergulde contacten

RG kabels

Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.

SMA connector

De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.

Omgekeerde polariteit SMA connectoren

Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren:

• SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
• SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
• RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
• RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

Specificaties RP-SMA (m) - RP-SMA (v) verlengkabel - RG174 - 50 Ohm

• connectoren: RP SMA (mannelijk) - RP SMA (vrouwelijk)
• type kabel: RG-174
• type ader: CU koper
• impedantie: 50 Ohm
• demping per meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2.4 GHz / 3,3 dB @ 5.8 GHz
• minimale buigradius: 10 mm
• diameter kabel: 2,8 mm
• afgeschermde kabel
• vergulde contacten
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
