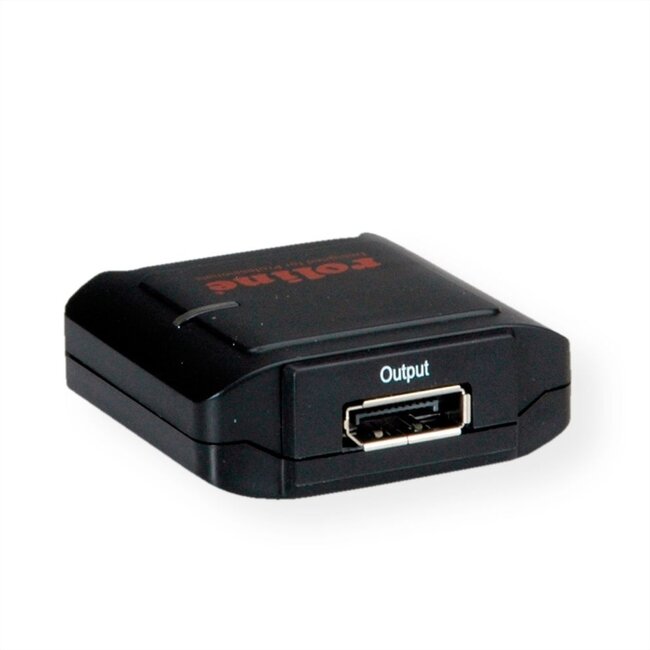

Roline DisplayPort repeater - versie 1.2 (4K 60Hz) - 5m in / 5m uit
DisplayPort versie 1.2 koppelstuk met versterker die u kunt gebruiken om 2 DisplayPort kabels te koppelen. Dankzij de ingebouwde versterker is deze DisplayPort koppelaar geschikt voor maximaal een 5 meter kabel op de ingang en maximaal een 5 meter kabel op de uitgang bij resoluties tot 3840 x 2160 @ 60 Hz. Bij een lagere resolutie kunnen langere kabellengtes toegepast worden.
Kenmerken:
- ondersteunt kabellengtes tot maximaal 5 meter in / 5 meter uit bij resoluties tot 3840 x 2160 @ 60 Hz

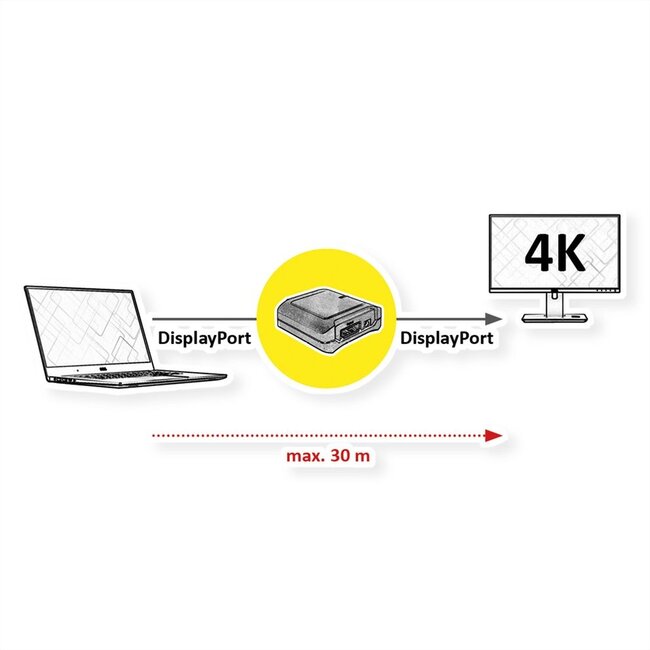

- ondersteunt kabellengtes tot maximaal 15 meter in / 15 meter uit bij resoluties tot 3840 x 2160 @ 30 Hz
- ondersteunt kabellengtes tot maximaal 10 meter in / 20 meter uit bij resoluties tot 2560 x 1600 @ 60 Hz
- ondersteunt DisplayPort Dual Mode (DP++) voor verloop naar HDMI, DVI en VGA
- ingebouwde versterker
- stroomvoorziening (5V / 1A) is inbegrepen bij levering
Let op!
Gebruik altijd premium DisplayPort kabels, bij voorkeur met vol koperen (CU/OFC) aders en een AWG waarde van 28 of lager. Wanneer de AWG waarde van de gebruikte kabel hoger is (en het koper van de aders dus dunner), kan het zijn dat hogere resoluties niet weergegeven kunnen worden. Dit geldt ook voor kabels zonder vol koperen (CU of OFC) kern zoals bijv. CCA (koper met aluminium) of CCS (koper met staal).
Ondersteunt DisplayPort Dual Mode (DP++)
Standaard is het DisplayPort signaal niet compatibel met TMDS, het tramsmissieprotocol voor HDMI of DVI. Wel is het mogelijk een HDMI of DVI signaal over de DisplayPort kabel te sturen dankzij de standaard DisplayPort Dual Mode (DP++). Deze repeater ondersteunt DisplayPort Dual Mode (DP++) zodat u ook adapters en kabels van DisplayPort naar HDMI of DisplayPort naar DVI aan kunt sluiten. Voor een verloop naar VGA is geen DisplayPort Dual Mode (DP++) vereist aangezien deze conversie wordt verzorgd door de chipset in de DisplayPort naar VGA kabel of adapter.
Wat is DisplayPort?
DisplayPort is een audio- en videostandaard ontwikkeld door de Video Electronics Standards Association (VESA). Deze standaard bestaat sinds 2005 en wordt voornamelijk gebruikt voor de overdracht van beeld, bijvoorbeeld tussen computer en beeldscherm. Verschillende fabrikanten, waaronder ATI, Dell, HP, Samsung, Philips en Intel, zitten achter de DisplayPort standaard. HDMI is een grote concurrent van DisplayPort, alleen is deze laatste aangezien er geen royalty's of licenties betaald hoeven te worden, goedkoper te implementeren. Daarnaast wordt een DisplayPort kabel vaak gebruikt om een VGA of DVI kabel te vervangen. Een kleine variant van de DisplayPort kabel is de Mini DisplayPort kabel.
Mini DisplayPort
Diverse nieuwe notebooks zijn voorzien van een Mini DisplayPort aansluiting. Hier kan een kabel of adapter op aangesloten worden die kan verlopen naar (mini) DisplayPort, HDMI, DVI en VGA.
Specificaties Roline DisplayPort repeater - versie 1.2 (4K 60Hz) - 5m in / 5m uit
- connectoren: DisplayPort (vrouwelijk) - DisplayPort (vrouwelijk)
- geschikt voor doorgave van audio- en videosignalen
- kabellengtes max. 5m in / 5m uit bij resoluties tot 3840 x 2160 @ 60 Hz
- kabellengtes max. 15m in / 15m uit bij resoluties tot 3840 x 2160 @ 30 Hz
- kabellengtes max. 10m in / 20m uit bij resoluties tot 2560 x 1600 @ 60 Hz
- totale bandbreedte: tot 21,60 Gbit/s (HBR2)
- volgt de DisplayPort 1.2 specificaties
- afgeschermde behuizing
- DisplayPort PWR: niet bekend*
- voeding via DC aansluiting (5V / 1A)
- stroomvoorziening is inbegrepen bij levering
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
*DisplayPort PWR
De fabrikant vermeld niet of deze repeater DP_PWR ondersteund. In de regel betekent dit dat de repeater geen ondersteuning biedt voor DP_PWR. Indien de fabrikant van uw apparaat niet expliciet vermeld dat u een DisplayPort PWR (DP_PWR) compatibel kabel nodig heeft, kunt u het beste een kabel gebruiken waarbij pin 20 niet aangesloten is.
Pin 20 - DP_PWR
Er zijn 2 soorten DisplayPort kabels, namelijk DisplayPort kabels die voeding meedragen over pin 20 (DisplayPort met DP_PWR: 3,3V / 500mA) en DisplayPort kabels waarbij pin 20 niet aangesloten is. Deze kabels dragen dus geen voeding mee. DP_PWR kan handig zijn om voeding te geven aan aangesloten apparaten, maar kan problemen (zelfs kortsluiting) geven wanneer deze voeding niet nodig is. Koop daarom alleen een kabel met DP_PWR wanneer de fabrikant van uw DisplayPort apparaat dit adviseert. Bij veel kabels en adapters staat niet of de kabel pin 20 aangesloten heeft, en of de kabel DP_PWR ondersteund. U kunt er dan altijd vanuit gaan dat pin 20 niet aangesloten is.
