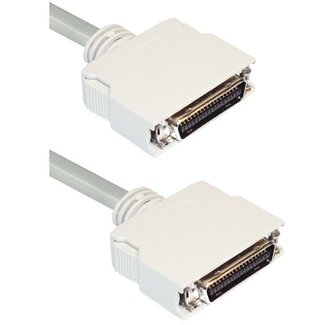

Parallelle printerkabel HP 36-pins Mini Centronics / gegoten connectoren
Deze bi-directionele parallelle printer kabel kunt u gebruiken om een oudere printer met 36-polige Mini Centronics aansluiting te verbinden met een 36-polige Mini Centronics aansluiting van een oudere computer, (printer)server, etc.
Seriële en parallelle kabels
Een seriële verbinding transporteert data bit voor bit, terwijl een parallelle verbinding alle 8 bits van een byte parallel transporteerd. Een parallelle poort is dus veel sneller dan een seriële poort. Een seriële poort op computers bestaat meestal uit 9 of 25 pinnen terwijl een parallelle poort vrijwel altijd uit 25 pinnen bestaat. De COM1 en COM2 poorten van de computer zijn serieel, terwijl de LPT1 poort (de printerpoort) parallel is. Seriële poorten worden ook RS232 (Recommended Standard 232) genoemd. Een seriële kabel kan dus ook voor parallelle doeleinden gebruikt worden. Dat wordt beslist door de poorten waarop u de kabel aansluit.
USB naar seriëel of parallel
Indien uw systeem niet over een seriële of parallelle poort beschikt kunt u een USB poort converteren naar een seriële of parallelle poort. Gebruik hiervoor een USB naar seriëel of parallel converter.
IEEE1284
IEEE1284 is niet zo zeer een connector maar meer een standaard voor bi-directionele parallelle communicatie tussen computers en andere apparaten, meestal (oudere) printers. Er zijn 3 soorten connectoren die deze standaard ondersteunen, te weten de IEEE1284-A connector, de IEEE1284-B connector en de IEEE1284-C connector.
IEEE1284-A
De IEEE-1284-A aansluiting vindt u meestal als printeraansluiting op (oudere) computers. De connector is 25-polig (1 rij van 13 pinnen en 1 rij van 12 pinnen).
IEEE1284-B
De IEEE-1284-B aansluiting, ook wel Centronics 36-pins of Micro Ribbon genoemd, vindt u terug op parallelle printers. Een grote aansluiting met 2 'klik' klemmen aan de zijkant.
IEEE1284-C
De IEEE1284-C, ook wel HP Centronics, Mini-Centronics of MDR36 genoemd, vindt u terug op een beperkt aantal HP printers (o.a. HP Laserjet 1100) . Het is een kleinere versie van de standaard IEEE-1284-B Centronics plug. Bij deze printers werd standaard een kabel geleverd van 25-pins SUB-D naar Mini Centronics.
Specificaties Parallelle printerkabel HP 36-pins Mini Centronics / gegoten connectoren
- connectoren: 36-pins HP Mini Centronics (mannelijk) - 36-pins HP Mini Centronic (mannelijk)
- type kabel: IEEE 1284-C parallelle bi-directionele printerkabel
- toepassing: o.a. aansluiten van oude printers op oude computers, printerservers, etc.
- uitvoering: gegoten connectoren met klemmen
- aders: niet bekend
- AWG (American Wire Gauge): 28 AWG
- dubbel afgeschermde kabel met getwiste aderparen
- geschikt voor EPP-poorten: High Speed (tot wel 15x sneller)
- diameter kabel: niet bekend
- conform: RoHS
- kleur: beige / ivoor
- garantie: 2 jaar
Onderstaande HP Printers hebben een Mini Centronics 36-pins aansluiting:
Let op! Deze lijst is niet compleet. Ook als uw Hewlett Packard (HP) printer hieronder niet genoemd wordt, kan deze beschikken over een Mini Centronics 36-pins aansluiting.
HP Business Inkjet 3000 / 3000dtn / 3000n
HP Color LaserJet 3500 / 3500n
HP Color LaserJet 3700 / 3700dn / 3700dtn / 3700n
HP Color LaserJet 4500 / 4500dn / 4500n
HP Color LaserJet 4550 / 4550dn / 4550hdn / 4550n
HP Color LaserJet 4600 / 4600dn / 4600dtn / 4600hdn / 4600n
HP Color LaserJet 4650 / 4650dn / 4650dtn / 4650hdn / 4650n
HP Color LaserJet 5500 / 5500dn / 5500dtn / 5500hdn / 5500n
HP Color LaserJet 5550 / 5550dn / 5550dtn / 5550hdn / 5550n
HP Color LaserJet 8500 / 8500dn / 8500n
HP Color LaserJet 8550 / 8550dn / 8550gn / 8550mfp / 8550n
HP Color LaserJet 9500gp / 9500hdn / 9500n
HP DesignJet 5500 / 5500 uv / 5500ps / 5500ps uv
HP LaserJet 1100 / 1100a se / 1100a xi / 1100se / 1100xi
HP LaserJet 3100 HP / 3100se / 3100xi
HP LaserJet 3150se / 3150xi
HP LaserJet 3200 / 3200m
HP LaserJet 6mp / 6p / 6pse / 6pxi
HP LaserJet 8000 / 8000dn / 8000n
HP LaserJet 8100 / 8100dn / 8100mfp / 8100n
HP LaserJet 8150 / 8150dn / 8150mfp / 8150n
HP LaserJet 8550mfp
HP LaserJet 9000 / 9000dn / 9000n
HP LaserJet 9050 / 9050dn / 9050n
HP Mopier 240 / 320
HP OfficeJet D125xi
HP OfficeJet D135
HP OfficeJet D145
HP OfficeJet D155xi
HP OfficeJet G55
HP OfficeJet G85
HP OfficeJet G95
HP OfficeJet R40 / R40xi
HP OfficeJet R45
HP OfficeJet R60
HP OfficeJet R80 / R80xi
