Mini DisplayPort (m) - DVI-I Dual Link (v)
richting: Mini DisplayPort > DVI
DisplayPort 1.2 / HDCP1.3
actieve kabel: compatibel met ATI Eyefinity Technologie
resoluties tot 1920x1200@60Hz
alleen video (geen audio)
UL gecertificeerd (VS/Canada)
Lees meer.
Gebruik deze DisplayPort versie 1.2 adapter om een computer of notebook met Mini DisplayPort uitgang te verbinden met een DVI kabel vanaf uw monitor, TV of projector. Geschikt voor resoluties tot 2560 x 1600 @ 60 Hz of 3840 x 2160 @ 30 Hz.
Deze kabel kunt u gebruiken om uw Apple MacBook te verbinden met een tweede scherm. Uw MacBook dient te beschikken over een Mini DisplayPort uitgang of een Thunderbolt uitgang. De volgende MacBook modellen beschikken over een Mini DisplayPort of Thunderbolt uitgang:
Op het tabblad 'geschikt voor' vindt u een uitgebreid overzicht van compatibel modellen.
Met UL certificeringen heeft u in de regel alleen te maken wanneer u exporteert naar de Verenigde Staten en/of Canada. UL, wat staat voor Underwriters Laboratories Inc. is een Amerikaans certificeringsbedrijf wat zich bezig houdt met het opstellen van veiligheidsnormen voor electrische apparaten en componenten. Door UL wordt getest, geïnspecteerd, gevalideerd, gecontroleerd en geadviseerd aan fabrikanten, retailers, beleidsmakers, toezichthouders, dienstverlenende bedrijven en consumenten. UL is tevens bevoegd om te testen door de Amerikaanse federale Occupational Safety and Health Administration (OSHA, de American National Standards Institute (ANSI), de Standards Counsil of Canada (SCC) en is erkend als Standards Development Organization (SDO) om National Standards of Canada (NSCs) te ontwikkelen.
Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de (Mini) DisplayPort uitgang van uw PC of laptop kunt u hiervoor een (Mini) DisplayPort naar VGA adapter of kabel gebruiken.
Wanneer u een computer heeft met een videokaart met meerdere DisplayPort uitgangen ondersteunen deze vaak niet (allemaal) DisplayPort Dual Mode (DP++). Dit geldt ook voor (sommige) notebook docking stations. U heeft dan een actieve adapter nodig om (meerdere) HDMI of DVI displays aan te sluiten.
Deze actieve kabel ondersteunt de ATI Eyefinity technologie waarmee u meerdere displays kunt aansluiten op een 3D accelerator van de AMD Radeon HD 5000 series.
HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.
DisplayPort is een audio- en videostandaard ontwikkeld door de Video Electronics Standards Association (VESA). Deze standaard bestaat sinds 2005 en wordt voornamelijk gebruikt voor de overdracht van beeld, bijvoorbeeld tussen computer en beeldscherm. Verschillende fabrikanten, waaronder ATI, Dell, HP, Samsung, Philips en Intel, zitten achter de DisplayPort standaard. HDMI is een grote concurrent van DisplayPort, alleen is deze laatste aangezien er geen royalty's of licenties betaald hoeven te worden, goedkoper te implementeren. Daarnaast wordt een DisplayPort kabel vaak gebruikt om een VGA of DVI kabel te vervangen. Een kleine variant van de DisplayPort kabel is de Mini DisplayPort kabel.
Diverse nieuwe notebooks zijn voorzien van een Mini DisplayPort aansluiting. Hier kan een kabel of adapter op aangesloten worden die kan verlopen naar (mini) DisplayPort, HDMI, DVI en VGA.

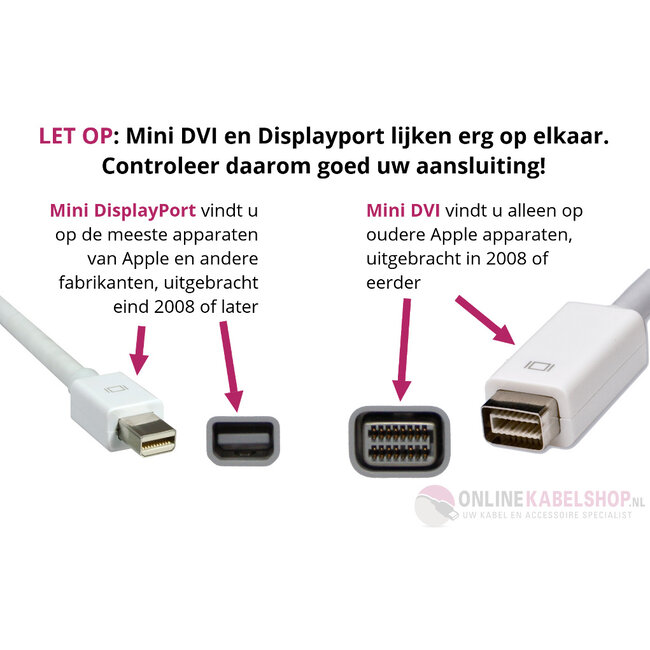

MacBook Pro modellen vanaf oktober 2008 hebben een Mini DisplayPort aansluiting, modellen voor oktober 2008 hebben een Mini DVI aansluiting. Deze poorten zien er verschillend uit, controleer daarom goed de afbeelding bij dit artikel.
Een Mini DisplayPort kabel is bedoeld als video kabel tussen een monitor en een computer. U kunt een Mini DisplayPort kabel verbinden met een Mini DisplayPort uitgang, maar ook met een Thunderbolt uitgang. De Thunderbolt poort is volledig compatibel met Mini DisplayPort (en andersom). Een Thunderbolt kabel is bedoeld voor razendsnelle overdracht van data en is de vervanger voor USB, SATA, FireWire en andere bussen. Om gebruik te maken van deze enorme hoeveelheid bandbreedte heeft u een Thunderbolt kabel nodig. Maar voor het aansluiten van een monitor is een Mini DisplayPort kabel of adapter voldoende.
Er zijn verschillende manieren om te achterhalen welk model MacBook u precies heeft.
