Pin Changing adapter (CTIA/AHJ > OMTP)
Gebruik deze adapter om een (oudere) headset aan te sluiten op een (nieuwer) portable apparaat. Met deze adapter werkt het gegarandeerd omdat de massa en microfoon omgedraaid worden. Zo kunt u de oudere headset zonder problemen gebruiken, ook als deze van een ander merk is dan uw apparaat.
OMTP en CTIA
Er zijn 2 soorten pinouts gangbaar bij telefoons en headsets. Namelijk de OMTP pinout en de CTIA/AHJ pinout. OMTP bestaat al veel langer en deze pinout is ooit bedoeld als standaard voor alle mobiele apparaten. Totdat Apple met de iPhone kwam en besloot de massa en het microfoonsignaal om te wisselen, wat vervolgens de CTIA/AHJ standaard werd. Gevolg was dat klanten van Apple eigenlijk alleen maar een originele headset konden gebruiken en headsets van andere merken ineens niet meer te gebruiken waren. Een aantal andere merken met Samsung voorop besloten toen maar ook de CTIA/AHJ standaard te volgen.
Welke apparaten ondersteunen de CTIA/AHJ pinout?
- vrijwel alle apparaten van Apple
- vrijwel alle Android smartphones (o.a. Samsung, HTC, Huawei, LG etc.)
- BlackBerry
- Microsoft Surface
- 1e generatie Nokia Lumia toestellen (505/510/610/710/800/900) en Nokia Lumia 620
- Sony PlayStation 4 DualShock 4 (DS4) controller
- XBOX One controller met chat adapter
- Dell Latitude notebooks
- Lenovo Thinkpad notebooks
Welke apparaten ondersteunen de OMTP pinout?
- oudere Nokia toestellen zonder Windows besturingssysteem
- Nokia toestellen met Symbian besturingssysteem
- Nokia Lumia Windows 8 toestellen vanaf de 2e generatie (m.u.v. de Nokia Lumia 620)
- Samsung Chromebooks (2012)
- Samsung toestellen zonder Android besturingssysteem (inclusief Samsung Windows telefoons)
- Sony Ericsson (Xperia modellen 2010-2011)
- Sony PlayStation Vita (PS Vita)
Het is vrij moeilijk om exact aan te geven welke apparaten nu precies welke pinout volgen. Mocht het u na het lezen van bovenstaande nog niet helemaal duidelijk zijn, dan adviseer ik u het typenummer of modelnummer van uw apparaat + pinout te googlen. U kunt natuurlijk ook contact met ons opnemen.
Specificaties Pin Changing adapter (CTIA/AHJ > OMTP)
- connectoren: 3,5mm Jack (mannelijk) - 3,5mm Jack (vrouwelijk)
- signaaltype: stereo + mic (4-polig) > stereo + mic (4-polig)
- uitvoering: smalle connectoren (recht / recht)
- type kabel: dunne kabel (slim kabel)
- aders: niet bekend
- American Wire Gauge: niet bekend

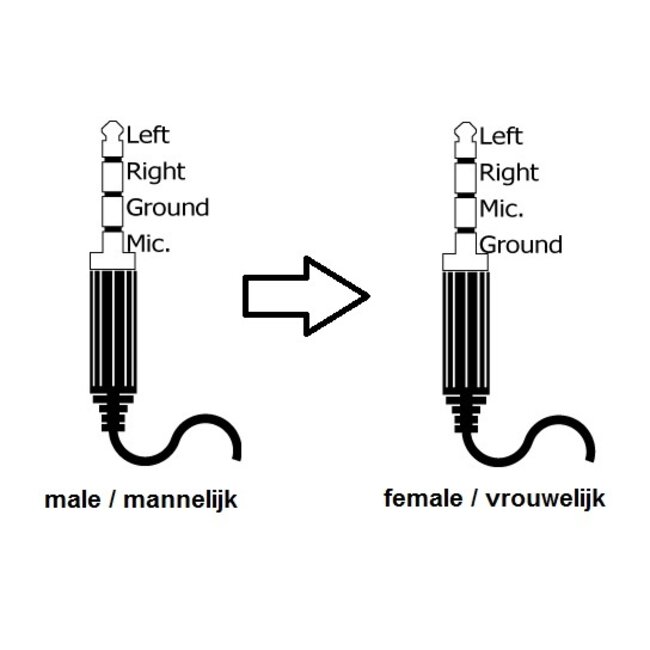

- pinout 3,5mm (m): Links / Rechts / Massa / Mic (CTIA/AHJ)
- pinout 3,5mm (v): Links / Rechts / Mic / Massa (OMTP)
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
Dit artikel is geschikt voor:
Let op! Dit is een universeel artikel dat voor veel verschillende soorten apparaten geschikt is. De lijst hieronder is daardoor verre van compleet. Ook als uw apparaat niet genoemd wordt hieronder, is het goed mogelijk dat dit artikel geschikt is.
Game Consoles
Sony PlayStation
Sony PlayStation 4 DualShock 4 (DS4) controller
Microsoft XBOX
Microsoft XBOX One (XBOX One controller met chat adapter)
Microsoft XBOX One controllers met geïntegreerde 3,5mm Jack uitgang
Smart Media
Apple iPhone
Apple iPhone 6s Plus
Apple iPhone 6s
Apple iPhone 6 Plus
Apple iPhone 6
Apple iPhone SE
Apple iPhone 5s
Apple iPhone 5c
Apple iPhone 5
Apple iPhone 4s
Apple iPhone 4
Apple iPhone 3GS
Apple iPhone 3G
Apple iPhone (1st gen.) / Apple iPhone 2G
Apple MacBook
Apple MacBook Pro - 15-inch (2017)
Apple MacBook Pro - 13-inch (2017 - met 2 Thunderbolt poorten)
Apple MacBook Pro - 13-inch (2017 - met 4 Thunderbolt poorten)
Apple MacBook Pro - 15-inch (2016)
Apple MacBook Pro - 13-inch (2016 - met 2 Thunderbolt poorten)
Apple MacBook Pro - 13-inch (2016 - met 4 Thunderbolt poorten)
Apple MacBook Retina - 12-inch (2017)
Apple MacBook Retina - 12-inch (Early 2016)
Apple MacBook Retina - 12-inch (Early 2015)
Apple MacBook Pro Retina - 15-inch (Mid 2015)
Apple MacBook Pro Retina - 13-inch (Early 2015)
Apple MacBook Pro Retina - 12-inch (Early 2015)
Apple MacBook Pro Retina - 15-inch (Mid 2014)
Apple MacBook Pro Retina - 13-inch (Mid 2014)
Apple MacBook Pro Retina - 15-inch (Late 2013)
Apple MacBook Pro Retina - 13-inch (Late 2013)
Apple MacBook Pro Retina - 15-inch (Early 2013)
Apple MacBook Pro Retina - 13-inch (Early 2013)
Apple MacBook Pro Retina - 13-inch (Late 2012)
Apple MacBook Pro Retina - 15-inch (Mid 2012)
Apple MacBook Pro - 13-inch (Mid 2012)
Apple MacBook Pro - 13-inch (Late 2011)
Apple MacBook Pro - 13-inch (Early 2011)
Apple MacBook Pro - 15-inch (Mid 2010)
Apple MacBook Pro - 13-inch (Mid 2010)
Apple MacBook Air - 13-inch (2017)
Apple MacBook Air - 13-inch (Early 2015)
Apple MacBook Air - 11-inch (Early 2015)
Apple MacBook Air - 13-inch (Early 2014)
Apple MacBook Air - 11-inch (Early 2014)
Apple MacBook Air - 13-inch (Mid 2013)
Apple MacBook Air - 11-inch (Mid 2013)
Apple MacBook Air - 13-inch (Mid 2012)
Apple MacBook Air - 11-inch (Mid 2012)
Apple MacBook Air - 13-inch (Late 2010)
Apple MacBook Air - 11-inch (Late 2010)
Apple MacBook - 13-inch (Mid 2010)
Apple MacBook - 13-inch (Late 2009)
Welk model MacBook heb ik?
Er zijn verschillende manieren om te achterhalen welk model MacBook u precies heeft.
1. Kies 'Over deze Mac' in het menu Apple linksboven in het scherm. Klik daarna op 'systeemoverzicht'. U ziet dan, wanneer u OS X Lion (10.7) of nieuwe gebruikt als besturingssysteem, een scherm met de specificaties van uw MacBook. Onder de versie van het besturingssysteem staat het type MacBook wat u heeft, gevolgd door de schermmaat en het modeljaar.
2. Wanneer u het serienummer van uw MacBook heeft, kunt u deze ook invullen op de Apple website.
Klik hier om naar de Technische Specificaties pagina van Apple te gaan en klik vervolgens op 'Zoek op product'. Vul hier het serienummer in en klik op 'zoek'. U ziet vervolgens welk model bij dit serienummer hoort.
