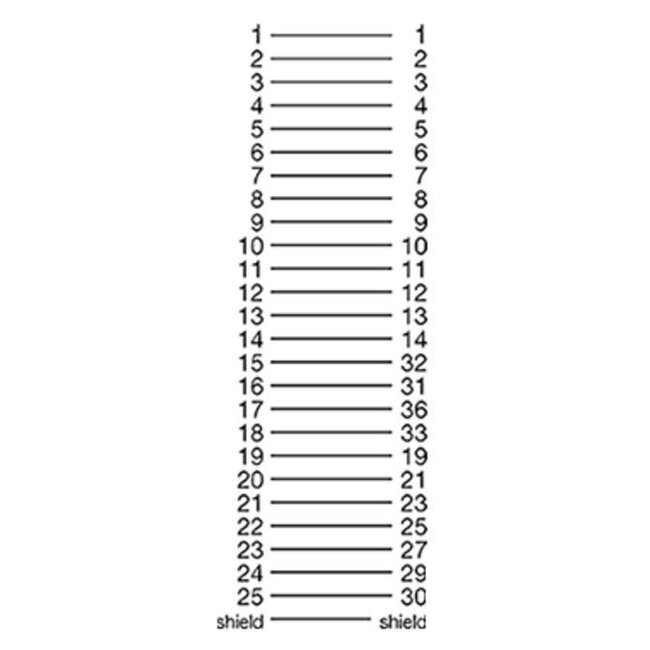

Parallelle EPP High Speed printerkabel 25-pins SUB-D - 36-pins Centronics / gegoten connectoren
Deze bi-directionele printer kabel kunt u gebruiken om een oudere printer met 36-polige Centronics aansluiting te verbinden met een 25-polige parallelle poort (LPT-poort) van uw PC.
Premium uitvoering
Deze kabel is dubbel afgeschermd, beschikt over getwiste aderparen en heeft gegoten connectoren. De connector sluit hierdoor aanzienlijk beter aan op de poort en de wijze waarop kabel en connector verbonden zijn maken deze kabel geschikt voor intensief gebruik.
Geschikt voor EPP-poorten
EPP staat voor Enhanced Parallel Port. Indien uw poort EPP ondersteund kunt u grote hoeveelheden data snel overdragen tussen uw parallelle apparaten (printers, scanners etc.) en computer. EPP ondersteund High Speed transmissie (tot 2 Mbyte/s bandbreedte) en is daardoor 15 keer sneller dan een normale parallel port en belast uw CPU daarnaast minder.
SUB-D connectoren
SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.
Seriële en parallelle kabels
Een seriële verbinding transporteert data bit voor bit, terwijl een parallelle verbinding alle 8 bits van een byte parallel transporteerd. Een parallelle poort is dus veel sneller dan een seriële poort. Een seriële poort op computers bestaat meestal uit 9 of 25 pinnen terwijl een parallelle poort vrijwel altijd uit 25 pinnen bestaat. De COM1 en COM2 poorten van de computer zijn serieel, terwijl de LPT1 poort (de printerpoort) parallel is. Seriële poorten worden ook RS232 (Recommended Standard 232) genoemd. Een seriële kabel kan dus ook voor parallelle doeleinden gebruikt worden. Dat wordt beslist door de poorten waarop u de kabel aansluit.
USB naar seriëel of parallel
Indien uw systeem niet over een seriële of parallelle poort beschikt kunt u een USB poort converteren naar een seriële of parallelle poort. Gebruik hiervoor een USB naar seriëel of parallel converter.
25-pins SUB-D connector
De 25-pins SUB-D connector wordt ook wel aangeduid als DB25 of IEEE-1284. IEEE1284 is niet zo zeer een connector maar meer een standaard voor bi-directionele parallelle communicatie tussen computers en andere apparaten, meestal (oudere) printers. Er zijn 3 soorten connectoren die deze standaard ondersteunen, te weten de IEEE1284-A connector, de IEEE1284-B connector en de IEEE1284-C connector.
IEEE1284-A
De IEEE-1284-A aansluiting vindt u meestal als printeraansluiting op (oudere) computers. De connector is 25-polig (1 rij van 13 pinnen en 1 rij van 12 pinnen).
IEEE1284-B
De IEEE-1284-B aansluiting, ook wel Centronics 36-pins of Micro Ribbon genoemd, vindt u terug op parallelle printers. Een grote aansluiting met 2 'klik' klemmen aan de zijkant.
IEEE1284-C
De IEEE1284-C, ook wel HP Centronics, Mini-Centronics of MDR36 genoemd, vindt u terug op een beperkt aantal HP printers (o.a. HP Laserjet 1100) . Het is een kleinere versie van de standaard IEEE-1284-B Centronics plug. Bij deze printers werd standaard een kabel geleverd van 25-pins SUB-D naar Mini Centronics.
Specificaties Parallelle EPP High Speed printerkabel 25-pins SUB-D - 36-pins Centronics / gegoten connectoren
- connectoren: 25-pins SUB-D (mannelijk) - 36-pins Centronics (mannelijk)
- type kabel: IEEE 1284-B parallelle bi-directionele printerkabel
- toepassing: o.a. aansluiten van oude printers op oude computers
- uitvoering: gegoten connectoren met schroeven/klemmen
- aders: niet bekend
- AWG (American Wire Gauge): niet bekend
- dubbel afgeschermde kabel met getwiste aderparen
- geschikt voor EPP-poorten: High Speed (tot wel 15x sneller)
- diameter kabel: niet bekend
- conform: RoHS
- kleur: beige / ivoor
- garantie: 2 jaar
