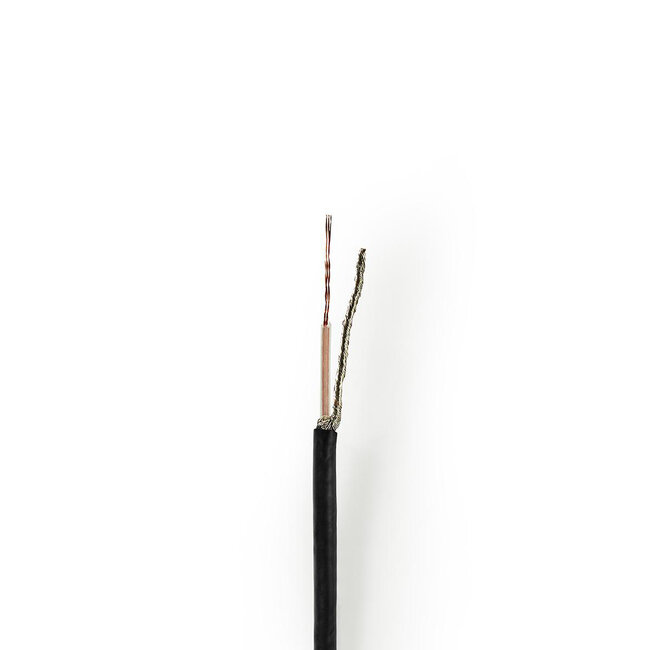

Nedis RG174 50 Ohm coaxkabel in doos voor binnen
Antenne kabel die u kunt gebruiken voor installatiedoeleinden. Zo is deze kabel uitermate geschikt voor het aansluiten van een WLAN antenne, GSM antenne, GPS antenne en andere soorten antennes.
Kenmerken:
- 50 Ohm impedantie
- 2-voudige afscherming
- hoogwaardige flexibele geleiders van zuurstofvrij koper
- deze kabel wordt vooral gebruikt voor het aansluiten van WLAN antennes, GSM antennes, GPS antennes en andere soorten antennes
- CPR Approved: brandclassificatie Eca
CPR Approved / Eca
De Europese Commissie heeft op 1 juli 2016 de Construction Products Regulation (CPR) ingevoerd. Deze wetgeving heeft als doel om brandrisico's binnen woningen en gebouwen te verminderen. CPR schrijft voor dat fabrikanten het brandgedrag van alle kabels, die gebruikt worden in gebouwgebonden installaties, voor 1 juli 2017 moeten laten testen, classificeren en certificeren. Nedis heeft zich geconformeerd aan deze Europese wetgeving en de kabels die voldoen aan deze norm hebben als toevoeging een classificering. Eca is de brandclassificatie voor kabels bij CPR en NEN 8012. Bij Fca is er geen brandklasse bepaald en wordt in de regel toegepast bij kabels die niet inpandig gebruikt worden.
RG kabels
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.
RG174 kabel
De RG174 kabel is een uitermate flexibele coaxkabel die veel gebruikt wordt voor het aansluiten van antennes. Aan de RG-174 worden meestal kleinere connectoren bevestigd, zoals bijvoorbeeld SMA, SMB, MCX, MMCX etc. De impedantie is 50 Ohm.
Let op! Er zijn 50 Ohm, 75 Ohm en 93 Ohm kabels!
50 Ohm en 75 Ohm komt het meeste voor, slechts in specifieke situaties komt 93 Ohm voor. Belangrijk is dat altijd de juiste impedantie gebruikt wordt. 50 Ohm wordt gebruikt bij frequenties tot 4 GHz en 75 Ohm tot 2 GHz. De 93 Ohm variant komt vooral voor in de luchtvaart en werd gebruikt in computer netwerken in de jaren 70 en begin jaren 80.
Specificaties Nedis RG174 50 Ohm coaxkabel in doos voor binnen
- installatiekabel voor binnen: wordt geleverd zonder connectoren
- type kabel: RG-174
- type ader: CU koper
- afscherming: 2-voudig
- impedantie: 50 Ohm
- insulatie: PE
- mantel: PVC
- diameter conductor: 7 x 0,16 mm (flexibel)
- diameter diëlektrisch (binnenste deel): 2,4 mm
- diameter buitenmantel: 2,65 mm
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
Demping:
- 50 MHz: 20,1 dB / 100 m
- 100 MHz: 25,9 dB / 100 m
- 200 MHz: 36,8 dB / 100 m
- 400 MHz: 52,4 dB / 100 m
- 800 MHz: 74,7 dB / 100 m
- 950 MHz: 81,7 dB / 100 m
