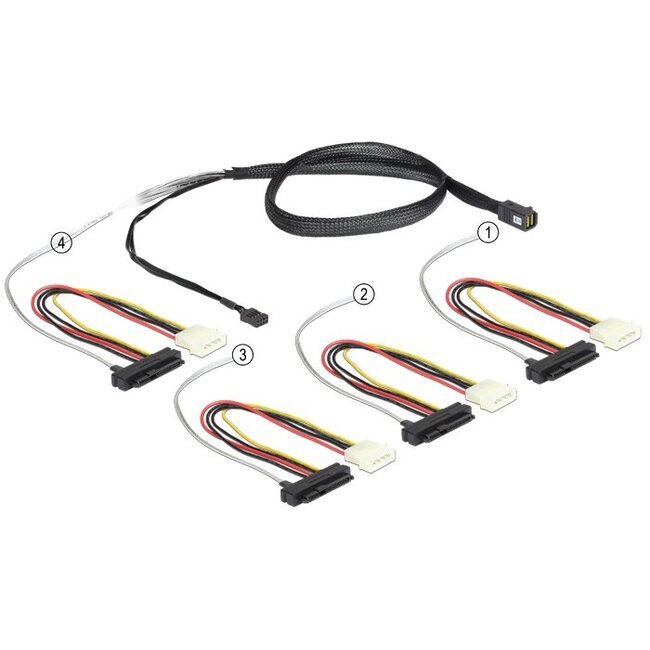

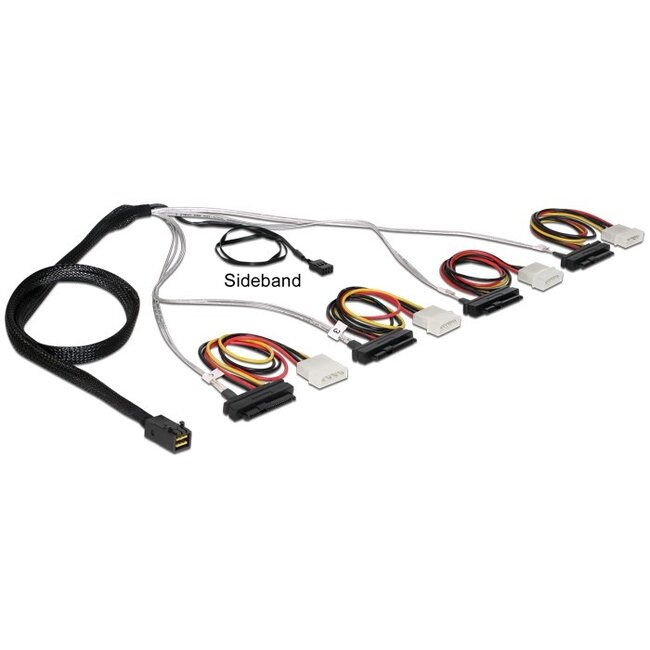

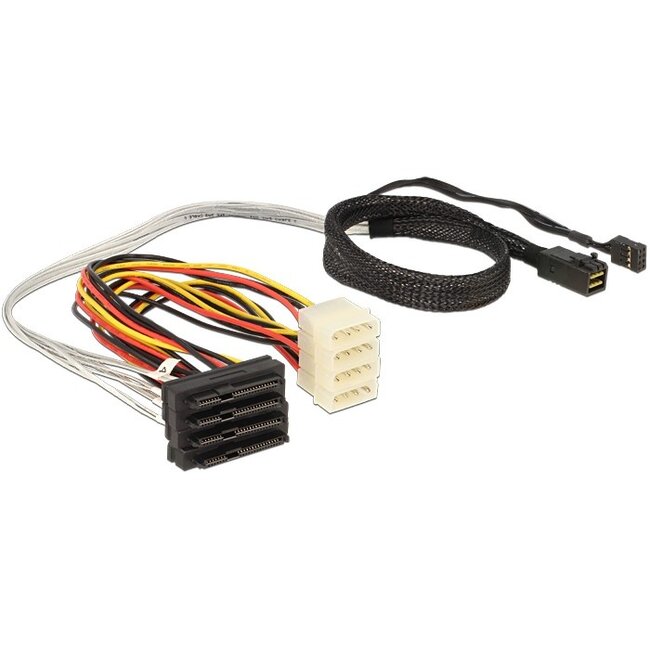

Mini-SAS HD SFF-8643 > 4x SAS SFF-8482 + 4x Molex met sideband
Met deze kabel kunt u tot 4 SAS-apparaten met 29-pins SAS aansluiting aansluiten op een controller met 36-pins Mini-SAS HD SFF-8643 aansluiting. Via de Molex-aansluitingen kunnen de aangesloten apparaten van stroom worden voorzien, en via de sideband kunnen de Host Bus Adapter (bijv. de SAS controller) en de backplane elkaar monitoren.

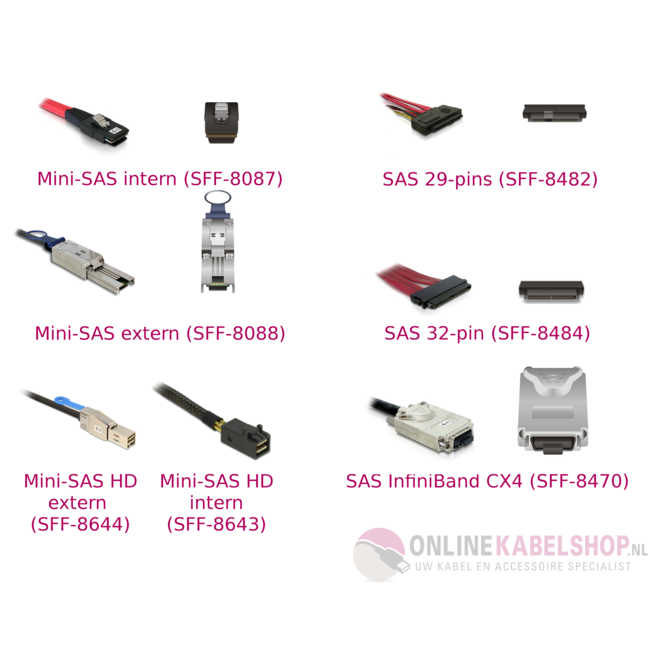

Mini-SAS HD 36-pins SFF-8643
Deze interne aansluiting is ontworpen om extra compacte verbindingen met hoge bandbreedte aan te leggen. Op apparaten met deze aansluiting kunnen tot 4 SATA- of SAS-apparaten worden aangesloten, via een backplane of breakout kabel. Voor het aansluiten van SATA-apparaten is wel een breakout kabel nodig van 36-pins Mini-SAS HD-aansluiting naar 4 SATA-connectors.
SAS 29-pins SFF-8482
Deze interne aansluiting is ontworpen voor fysieke compatibiliteit met SATA-apparaten. Op controllers of backplanes met deze aansluiting kunnen SATA- en SAS-apparaten worden aangesloten. SAS-apparaten met deze aansluiting kunnen echter niet op SATA-aansluitingen worden aangesloten zonder speciale adapter.
Specificaties Mini-SAS HD SFF-8643 > 4x SAS SFF-8482 + 4x Molex met sideband
- Kabel voor intern gebruik
- Lengte: 50cm
- Connectoren:
Host: 1x 36-pins Mini-SAS HD SFF-8643
Client: 4x 29-pins SAS SFF-8482, 4x Molex, 1x 8-pins sideband
- Gevlochten kabelomhulsel
- Ook geschikt voor apparaten met 22-pins SATA-aansluiting
