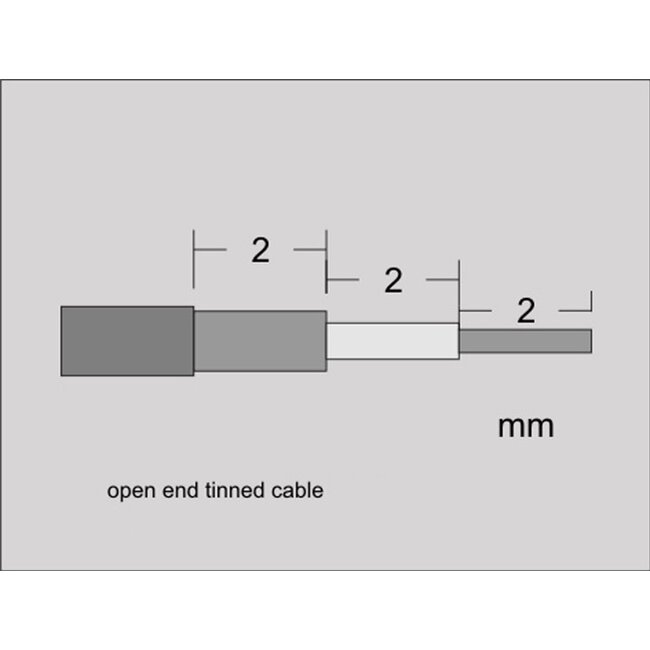

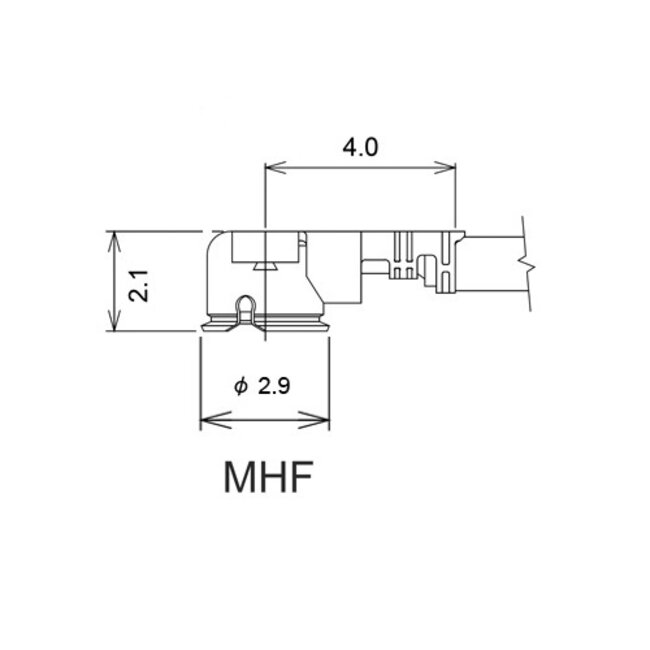

MHF I (v) - kabel met open einde - RG178 - 50 Ohm
Gebruik deze adapter om een antenne te voorzien van een MHF I antenne connector. Via deze kabel kunt u de antenne verbinden met een (portable) apparaat met een MHF I antenne aansluiting.
Kenmerken:
- 50 Ohm impedantie
- RG-178 kabel
- koperen geleider
- afgeschermde kabel
- vergulde MHF connector
RG kabels
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.
MHF connector
MHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is.
Verschillende soorten MHF connectoren:
- MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mm
- MHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
- MHF III / MHF 3: hoogte = 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
- MHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mm
- MHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mm
MHF I (MHF1) connector
De MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met:
- Hirose U.FL plug U.FL-LP-040
- Hirose U.FL plug U.FL-LP-068
- Hirose U.FL plug U.FL-LP-066
- Hirose U.FL plug U.FL-LP-088
- Sunridge MCBG plug MCBG#68
- Sunridge MCBG plug MCBG#59
- I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)
MHF II (MHF2) connector
De MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met:
- Hirose U.FL plug U.FL-LP(V)-040
- Sunridge MCBG2 plug MCBG2#68
- I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)
MHF III (MHF3) connector
De MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met:
- Hirose W.FL plug W.FL-LP-040
- Sunridge MCD plug MCD#60 / MCD#68
- I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)
MHF IV (MHF4 / MHF 4L) connector
De MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met:
- Murata HSC plug MHXP32
- I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)
Specificaties MHF I (v) - kabel met open einde - RG178 - 50 Ohm
- connectoren: MHF I (vrouwelijk) - open einde
- uitvoering connector: haakse MHF
- type kabel: RG-178
- type ader: CU koper
- impedantie: 50 Ohm
- demping per meter: 2,9 dB @ 2.4 GHz / 4,5 dB @ 5.2 GHz / 4,9 dB @ 6.0 GHz
- minimale buigradius: niet bekend
- diameter kabel: niet bekend
- afgeschermde kabel
- vergulde MHF connector
- gebruik: aansluiten van antennes (o.a. Wi-Fi, GPS, etc.) op notebooks, smartphones, tablets en andere kleine (portable) apparaten
- levering omvat 1 kabel
- conform: RoHS
- kleur: transparant
- garantie: 2 jaar
