RJ45 (v) - LSA (v)
CAT6 (1Gbit/s)
UTP
voor bevestiging is geen gereedschap nodig (toolless LSA)
Keystone systeem (19,2 x 14,9mm)
Lees meer.

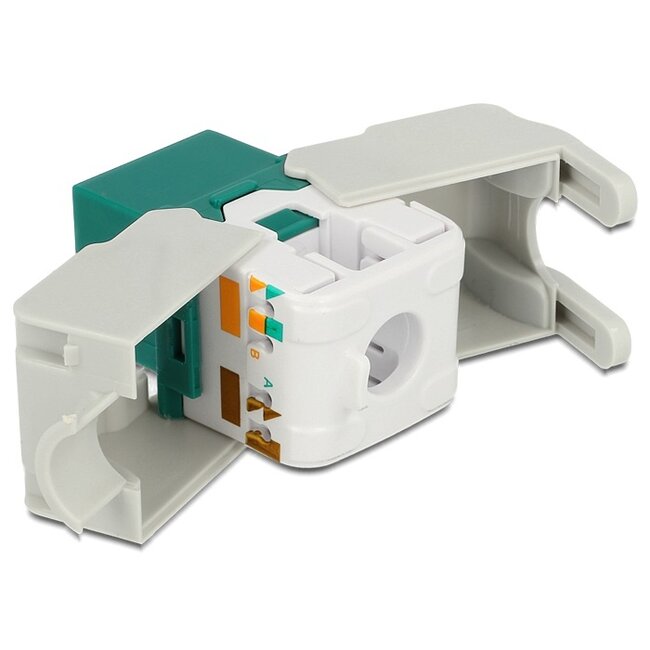

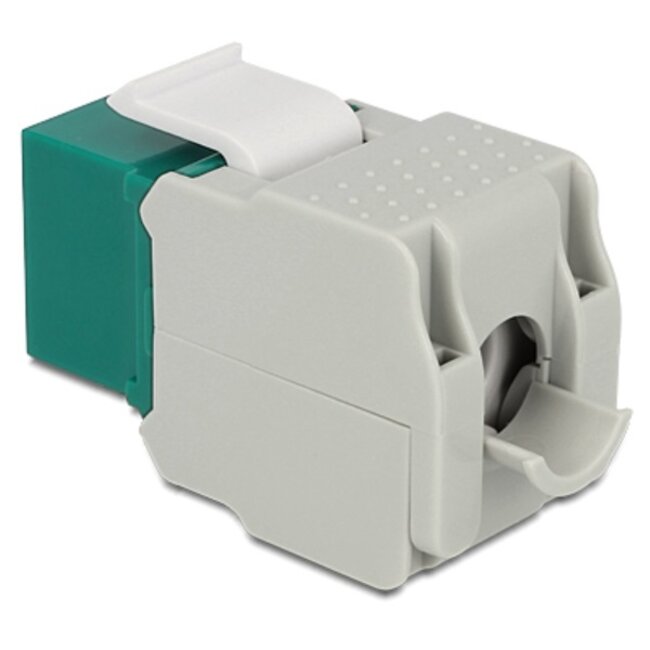

Gebruik deze Keystone module om een outlet met Keystone poort, bijvoorbeeld een wandcontactdoos of patch panel, te voorzien van RJ45 aansluiting.
Keystone is een gestandaardiseerd kliksysteem voor het monteren van aansluitingen in o.a. wandcontactdozen, uitvoerdozen, montageframes, patch panels, DIN-rails etc. Keystone maakt het mogelijk om eenvoudig, zonder te hoeven schroeven of solderen, aansluitingen te realiseren op elke gewenste plaats. De modules worden in de openingen geklikt en de kabels kunnen aangesloten worden.
De compacte modules met een breedte tot 15,9 mm zijn smaller dan de normale modules met een breedte van 16 - 18 mm. Zowel compacte als normale modules zijn integreerbaar in het universele Keystone systeem. Echter, als u bijvoorbeeld patch panel wilt monteren met 48 poorten, zijn de normale Keystone modules te breed en dient u compacte modules te gebruiken. Bij alle Keystone outlets op onze website staat voor welke breedte modules ze geschikt zijn.

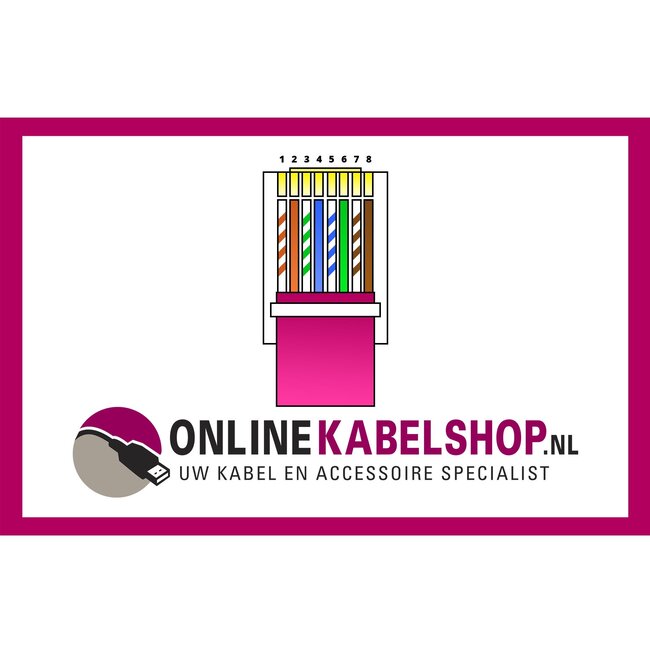

Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos. De kleurcode is alsvolgt (zie foto bij dit artikel):
Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.
Deze module volgt de CAT6 specificatie, wat betekent dat deze gebruikt kan worden in netwerken tot 1000 Mbit/s (Gigabit netwerken). Uiteraard kan deze module ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen een CAT6 module te gebruiken.
Deze module heeft geen afscherming. Een module zonder afscherming wordt aangeduid als UTP (Unshielded Twisted Pair) of U/UTP (Unshielded / Unshielded Twisted Pair).
