Keystone module Tulp RCA (v) - Tulp RCA (v) video (geel) - verzonken aansluiting
Gebruik deze Keystone module om een outlet met Keystone poort, bijvoorbeeld een wandcontactdoos of patch panel, te voorzien van een Tulp video aansluiting. De Tulp connector wordt ook wel cinch of RCA connector genoemd.
Kenmerken:
- signaaltype: analoog video
- kleurmarkering: geel (video)
- integreerbaar in Keystone systeem (19,2 x 14,9 mm)
- normaal formaat module: 18 mm breed
Verzonken aansluiting

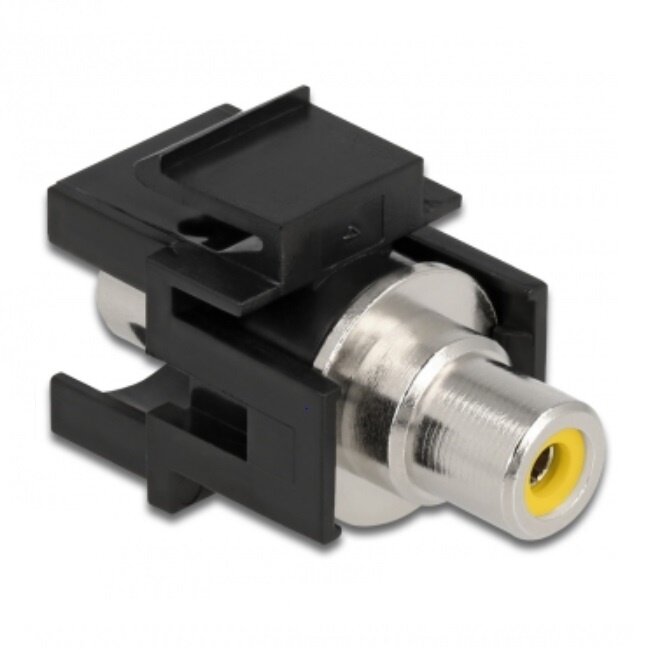

De Tulp RCA aansluiting is verzonken in de adapter. Dit is ideaal bij Keystone outlets met afsluitcovers en waar het gewoon mooier is als de aansluiting in de module zit in plaats van dat deze aan de voorzijde nog een stuk uitsteekt. Dit is echter een nadeel bij outlets met weinig ruimte aan de achterzijde, want doordat de aansluiting verzonken is, komt de interne aansluiting een stuk naar achteren. Op de afbeelding bij het artikel kunt u dit goed zien.
Wat is Keystone?
Keystone is een gestandaardiseerd kliksysteem voor het monteren van aansluitingen in o.a. wandcontactdozen, uitvoerdozen, montageframes, patch panels, DIN-rails etc. Keystone maakt het mogelijk om eenvoudig, zonder te hoeven schroeven of solderen, aansluitingen te realiseren op elke gewenste plaats. De modules worden in de openingen geklikt en de kabels kunnen aangesloten worden.
Compacte modules en normale modules
De compacte modules met een breedte tot 15,9 mm zijn smaller dan de normale modules met een breedte van 16 - 18 mm. Zowel compacte als normale modules zijn integreerbaar in het universele Keystone systeem. Echter, als u bijvoorbeeld patch panel wilt monteren met 48 poorten, zijn de normale Keystone modules te breed en dient u compacte modules te gebruiken. Bij alle Keystone outlets op onze website staat voor welke breedte modules ze geschikt zijn.
Composiet video
De composiet video plug is een oudere video aansluiting die u herkend aan de gele kleur. Andere namen voor composiet zijn CVBS of in het Engels composite. (Oudere) Portable apparaten zoals videocamera's en portable DVD spelers beschikken vaak over deze connector, maar ook televisies, videorecorders en projectoren hebben (meestal) op een eenvoudig te benaderen plaats (zijkant, voorkant) een composiet video ingang.
Geen audio
Een composiet kabel bestaande uit enkel 1 gele tulp connector is bedoeld voor beeld. Voor audio dient u apart een kabel te verbinden. Dit is meestal een tulp kabel, maar soms ook een digitale optische of coaxiale kabel.
Specificaties Keystone module Tulp RCA (v) - Tulp RCA (v) video (geel) - verzonken aansluiting
- connectoren: Tulp 1x RCA (vrouwelijk) - Tulp 1x RCA (vrouwelijk)
- verzonken Tulp RCA aansluiting
- signaaltype: analoog video (gele markering)
- integreerbaar in Keystone systeem (19,2 x 14,9 mm)
- afmetingen module (B x H x D): 18 x 22,3 x 33,2 mm
- behuizing: plastic
- levering omvat 1 module
- kleur: zwart
- conform: RoHS
- garantie: 2 jaar
