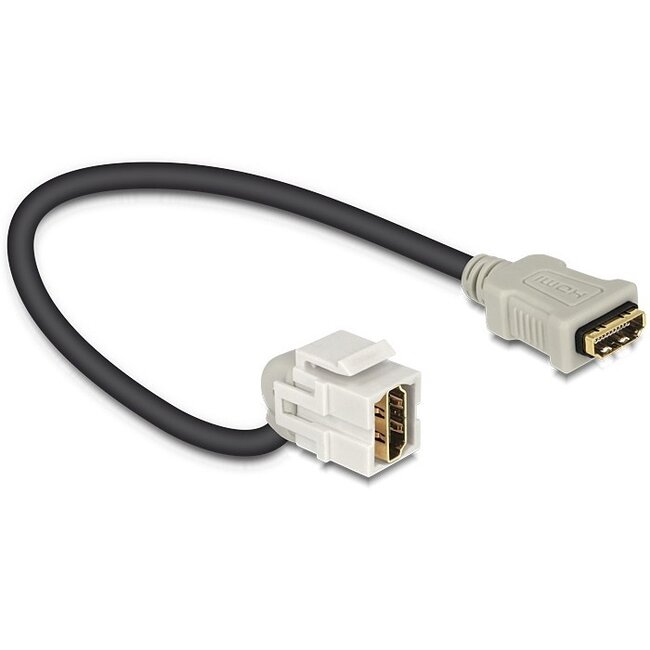

Keystone module HDMI (v) - HDMI (v) 110° haaks met korte kabel - versie 1.4 (4K 30Hz)
Gebruik deze Keystone module om een outlet met Keystone poort, bijvoorbeeld een wandcontactdoos of patch panel, te voorzien van een HDMI High Speed With Ethernet (versie 1.4) aansluiting. Deze module is geschikt voor resoluties tot 3840 x 2160 @ 30 Hz.
Kenmerken:
- signaaltype: digitaal audio/video

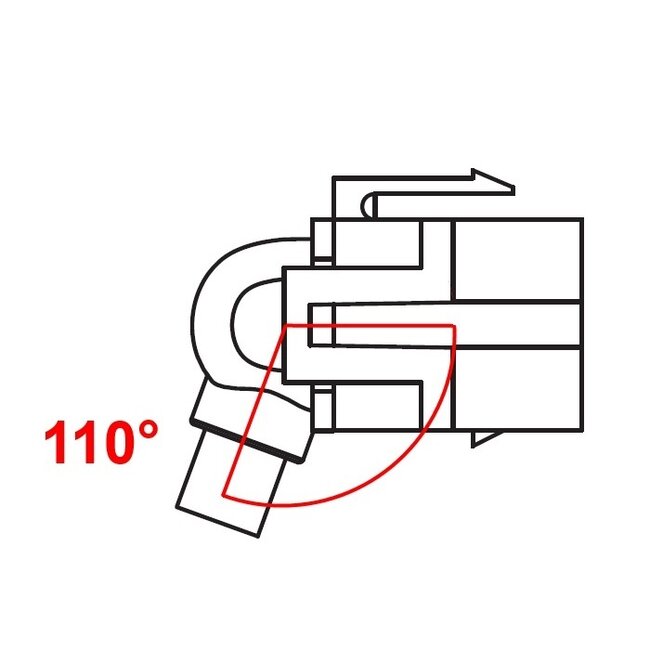

- kabel wordt 110° haaks weggeleid (haaks naar beneden)
- integreerbaar in Keystone systeem (19,2 x 14,9 mm)
- normaal formaat module: 16,8 mm breed
Wat is Keystone?
Keystone is een gestandaardiseerd kliksysteem voor het monteren van aansluitingen in o.a. wandcontactdozen, uitvoerdozen, montageframes, patch panels, DIN-rails etc. Keystone maakt het mogelijk om eenvoudig, zonder te hoeven schroeven of solderen, aansluitingen te realiseren op elke gewenste plaats. De modules worden in de openingen geklikt en de kabels kunnen aangesloten worden.
Compacte modules en normale modules
De compacte modules met een breedte tot 15,9 mm zijn smaller dan de normale modules met een breedte van 16 - 18 mm. Zowel compacte als normale modules zijn integreerbaar in het universele Keystone systeem. Echter, als u bijvoorbeeld patch panel wilt monteren met 48 poorten, zijn de normale Keystone modules te breed en dient u compacte modules te gebruiken. Bij alle Keystone outlets op onze website staat voor welke breedte modules ze geschikt zijn.
HDMI High Speed With Ethernet
Deze HDMI module volgt de HDMI 1.4 specificaties en ondersteunt 3D, Audio Return Channel (ARC), Dolby True HD, DTS Master Audio en naast Full HD (1080p) ook resoluties tot 4K (2160p bij 30 beelden per seconden). Uiteraard is deze module volledig compatibel met eerdere HDMI versies 1.3 (High Speed) en HDMI versie 1.2 (Standard Speed).
ARC (Audio Return Channel)
De televisie kan, indien deze ARC ondersteuning heeft, audio-signalen terug sturen naar een receiver om dit geluid af te laten spelen. Dit is vooral handig bij analoge TV of digitaal TV kijken via een module in de TV. 1 HDMI kabel is dan voldoende om het video signaal naar de TV te brengen en het audiosignaal van de TV naar de receiver.
Deze module is geschikt voor:
- 3D toepassingen
- Full HD 1080p (1920x1080)
- Ultra HD 4K - 3840 x 2160 bij 30 beelden per seconde (30 Hz)
- receivers en flatscreen TV's met ARC (Audio Return Channel)
- Dolby TrueHD, DTS Master Audio, DTS-HD, DTS, Dolby Digital
- Ethernet over HDMI
Deze module is niet geschikt voor:
- Ultra HD 4K - 3840 x 2160 bij 60 beelden per seconde (60 Hz)
- HDR (High Dynamic Range)
Specificaties Keystone module HDMI (v) - HDMI (v) 110° haaks met korte kabel - versie 1.4 (4K 30Hz)
- connectoren: HDMI (vrouwelijk) - HDMI (vrouwelijk)
- kabel wordt 110° haaks weggeleid (haaks naar beneden)
- volgt de 1.4 specificaties (HDMI High Speed Met Ethernet)
- geschikt voor resoluties tot 3840 x 2160 @ 30 Hz
- American Wire Gauge: 28 AWG
- aders: niet bekend
- diameter kabel: 6,5 mm
- integreerbaar in Keystone systeem (19,2 x 14,9 mm)
- vergulde contacten
- behuizing: plastic
- levering omvat 1 module
- kleur: wit
- conform: RoHS, UL 20276
- garantie: 2 jaar
