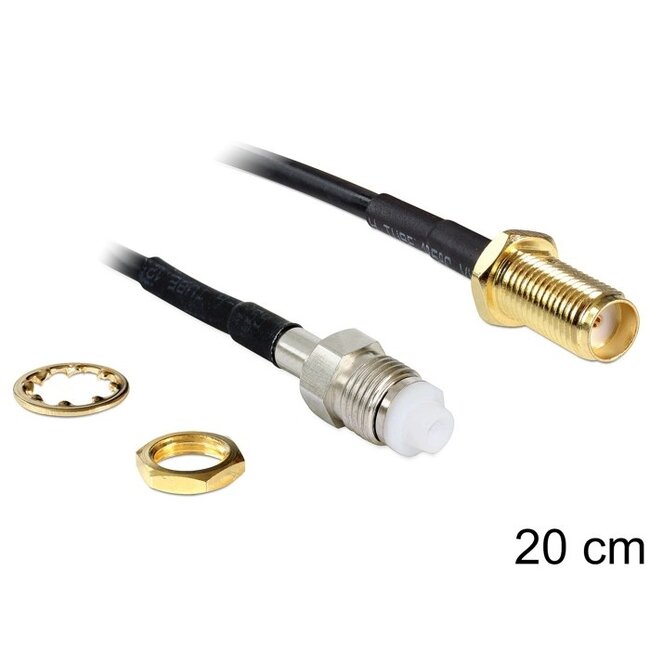

FME (v) - SMA (v) adapter - RG-174 / 50 Ohm
Deze 50 Ohm adapter kunt u gebruiken om een apparaat met FME connector te verbinden met een apparaat met SMA connector.
Geschikt voor paneelinbouw
U kunt deze adapter ook gebruiken om een inbouwaansluiting te realiseren. Aan de SMA zijde vindt u schroefdraad en er worden een moer en een klem meegeleverd om de aansluiting vast te zetten.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

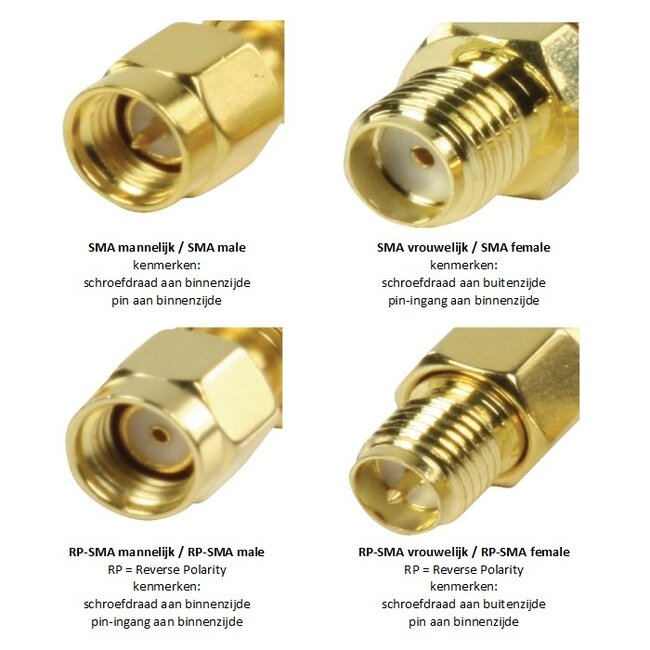

In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
FME connector
FME is een afkorting voor 'For Mobile Equipment' en is een kleine 50 Ohm RF connector die voornamelijk gebruikt wordt bij RG-58 en RG-174 kabels of andere 50 Ohm kabels. De eenvoudige connectie maken FME aansluitingen vooral geschikt voor moeilijk te bereiken locaties, bijvoorbeeld in voertuigen.
Specificaties FME (v) - SMA (v) adapter - RG-174 / 50 Ohm
- connectoren: FME (vrouwelijk) - SMA (vrouwelijk)
- type kabel: RG174
- impedantie: 50 Ohm
- demping per meter: niet bekend
- diameter kabel: 2,70 mm
- uitvoering: adapter met kabel
- SMA zijde is geschikt voor paneelinbouw
- kleur: zwart
- garantie: 2 jaar
