Gebruik deze 50 Ohm adapter om een verbinding te realiseren tussen een mannelijke SMA connector en een mannelijke MMCX connector. voor (paneel)inbouw.
Lees meer.
Klantenbeoordeling 9.2/10
Achteraf betalen mogelijk
10+ jaar productkennis
Productomschrijving
Kabel SMA - MMCX
connectoren: SMA vrouwelijk - MMCX vrouwelijk
geschikt voor (paneel)inbouw (schroefdraad aan SMA-zijde)
kabel type: RG-174
kleur kabel: zwart
impedantie: 50 Ohm
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

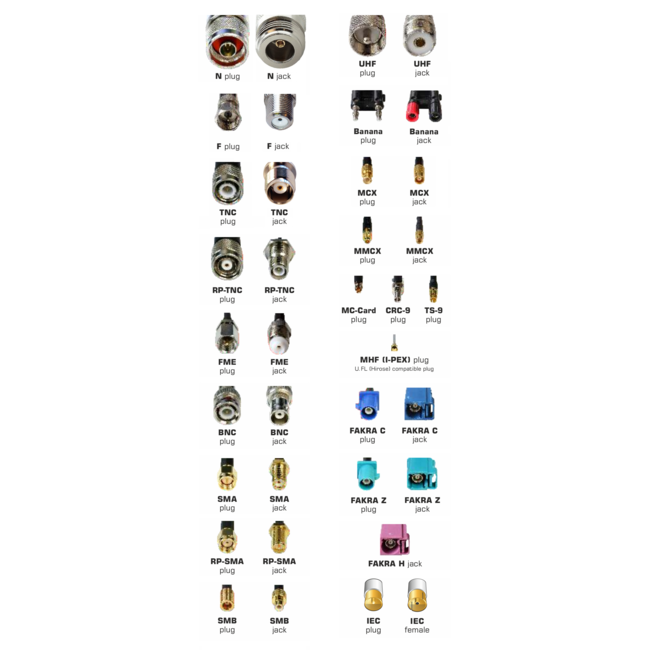

In totaal zijn er 4 soorten SMA connectoren:
SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
MCX/MMCX connector
De MCX (Micro Coaxial) connector is een vergulde RF connector is vergelijkbaar met de SMB connector, alleen dan 30% smaller (diameter is 3,6mm). Meestal is de MCX connector 50 Ohm, (zeldzaam) komt deze voor in 75 Ohm. Naast MCX is er ook nog de (nog) smallere MMCX connector. Beiden worden meestal gebruikt om externe antennes met GPS ontvangers te verbinden. Daarnaast zijn MCX en MMCX aansluitingen gebruikelijk bij USB DVB-T tuners voor computers en laptops om externe antennes aan te sluiten. Ook de Apple Airport Extreme Base Station's externe antenne poort gebruikt een MCX verbinding.
Specificaties
SKU
DLCK-88579
Verloop
MMCX - SMA
Soort
Adapter
Geslacht
MMCX (v) - SMA (v)
Lengte
0.20m
Kwaliteit
basis kwaliteit
Kleur
zwart
Connector
inbouw connector
Kabelsoort
adapter met kabel
