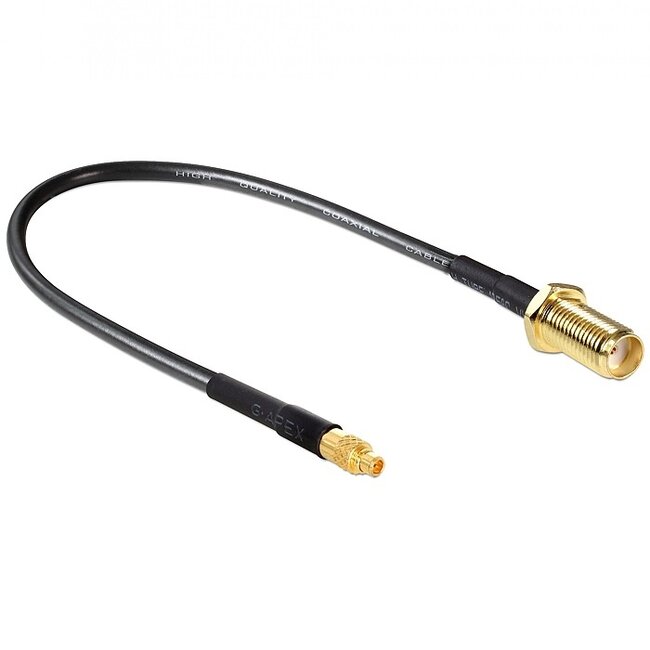

MMCX (m) - SMA (v)
kabel: RG-174
voor (paneel)inbouw
impedantie: 50 Ohm
gebruik: antennes, GPS-ontvangers, USB DVB-T tuners voor computers en notebooks en diverse andere apparaten met antennes
conform: RoHS
Lees meer.
Antenne kabel die u kunt gebruiken om een verbinding te realiseren tussen ontvangers of antennes met MMCX en SMA aansluitingen. Deze kabel wordt o.a. gebruikt bij het verbinden van een externe antenne met een GPS-ontvanger of USB DVB-T tuner voor computers en notebooks.

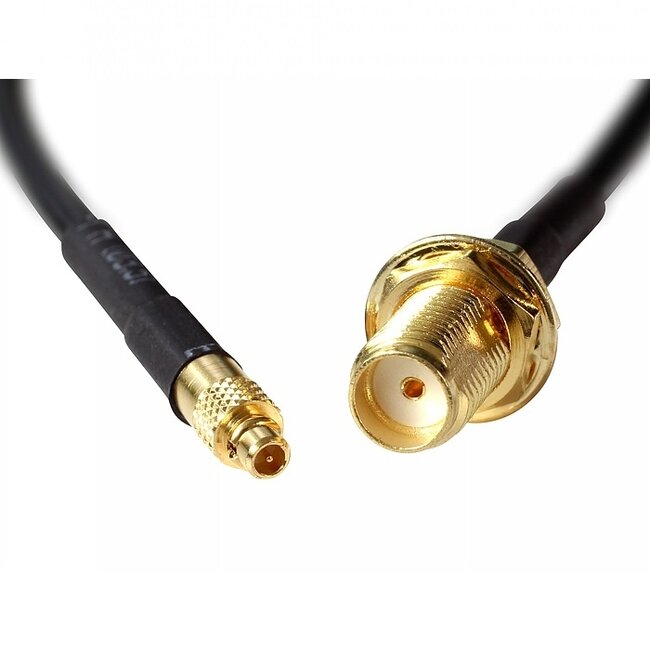

De vrouwelijke SMA zijde van deze kabel kunt u vastschroeven in een paneel. Dankzij deze inbouwmogelijkheid kunt u ook een aansluiting van één van uw apparaten verplaatsen naar de door u gewenste plaats. Dit maakt aan- en loskoppelen eenvoudiger.
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.
De MCX (Micro Coaxial) connector is een vergulde RF connector is vergelijkbaar met de SMB connector, alleen dan 30% smaller (diameter is 3,6mm). Meestal is de MCX connector 50 Ohm, (zeldzaam) komt deze voor in 75 Ohm. Naast MCX is er ook nog de (nog) smallere MMCX connector. Beiden worden meestal gebruikt om externe antennes met GPS ontvangers te verbinden. Daarnaast zijn MCX en MMCX aansluitingen gebruikelijk bij USB DVB-T tuners voor computers en laptops om externe antennes aan te sluiten. Ook de Apple Airport Extreme Base Station's externe antenne poort gebruikt een MCX verbinding.
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne. In totaal zijn er 4 soorten SMA connectoren:
