Fakra Z (v) - SMB (v)
rechte Fakra - rechte SMB
kabel: RG-316
impedantie: 50 Ohm
gebruik: automotive, telecommunicatie en diverse andere apparaten met antennes
Lees meer.
Gebruik deze kabel om een verbinding te realisen tussen apparaten en/of accessoires met Fakra connector en SMB connector. De kabel is eenvoudig te plaatsen, schroeven of draden doorknippen is niet nodig.
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.

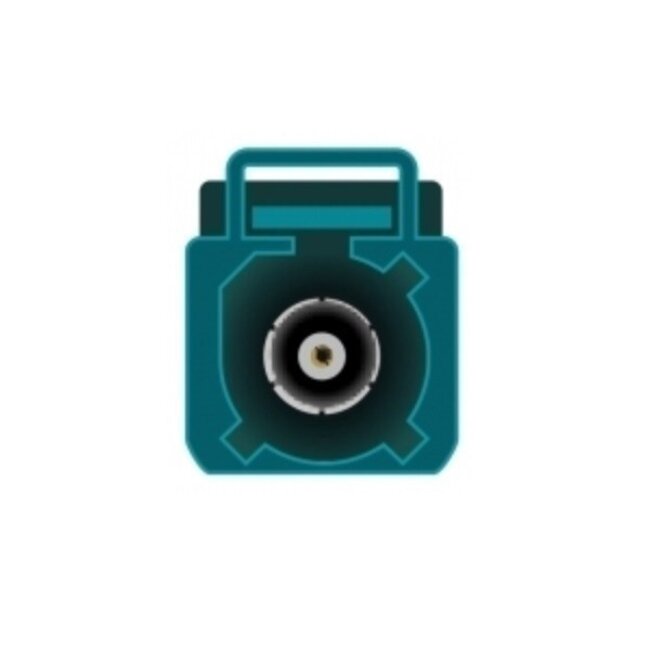

Molex Fakra connectoren worden gebruikt bij coaxiale verbindingen bij apparatuur met externe antennes. Fakra connectoren zijn er in verschillende uitvoeringen met verschillende kleuren. Door de verschillende behuizingen passen de verschillende kleuren niet in elkaar. De Fakra connector wordt veel gebruikt in de auto branche, maar ook bij telecommunicatie en leger/ruimtevaart voor GPS toepassingen. De Fakra Z aansluiting is geschikt voor alle Fakra connectoren en wordt veel gebruikt bij testen.

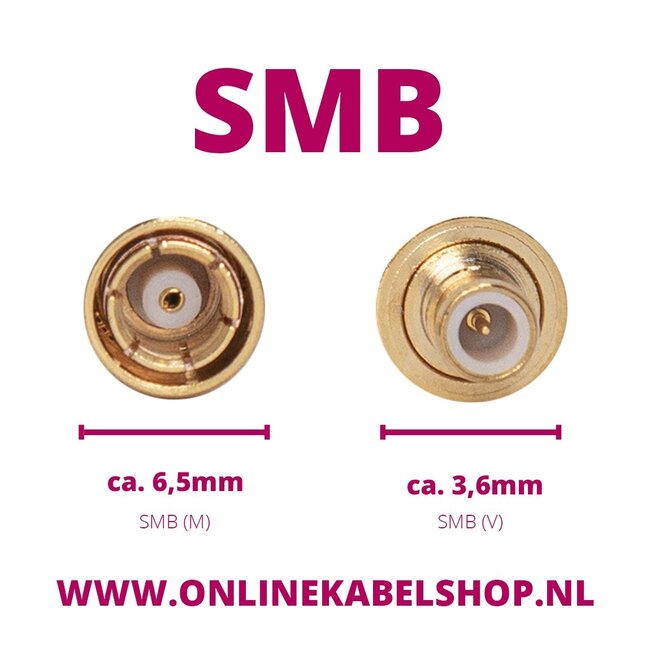

De SMB, de B versie van de SMA connector, is smaller dan een SMA connector. Daarnaast is de connector insteekbaar en niet schroefbaar. SMB connectoren zijn er in 50 Ohm en 75 Ohm. De SMB vrouwelijke connector heeft een pin in het midden, terwijl de SMB mannelijke connector een pin aansluiting heeft. De mannelijke connector is groter en schuift over de vrouwelijke connector heen.
