InLine MiniPCIe kaart - 4x USB3.0
Deze Mini-PCIe kaart volgt de USB3.0 standaard (revision 1.0) en de PCI Express Gen.2 standaard. De supersnelle USB 3.0 standaard geeft u de mogelijkheid om razendsnel data uit te wisselen (5 Gb/s Full Duplex), tot wel 10x sneller dan USB2.0 (max. 480 Mb/s). Deze kaart is uiteraard compatibel met USB2.0 en USB1.1 apparaten. Deze Mini PCI Express kaart is de ideale uitbreiding voor uw micro systeem wanneer u een groter volume of een hogere data snelheid nodig heeft, bijvoorbeeld voor een externe HDD of SSD, een optische drive, een high definition video camera etc. Deze Mini PCI Express kaart wordt geleverd met twee USB3.0 Pin Header naar 2x USB3.0 (vrouwelijk) kabels voor het aansluiten van maximaal 4 USB3.0 apparaten.
PCI
PCI, kort voor Peripheral Component Interconnect, is een standaard voor de uitbreidingssleuven die zich bevinden op het moederbord van een computer. De sleuven maken het mogelijk om functionaliteiten toe te voegen aan het moederbord, zoals een geluidskaart of netwerkkaart.
PCI-Express (PCIe)
De opvolger PCIe (Peripheral Component Interconnect Express) maakt het mogelijk hogere snelheden te halen. PCIe is er in meerdere formaten, namelijk 1x, 4x, 8x en 16x, waar 1x de kleinste is en 16x de grootste. Een kleinere kaart kan gewoon in een grotere sleuf, andersom werkt echter niet.
Mini PCI-Express (MiniPCIe)
MiniPCIe is een kleinere variant hiervan die wordt gebruikt in mini PCs en laptops.
Welke PCI kaartsoort heeft u nodig?
Welke aansluiting u nodig heeft is afhankelijk van uw moederbord en welke aansluitingen hier nog vrij op zijn. Hiervoor kunt u het beste de PC openmaken en op het moederbord kijken, meestal moet de linker kap van de systeemkast worden verwijderd hiervoor. Het moederbord is het grootste circuit board in de computer en is in de meeste gevallen bevestigd tegen het achterpaneel. De PCI(e) sloten vindt u linksonder op het moederbord. Via de afbeelding bij dit artikel kunt u snel zien of het een PCI of een PCIe slot betreft.
Specificaties InLine MiniPCIe kaart - 4x USB3.0
- A native PCI-Express single chip design
- Supports an internal USB 3.0 socket capable for two expansion ports
- Compliant with PCI Express base spec. revision 2.0 backward compatible to revision 1.0a
- Single-Lane (x1) PCI-Express with throughput up to 5.0/2.5Gb/s
- Supports PCI-Bus Power Management Interface specification revision 1.2
- Compatible with PCI-E Mini Card Electromechanical specification revision 1.2
- Compatible with Full-Mini (F1) card type form factor
- USB 3.0 Interface: Complies with Universal Serial Bus 3.0 specification revision 1.0
- Backward compatible to USB 2.0 and PCI-Express 1.0
- Compliant with Intel's Extensible Host Controller Interface(xHCI) specification revision 1.0
- Supports USB compliant data transfer types(Control/Bulk/Interrupt/Isochronour)
- Supports the following data transfer rate: USB 2.0 mode up to 480 Mb/s, USB 3.0 mode up to 5 Gb/s
- Max. 5V/900mA power output to each USB 3.0 Port
- Support up to four USB 3.0 ports on a standard internal 19 pins box header
- 4-pin internal FDD power connector for extra power to the USB devices
- Fully Plug and Play compatible
- Renesas 0720202 USB controller
Systeemeisen:
- Windows XP of hoger / Windows Server 2003 of hoger / Linux
- Computer system with one Mini PCI-Express slot available
Inhoud verpakking:
- Mini PCI-Express to USB 3.0 Host Controller Card

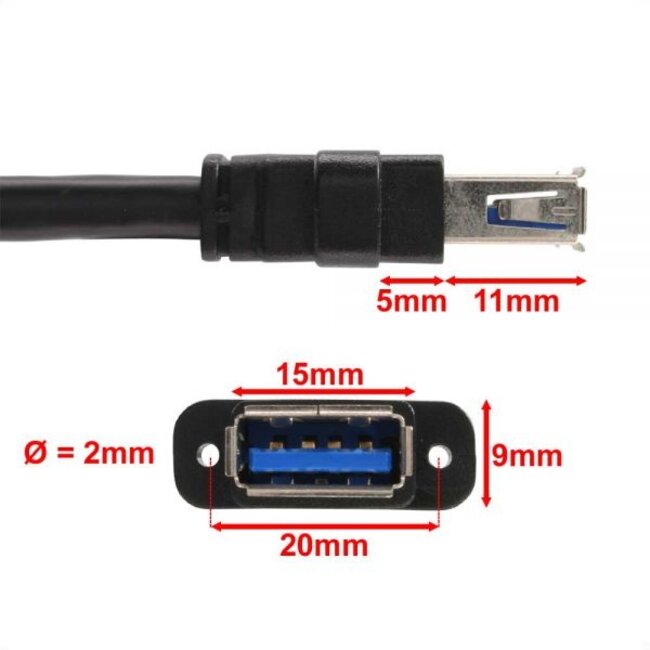

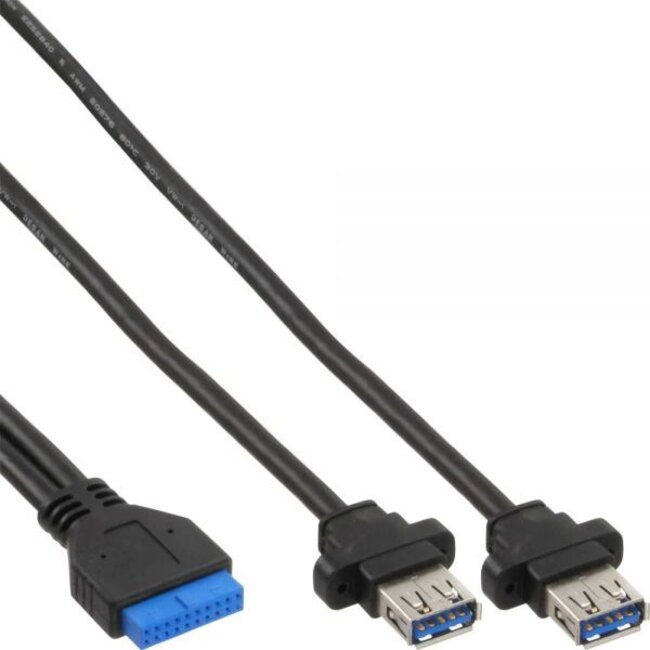

- USB header to 2x USB 3.0 female cable 80cm (x2)
- User Manual
- Software Driver CD
