Serieel RS232 poortbeschermer 9-pins SUB-D (m) - 9-pins SUB-D (v)

Gebruik deze poortbeschermer om een 9-pins SUB-D aansluiting die veel gebruikt wordt te beschermen tegen slijtage. Steek deze poortbeschermer in de aansluiting en koppel vervolgens aan en los op de poortbeschermer. De poort op de poortbeschermer slijt, maar de oorspronkelijke aansluiting blijft als nieuw.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

USB naar serieel

Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.

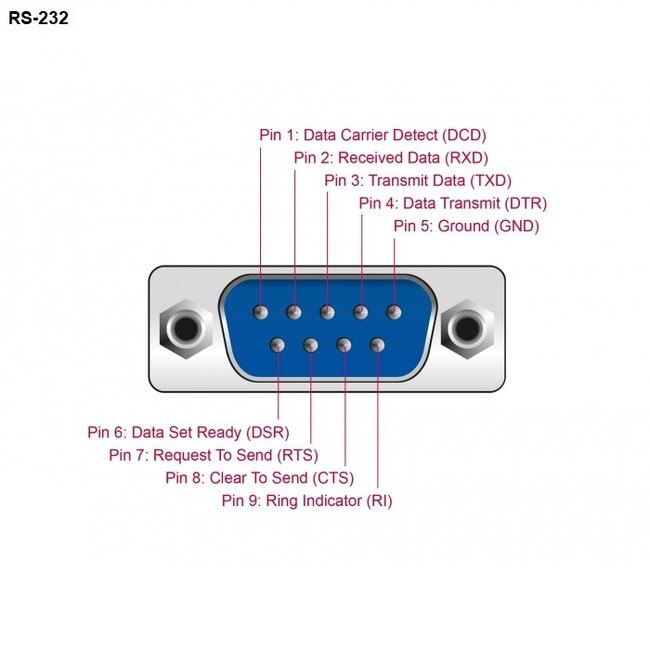

RS-232 pinout (pintoewijzing)

Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt:

• pin 1 tot 5 (boven van links naar rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• pin 6 tot 9 (onder van links naar rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• protective ground (buitenzijde)

Specificaties Serieel RS232 poortbeschermer 9-pins SUB-D (m) - 9-pins SUB-D (v)

• connectoren: 9-pins SUB-D (mannelijk) - 9-pins SUB-D (vrouwelijk)
• type adapter: serieel (RS-232)
• pinout: 1:1 geconnecteerd
• toepassing: o.a. beschermen poort bij veelvuldig gebruik
• uitvoering: metalen adapter met schroeven/schroefingangen
• conform: RoHS
• kleur: grijs
• garantie: 2 jaar
