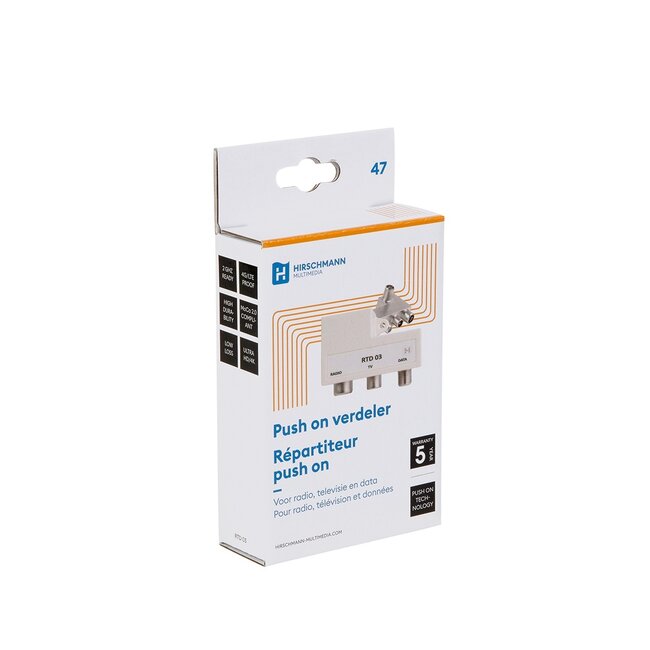

Hirschmann RTD 03 SHOP push on Radio/TV/Data filter
Gebruik deze opsteekadapter om het signaal van uw abonnee overname punt (AOB / SOP) te verdelen naar een Radio (FM), TV en modem(router) (DATA).
Kenmerken:
- push on verdeler voor radio, televisie en data
- hoge afscherming: Class A+
- geschikt voor interactief televisie- en dataverkeer, 4K en 2 GHz ready
- kan direct aangesloten worden op het abonnee overname punt (AOP) / signaal overname punt (SOP)
- in combinatie met 4G/LTE afgeschermde coaxkabel is uw verbinding 4G/LTE proof
- geschikt voor gebruik bij installaties met retourverkeer (retourgeschikt)
- geschikt voor gebruik bij Ziggo's Horizon Box
- wordt geleverd met witte kunststof beschermkap
Plaatsing van RTD 03 SHOP
Plaats de RTD 03 SHOP diplex filter direct op uw abonnee overname punt (signaal overname punt). Dit is het punt in huis waar uw CAI signaal binnenkomt (de groene kabel). Indien u een antenneversterker heeft sluit u deze aan op de TV poort van deze splitter. Uw modem sluit u niet aan op de versterker, maar op de data poort van de RTD 03 SHOP. Indien u de radio uitgang niet gebruikt dient u deze af te sluiten met een afsluitweerstand.
Geschikt voor het doorgeven van:
- analoge en digitale TV en radio
- High Definition TV (HDTV)
- interactieve TV waaronder Video On Demand en Uitzending Gemist
- frequenties tot 2 GHz
- MoCa signalen (internet over coaxkabel)
- kabelinternet en telefonie
Afsluitweerstand voor niet-gebruikte uitgangen
Ongebruikte aansluitingen dienen afgesloten te worden met een afsluitweerstand.
Bescherm uw CAI installatie
Geef overspanning geen kans om schade toe te brengen aan uw TV's, decoders, versterkers en andere apparaten aangesloten op uw CAI installatie. Sluit daarom een overspanningsbeveiliging aan op de ingang van uw antenneversterker. Alle andere onderdelen in uw CAI installatie zijn nu beschermd.
Specificaties Hirschmann RTD 03 SHOP push on Radio/TV/Data filter
- ingang: 1x Coax IEC (vrouwelijk)
- uitgangen: 1x Coax IEC (vrouwelijk) / 1x Coax IEC (mannelijk) / 1x F (vrouwelijk)
- doorgangsdemping: max 0,5 dB
- frequentiebereik: 5 - 2000 MHz (2 GHz Ready)
- diplex filter: TV/Data = 5-65 MHz + 120-2000 MHz / Radio = 87,5-108 MHz
- hoge afscherming: Class A+
- impedantie: 75 Ohm
- retourgeschikt, MoCa Compliant, Horizon Box
- inclusief witte kunststof beschermkap
- 4G/LTE proof
- MoCa Compliant
- Docsis 3.1 compliant
- Ziggo Geschikt
- voor gebruik bij Horizon Box
- conform: RoHS
- kleur: grijs/wit
- garantie: 5 jaar
