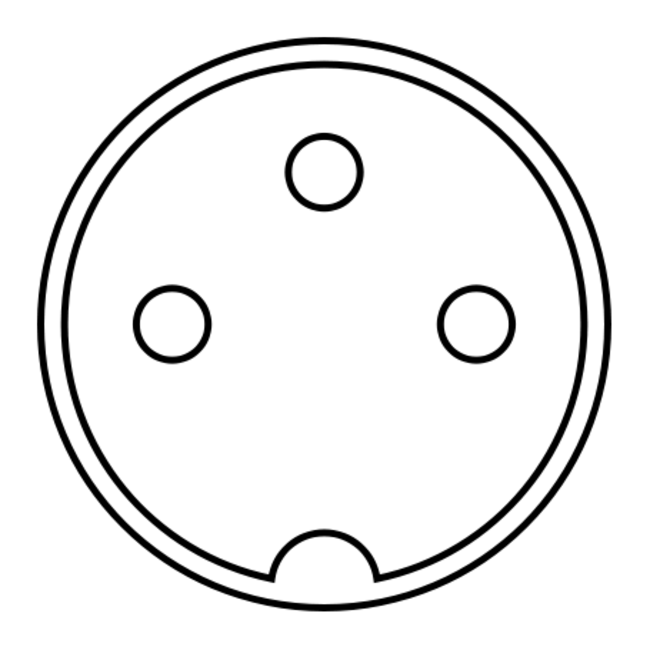

Hirschmann MAK 30 DIN 3-pins (v) connector
DIN contra connector met 3 pinnen die u kunt solderen aan een audio kabel. Deze DIN connector is een oudere connector die vooral te vinden is op mono microfoons, mono hoofdtelefoons, mono bandrecorders en mono platenspelers. De derde pin maakt deze connector ook geschikt voor gebalanceerde mono-microfoons.
Let op! Dit is een 3-polige DIN connector en geen XLR connector
Veel nieuwere mono en stereo microfoons hebben een XLR aansluiting. De 3-pin DIN connector is niet compatibel met een XLR connector. Controleer daarom goed uw microfoon, maar ga er gerust van uit dat u XLR nodig heeft. Vrijwel elke microfoon heeft XLR, alleen hele oude zouden kunnen beschikken over een 3-pin DIN connector. Onderstaand bij 'producten bijbestellen' vindt u een XLR connector.
DIN connectoren
Een DIN-connector is een connectorsoort die voor verschillende toepassingen gebruikt wordt. DIN staat voor Deutsches Institut für Normung, en mag in de regel vrij toegepast worden door fabrikanten van allerlei electronische apparaten. Voor het gebruik van de connector hoeven geen rechten afgestaan te worden, wat de connector weer uitermate geschikt maakt voor toepassingen waarbij een bepaald aantal signalen doorgestuurd moeten worden. DIN connectoren bestaan in de regel uit een mantel (massa) met daar binnenin een aantal pinnen. De stekker is er in een grote uitvoering (DIN) of kleine uitvoering (Mini DIN) en met een divers aantal pinnen. Er zijn gestandaardiseerde DIN connectoren, maar ook afwijkende DIN connectoren (niet-gestandaardiseerd). Sinds de jaren '90 daalt het gebruik van DIN connectoren, maar ook vandaag de dag worden er nog electronische apparaten gemaakt met DIN aansluitingen.
Specificaties Hirschmann MAK 30 DIN 3-pins (v) connector
- connector: DIN 3-pins (vrouwelijk)
- gebruik: o.a. mono audio
- uitvoering: rechte connector
- bevestiging: solderen
- kabelbescherming: ja
- contact materiaal: messing bekleed met tin
- materiaal: PA 66 / plastic (PE)
- voltage / vermogen: UC 34 V / < 4 A
- geschikt voor kabels met een diameter tot 5.5 mm
- omgeving (klasse + temperatuur): IP 30 / -20 °C tot +60 °C
- standaard: EN 60 130-09, DIN 41524, UL standaard 94V-2
- conform: RoHS
- garantie: 2 jaar
