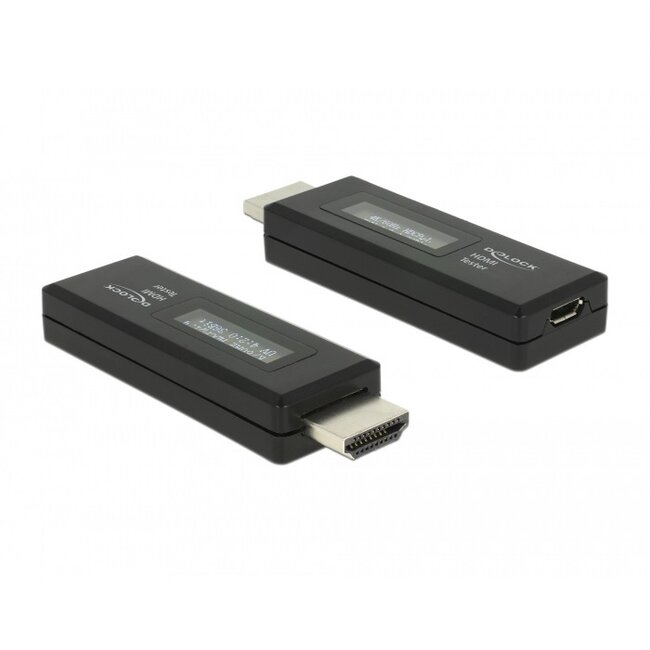

HDMI tester voor EDID informatie met OLED display

Wanneer u problemen heeft bij het aansluiten van apparaten kan dit komen door (een verstoring van) het overeenstemmingsprotocol (handshake). Apparaten wisselen informatie uit waarna de instellingen afgestemd worden en u als dit proces goed doorlopen wordt beeld ziet en geluid hoort. Soms gaat dit mis en dient u instellingen handmatig aan te passen. Dit artikel biedt dan uitkomst. Door de HDMI connector in de HDMI poort van uw TV of monitor te steken kunt u de EDID gegevens ophalen. Met hulp van de EDID gegevens van uw monitor of TV kunt u het uitsturende apparaat perfect instellen.

Wanneer heeft u de HDMI tester voor EDID informatie nodig?

Gebruik deze HDMI tester wanneer u problemen heeft bij het vinden van de juiste instellingen. Ook handig wanneer u veel apparaten in huis, of in uw bedrijf heeft en u regelmatig oudere apparaten aansluit op nieuwere apparaten en/of veel gebruik maakt van schakelaars en splitters.

Hoe werkt de HDMI tester voor EDID informatie?

1. Sluit de mannelijke HDMI connector aan op uw monitor of TV. 2. Sluit de Micro USB - USB kabel aan op de adapter en verbindt deze met voeding (bijv. USB lader of USB poort TV/monitor) 3. Wacht nu tot het scherm de EDID gegevens van uw TV/monitor weergeeft en schrijf deze op / onthoud deze 4. Koppel de HDMI tester nu weer los en stel het uitsturende apparaat (de bron) is met de juiste instellingen.

Problemen niet opgelost?

Het probleem kan naast een handshake probleem ook veroorzaakt worden door HDCP problemen. Ook hievoor zijn oplossingen. Neem indien u nog steeds problemen heeft contact met ons op. Onze klantenservice kan u verder helpen.

EDID (Extended Display Identification Data)

EDID kun je het beste omschrijven als een overeenstemmingsprotocol (handshake). Een communicatie tussen 2 HDMI apparaten met als resultaat de beste resolutie en beste audio instellingen die beiden ondersteunen. Wanneer er geschakeld of gesplitst wordt, en er dus meer dan 2 apparaten aangesloten worden, kan het lastig gaan worden. Zeker wanneer één of meerdere apparaten niet (exact) dezelfde specificaties hebben. Denk hierbij aan een meerdere schermen die niet dezelfde specificaties hebben, zoals bijv. een HD Ready TV (720p), Full HD TV (1080p) en 4K TV (2160p). Maar ook meerdere afspeelapparaten zoals een HDTV decoder (1080i), een Blu-Ray speler (4K) en een Full HD Mediaplayer (1080p). In sommige gevallen wordt de laagste videoresolutie gekozen, maar ook kan er helemaal geen beeld of geluid komen.

Specificaties HDMI tester voor EDID informatie met OLED display

• connectoren: HDMI-A (mannelijk) - USB Micro (vrouwelijk)

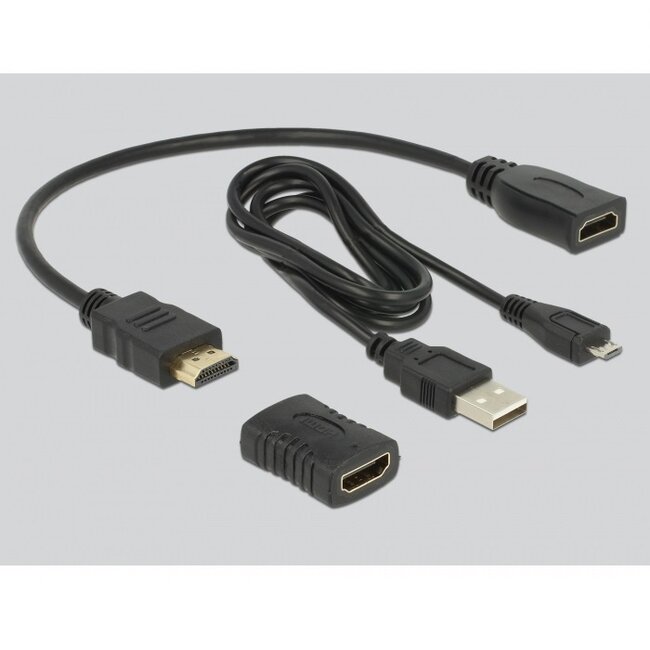

• inclusief HDMI (v) - HDMI (v) koppelstuk, HDMI (m) - HDMI (v) verlengkabel en USB Micro - USB kabel
• geschikt voor resoluties tot 3840 x 2160 @ 60 Hz
• volgt de 2.0 specificaties (Premium High Speed HDMI)
• leest de EDID informatie uit, opgeslagen in uw monitor

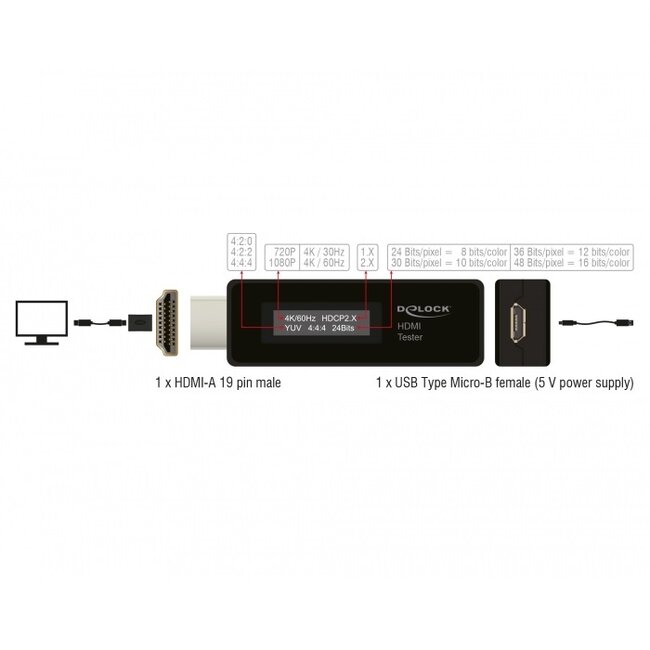

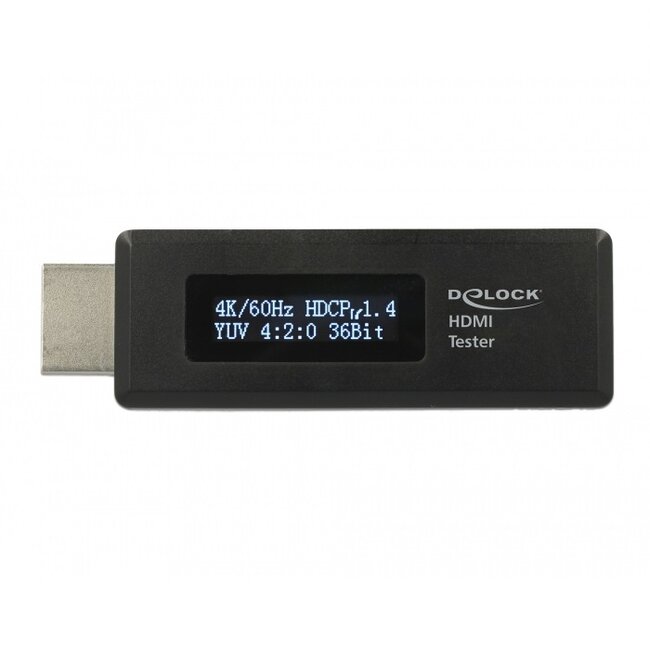

• OLED display voor maximale resolutie, refresh rate, HDCP en kleuren
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
