1x HDMI-A (v) - 4x HDMI-A (v) + USB Micro B (v)
richting: 1x HDMI apparaat > 4x HDMI schermen
HDMI 2.0 / HDR / HDCP2.2 / max. 4K@60Hz / EDID
dupliceert het HDMI signaal (geen beelduitbreiding)
voeding: USB kabel + adapter
Lees meer.

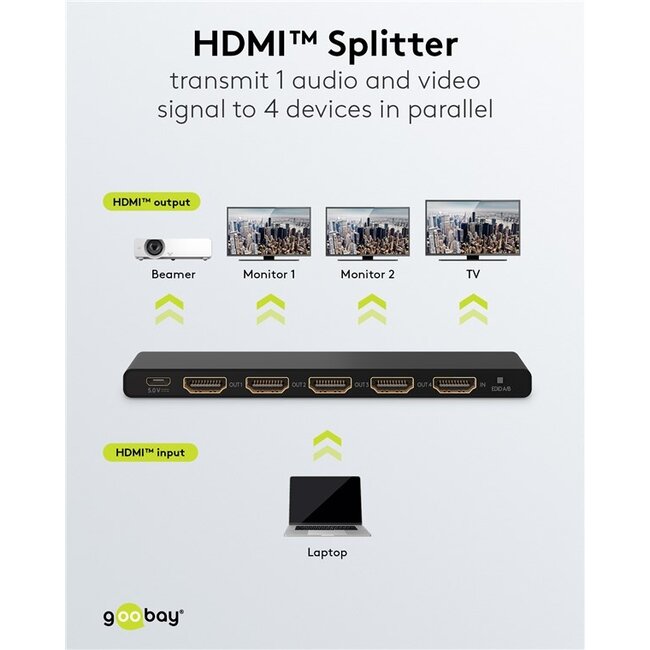

Gebruik deze HDMI versie 2.0 splitser om 1 apparaat met HDMI uitgang te verbinden met maximaal 4 TV's, monitoren of beamers met HDMI ingangen.
Gebruik voor 4K 60Hz kabels met een lengte tot maximaal 5 meter op zowel de HDMI ingang als de HDMI uitgang. Indien u langere kabels gebruikt is het aan te raden om hoge kwaliteit kabels te gebruiken, maar kan de resolutie 4K 60Hz niet gegarandeerd worden. Mogelijk kunt u dan een resolutie halen van maximaal 4K 30Hz of 1920 x 1080p (Full HD). Wanneer u een flinke afstand moet overbruggen kunt u het beste een HDMI over ethernet extender met voedingsadapter gebruiken.
Deze splitter zorgt er voor dat u op alle schermen hetzelfde beeld ziet. Het beeldscherm wordt dus niet uitgebreid, maar gedupliceerd.

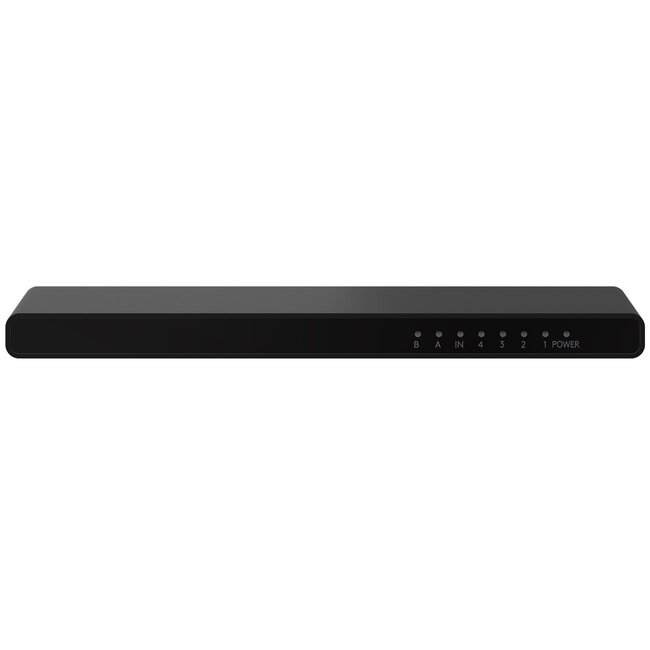

Deze HDMI splitter beschikt over 2 EDID instelopties. Via de EDID-knop op de voorzijde kunt u kiezen voor opties A en B:

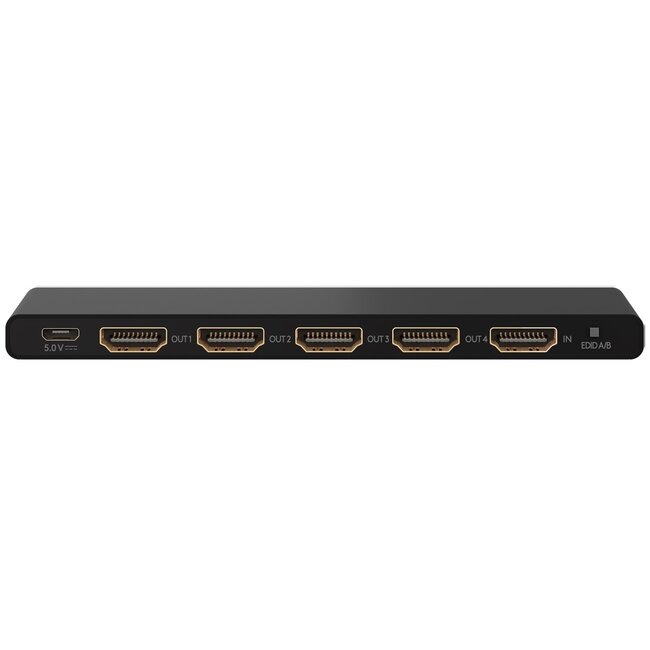

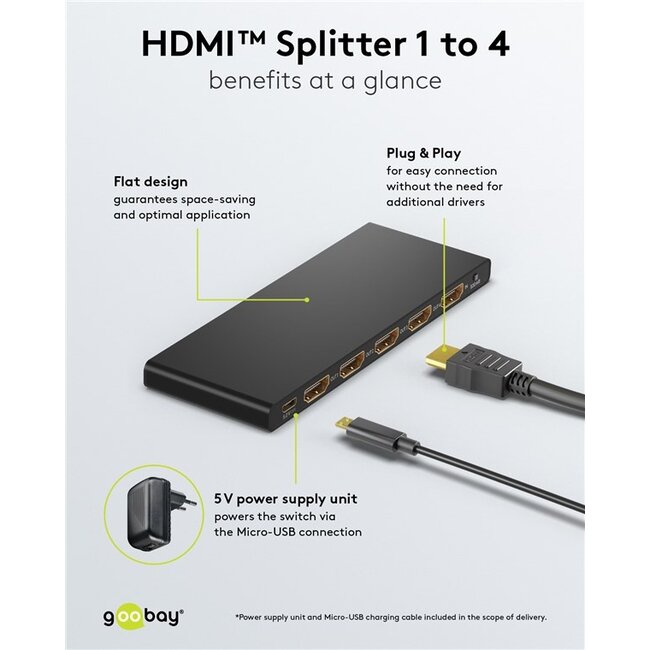

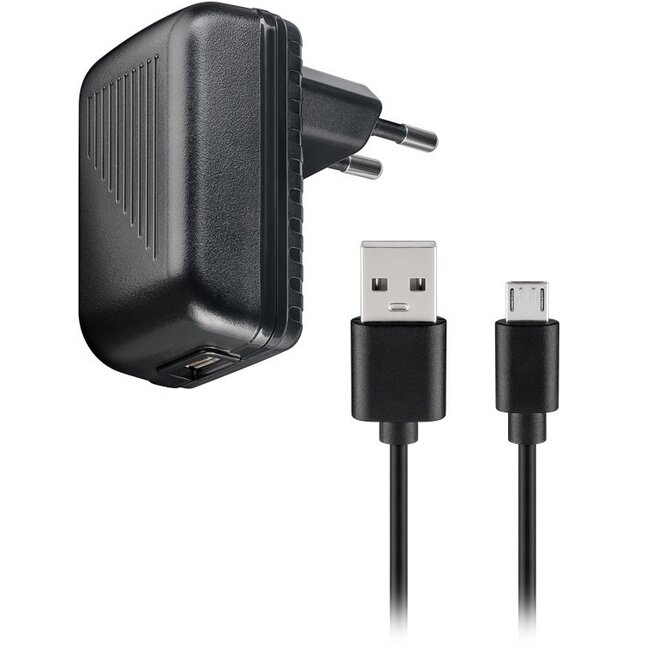

Op de USB Micro B (vrouwelijk) aansluiting kunt de meegeleverde USB Micro naar USB-A kabel aansluiten. De USB-A connector kunt u vervolgens via de meegeleverde USB voedingsadapter aansluiten op netvoeding. Natuurlijk kunt u ook een vrije USB poort van uw TV, Blu-Ray speler, computer etc. gebruiken voor stroom (5V / 1A).
HDMI 2.0 heeft de volgende verbeteringen ten opzichte van HDMI 1.4:
Waar HDMI 1.4 maximaal de resolutie 3840 x 2160 (2160p) bij 30 beelden per seconde weer kan geven, kan HDMI 2.0 de Ultra HD 4K resolutie 3840 x 2160 (2160p) bij 60 beelden per seconde weergeven. Hierdoor worden bewegende beelden bij de hoogste resolutie nog vloeiender.
HDMI 2.0 ondersteunt een breder kleurbereik, namelijk 12 bit kleur. Hierdoor zijn de beelden bij Ultra HD nog realistischer.
De HDR functie verbetert de weergave van donkere en heldere beelden (contrastverbetering). Indien beide apparaten dit ondersteunen kunt u dit (indien nodig) op één of beide apparaten activeren.
De ARC functie stuurt audio signalen vanaf de TV terug naar een receiver. Deze functie wordt door deze HDMI splitter niet ondersteund.
EDID kun je het beste omschrijven als een overeenstemmingsprotocol (handshake). Een communicatie tussen 2 HDMI apparaten met als resultaat de beste resolutie en beste audio instellingen die beiden ondersteunen. Wanneer er geschakeld of gesplitst wordt, en er dus meer dan 2 apparaten aangesloten worden, kan het lastig gaan worden. Zeker wanneer één of meerdere apparaten niet (exact) dezelfde specificaties hebben. Denk hierbij aan een meerdere schermen die niet dezelfde specificaties hebben, zoals bijv. een HD Ready TV (720p), Full HD TV (1080p) en 4K TV (2160p). Maar ook meerdere afspeelapparaten zoals een HDTV decoder (1080i), een Blu-Ray speler (4K) en een Full HD Mediaplayer (1080p). In sommige gevallen wordt de laagste videoresolutie gekozen, maar ook kan er helemaal geen beeld of geluid komen.
HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.
Op de USB Micro B (vrouwelijk) aansluiting kunt de meegeleverde USB Micro naar USB-A kabel aansluiten. De USB-A connector kunt u vervolgens via de meegeleverde USB voedingsadapter aansluiten op netvoeding. Natuurlijk kunt u ook een vrije USB poort van uw TV, Blu-Ray speler, computer etc. gebruiken voor stroom (5V / 1A).
