Goobay CAT7a+ S/FTP installatiekabel

Gebruik deze dubbel afgeschermde S/FTP CAT7a+ installatiekabel met vaste aders tussen wandcontactdozen en switches, patch panels of routers. Dankzij de vaste (solid) aderopbouw is deze kabel geschikt voor LSA montage. De kabel beschikt over volkoperen getwiste aders.

Kenmerken:

• vaste aderopbouw (solid)
• CAT7a+: geschikt voor Gigabit snelheden (10/40/100 Gbit/s)
• maximale bandbreedte: 1200 MHz
• dubbel afgeschermd (PiMF + FTP = S/FTP)
• getwiste aderparen
• volkoperen aders (CU): geen CCA (aluminium) of CCS (staal)
• American Wire Gauge: AWG 22
• kabel met halogeenvrije mantel (LSZH / LSOH)
• kabel met vlamvertragende mantel (FRNC)
• RoHS

CAT7a

Deze kabel volgt de CAT7a specificatie, wat betekent dat deze gebruikt kan worden in netwerken tot 100 Gbit/s. Dit is razendsnel en er zijn niet veel netwerken die in staat zijn dergelijke snelheden te halen. CAT7a is ontwikkeld om frequenties tot 1200 MHz te halen en testen wijzen uit dat snelheden tot 100 Gbit/s gehaald kan worden op een lengte van 15 meter en 40 Gbit/s op een lengte van 50 meter. CAT7a wordt overigens niet erkend in de TIA/EIA-568 specificatie.

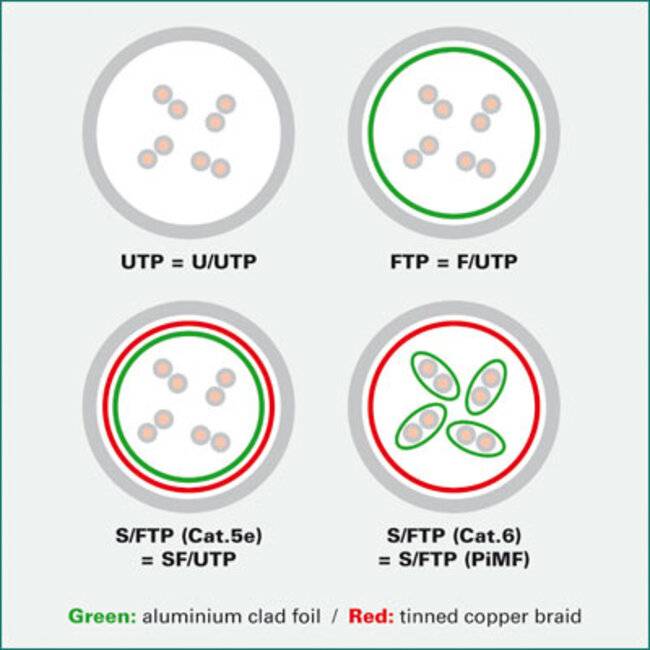

PiMF + FTP = S/FTP kabel

De kabel is voorzien van een gevlochten folie afscherming rondom de getwiste aders (FTP - Foiled Twisted Pair), maar bevat ook een folie afscherming rondom elk getwist aderpaar (PiMF - Pairs in Metal Foil). Wanneer deze beiden afschermingen aanwezig zijn, wordt de kabel ook wel S/FTP genoemd (Screened Foiled Twisted Pair). De kabel is hierdoor aanzienlijk beter dan een UTP kabel, wat staat voor Unshielded Twisted Pair (niet afgeschermd).

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

Verschil tussen straight en crossed netwerkkabels

Een normale netwerkkabel die gebruikt wordt om bijvoorbeeld een printer, hub, modem, router of switch te verbinden met een computer of notebook wordt ook wel een straight (rechte) kabel genoemd. Wanneer twee computers of een notebook en een computer met elkaar verbonden moeten worden voor directe communicatie, kan een crossed (gekruiste) netwerkkabel gebruikt worden.

Getwiste paren

Door aders bij tweeaderige kabels rond elkaar te winden wordt elektromagnetische interferentie vermeden. Netwerkkabels voor computernetwerken hebben vier aderparen die te herkennen zijn aan dezelfde kleuren.

LSZH (low smoke zero halogen)

Low smoke zero halogen kan in het Nederlands aangeduid worden als halogeenvrij of nul-halogeen. Dit is een aanduiding op materialen die de eigenschap moeten hebben om bij doorbranding weinig giftige gassen vrij te geven, alsook weinig rook te ontwikkelen. Behalve het directe gevaar voor mens, dier en milieu kunnen giftige gassen ook elektronica aantasten. De gevolgen hiervan kunnen zelfs in een later stadium mogelijke storingen veroorzaken. Door halogeenvrije materialen toe te passen kunnen deze gevaren aanzienlijk worden gereduceerd. Isolerende mantel van (data)kabels kunnen halogeenvrij geproduceerd worden.

FRNC (Flame Retardant Non Corrosive)

De FRNC mantel reduceert vlamverspreiding, dichtheid en giftigheid van rookgassen bij brand. Hierdoor wordt onnodige schade aan gebouwen voorkomen en draagt deze kabel dus bij aan de veiligheid voor werknemers en hulpverleners in geval van brand.

Specificaties Goobay CAT7a+ S/FTP installatiekabel

• S/FTP (Screened Foiled Twisted Pair)
• vaste aders (solid)
• getwiste paren
• type kabel: CAT7a+ (Gigabit, 10GBase-T)
• maximale bandbreedte: 1200 MHz
• impedantie: 100 Ohm
• ader: koper (4x 2x AWG 22 solid CU)
• LSZH (low smoke zero halogen)
• kabel met vlamvertragende mantel (FRNC)
• kleur: blauw
• conform: RoHS, ISO/IEC 11801 2nd ed., IEC 61156-5, EN 50173-1 en EN 50288-9-1
• compatibel met Class FA (1200 MHz), Power over Ethernet (PoE)/PoE+ en VoIP (Voice over IP)
• diameter kabel: 7,8 mm
• met meteraanduiding op de kabel
