Floppy (v) + SATA data (v) naar SATA data en 5V + 12V voeding kabel - SATA600 - 6 Gbit/s

Deze kabel kunt u gebruiken om een SATA HDD, SSD of ander soort drive te verbinden met uw moederbord (SATA + Floppy). Deze kabel volgt de SATA 600 (SATA 3.0) specificatie en is geschikt voor data snelheden tot 6 Gbit/s.

Geschikt voor moederborden met Floppy aansluiting voor voeding

Er zijn moederborden die over een Floppy voedingsaansluiting beschikken. Deze aansluiting kan gebruikt worden om apparaten (bijvoorbeeld HDD's) te voorzien van voeding. Met deze adapter kunt u een apparaat met SATA aansluiting voorzien van voeding via een Floppy aansluiting van uw moederbord. Deze adapter is o.a. compatibel met moederborden binnen de Fujitsu D3003/3313 series en Gigabyte GA-H110TN Mini-ITX series.

SATA 7-pins

Serial ATA (ook wel SATA of S-ATA genoemd), staat voor Serial Advanced Technology Attachment. Deze computerkabel is ontworpen voor het transport van data tussen een computer en een HDD, SSD of (interne) CD/DVD speler. Serial ATA vervangt de oudere Parallel ATA (ook wel PATA of P-ATA genoemd) of IDE-kabel.

SATA 15-pins

De voedingskabels voor SATA-schijven zijn anders en compacter dan de gangbare en oudere Molex 4-pins-connectoren. Deze bieden een aantal voordelen, waaronder de mogelijkheid om schijven te verwisselen terwijl er spanning op staat (hot swappable) en een extra pin ten behoeve van vertraagde (vertrapte) opstart (staggered spinup) vanuit de voeding zodat niet alle schijven tegelijk opstarten en ineens een grote stroombehoefte vragen.

SATA 22-pins

Een 22-pins SATA kabel kan zowel data als voeding doorgeven. In feite combineert de 22-pins connector de 7-pins connector voor data met de 15-pins connector voor voeding.

3,5'' Floppy connector

De 3,5 inch Floppy Drive power connector is een Berg connector. Dit is een type connector ontwikkeld door de Berg Electronics Corporation die toegepast wordt op computer hardware. De 4-pins connector wordt veelal toegepast op 3,5'' floppy disk drive units om deze te voorzien van stroom. Deze connector wordt meestal gewoon Floppy power connector, of simpelweg Floppy 4-pins, maar staat ook bekend als LP4 of Mini Molex connector.

Specificaties Floppy (v) + SATA data (v) naar SATA data en 5V + 12V voeding kabel - SATA600 - 6 Gbit/s

• connectoren data: SATA 7-pins (vrouwelijk) - SATA 7-pins (vrouwelijk)
• connectoren voeding: Floppy 4-pins (vrouwelijk) - SATA 15-pins (vrouwelijk)
• versie met 4 voedingsaders: rood = 5V / geel = 12V / zwart = aarde
• gebruik: moederbord (Floppy + SATA) > drive (SATA)
• versie: volgt de SATA600 (SATA 3.0) specificaties
• ook compatibel met SATA150 (1,5Gb/s) en SATA300 (3Gb/s)
• aders: niet bekend
• American Wire Gauge: 30 AWG (data) / 22 AWG (voeding)
• datasnelheid: tot 6 Gbit/s

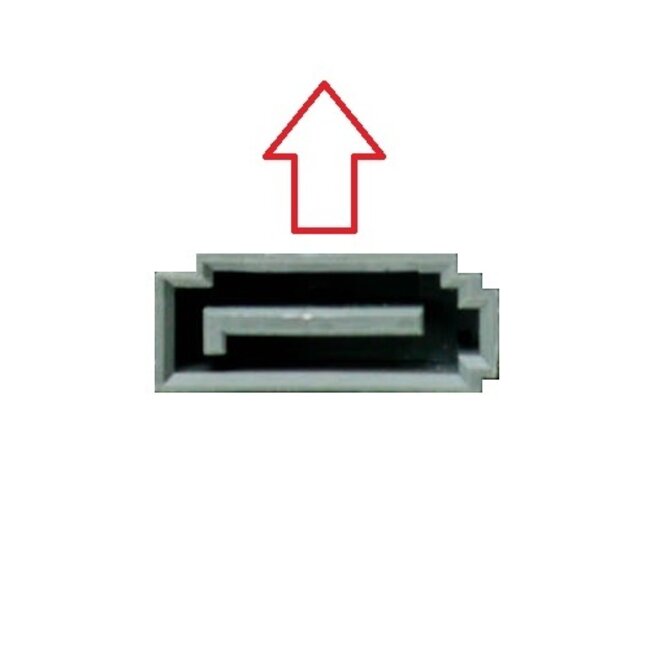

• type connectoren data: recht / 90° haaks (naar boven)
• type connectoren voeding: recht / recht zonder metalen klem
• type kabel: plat
• lengte kabel: ca 30 cm (zonder connectoren)
• conform: RoHS
• kleur: rood
• garantie: 2 jaar
