Fakra Z (v) - RP-SMA (m) adapter kabel - RG316 - 50 Ohm

Gebruik deze adapter om een verbinding te realisen tussen apparaten en/of accessoires met Fakra connector en RP-SMA aansluiting. De kabel is eenvoudig te plaatsen, schroeven of draden doorknippen is niet nodig.

Kenmerken:

• 50 Ohm impedantie
• RG-316 kabel
• koperen geleider
• dubbel afgeschermde kabel
• vergulde SMA connector

RG kabels

Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.

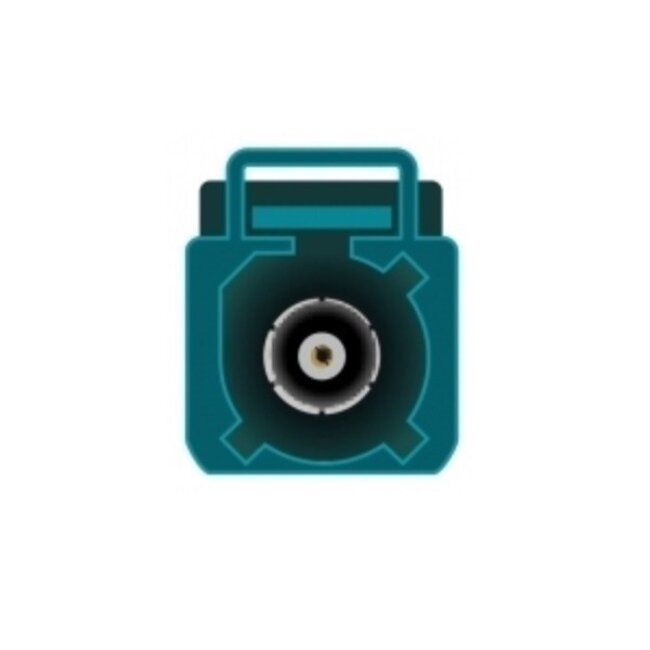

Fakra connector

Molex Fakra connectoren worden gebruikt bij coaxiale verbindingen bij apparatuur met externe antennes. Fakra connectoren zijn er in verschillende uitvoeringen met verschillende kleuren. Door de verschillende behuizingen passen de verschillende kleuren niet in elkaar. De Fakra connector wordt veel gebruikt in de auto branche, maar ook bij telecommunicatie en leger/ruimtevaart voor GPS toepassingen. De Fakra Z aansluiting is geschikt voor alle Fakra connectoren en wordt veel gebruikt bij testen.

SMA connector

De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

In totaal zijn er 4 soorten SMA connectoren:

• SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
• SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
• RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
• RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

Specificaties Fakra Z (v) - RP-SMA (m) adapter kabel - RG316 - 50 Ohm

• connectoren: Fakra Z (vrouwelijk) - RP SMA (mannelijk)
• uitvoering connectoren: rechte Fakra - rechte RP SMA
• type kabel: RG-316
• type ader: CU koper
• impedantie: 50 Ohm
• demping per meter: 2 dB @ 2.4 GHz
• minimale buigradius: 10,5 mm
• diameter kabel: 2,6 mm
• dubbel afgeschermde kabel
• vergulde SMA connector
• gebruik: automotive, telecommunicatie en diverse andere apparaten met antennes
• levering omvat 1 adapter kabel
• conform: RoHS
• kleur: transparant (kabel) / goud (SMA plug) / RAL 5021 Water Blue (Fakra plug)
• garantie: 2 jaar
