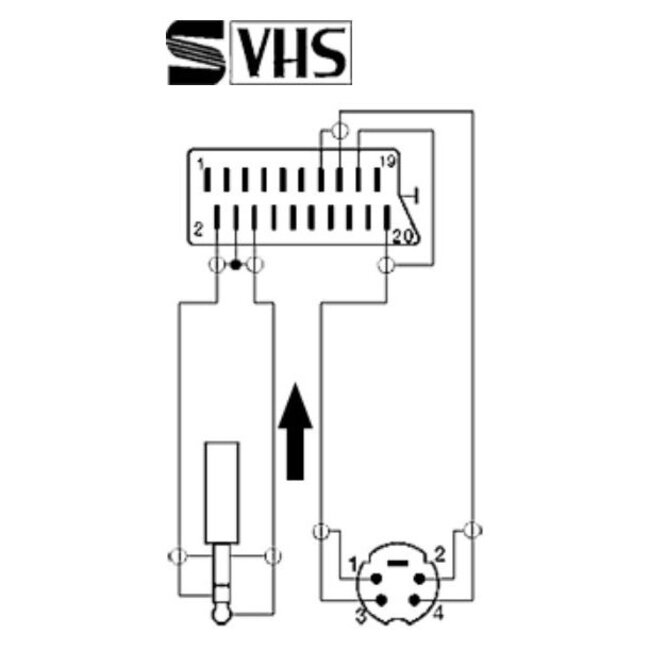

S-VHS en 3,5mm Jack (m) naar Scart (m) kabel
Deze kabel kunt u gebruiken om een apparaat met S-VHS uitgang te verbinden met een apparaat met Scart ingang. Naast video geeft deze kabel ook audio door, mits de 3,5mm Jack connector aangesloten wordt. Belangrijk is dat het apparaat met Scart aansluiting wel S-VHS ondersteunt over deze poort.
Scart kabel
De scart connector, ook wel Euroconnector genoemd, is een van oorsprong Franse standaard ontworpen in 1978 voor het verbinden van audio/video apparatuur. Scart is feitelijk een afkorting en staat voor Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs (Unie van radio- en televisiefabrikanten). Een scart connector bestaat uit 21 pinnen en verstuurt analoge audio- en videosignalen in beide richtingen. Scart kan naast composiet tevens in een hogere kwaliteit via RGB signalen doorsturen en in de jaren '90 is daar, door de populariteit van videocamera's en videorecorders de S-Video doorgave aan toegevoegd.
S-VHS / S-Videokabel
S-VHS staat voor Super VHS en is een verbeterde versie van de opname- en afspeelstandaard VHS. De S-VHS connector vindt u op camera's, game consoles, (oudere) laptops en (oudere) videokaarten, televisies, projectoren en andere schermen. De kwaliteit van video via een S-VHS verbinding is beter dan composiet, maar minder dat component. De SVHS connector wordt ook wel S-Video (separate video), Hosiden, Y/C of Mini DIN (4-pins) genoemd.
Audio via 3,5mm Jack connector
Een S-VHS kabel dient enkel voor het overdragen van video. Een S-VHS kabel ondersteunt geen audiodoorgave. Sluit daarom voor geluid de 3,5mm Jack audio connector aan op de audio-uitgang.
S-VHS wordt niet altijd meer ondersteunt
De S-VHS connector is vooral geadopteerd door de fabrikanten van Mini DV videocamera's om zo de camera's te kunnen voorzien van een compacte maar hoge kwaliteit (voor die tijd) video-uitgang. Sinds de camera's beschikken over SD kaarten i.p.v. opnamebandjes, en HDMI aansluitingen i.p.v. analoge video uitgangen komt u de S-VHS connector nauwelijks nog tegen. Ook veel nieuwe televisies beschikken niet meer over een S-VHS connector, hebben geen scartpoort meer en/of hebben geen scart poort meer die S-VHS ondersteunt. U dient hier rekening mee te houden indien u verloopadapters en/of kabels naar Scart wilt gebruiken om S-VHS apparaat te verbinden met een (nieuwe) TV.
Specificaties S-VHS en 3,5mm Jack (m) naar Scart (m) kabel
- connectoren: S-VHS en 3,5mm Jack (mannelijk) - Scart (mannelijk)
- signaalrichting: S-VHS + 3,5mm Jack > Scart
- signaaltype: analoog audio/video
- uitvoering: standaard connectoren
- type kabel: rond (standaard kabel)
- voor doorgave van audio- en videosignalen
- aders: CCS (Copper Clad Steel - Staal bekleed met koper)
- American Wire Gauge: niet bekend
- diameter kabel: niet bekend
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
