DVI-I Dual Link monitor verlengkabel

Gebruik deze DVI Dual Link verlengkabel om uw huidige DVI kabel te verlengen. Hierdoor kunt u de afstand tussen uw apparaten vergroten. Geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA) of 3840 x 2400 @ 30 Hz (WQUXGA).

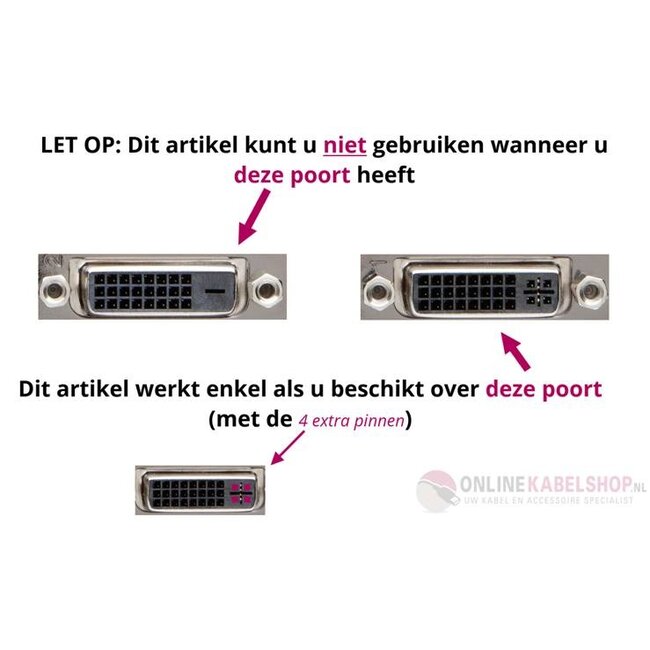

Let op! Dit is een DVI-I kabel. Controleer uw poort!

Dit kabel heeft een mannelijke DVI-I connector. Controleer of uw poort ook DVI-I (24+5-pins) is. Een DVI-I poort herkent u aan de 4 gaatjes rond het platte streepje. Beschikt uw DVI aansluiting niet over deze gaatjes, maar heeft deze alleen 24 gaatjes en een plat streepje? Dan is het een DVI-D (24+1-pins) aansluiting. Hierop kunt u geen DVI-I connector aansluiten.

Let op! Verlengen zorgt ook voor signaalverlies

Het verlengen van een DVI kabel kan de signaalsterkte doen afnemen. Een kabel korter dan 5 meter verlengen is geen probleem, maar bij langere kabels kan de signaalsterkte dusdanig afnemen dat een lagere resolutie of lagere Hz ingesteld moet worden om beeld te krijgen. Onze ervaring is dat de oorspronkelijke DVI kabel + het verlenggedeelte bij elkaar niet langer dan 5 meter mogen zijn om resoluties hoger dan 1920 x 1200 @ 60 Hz weer te geven en 7,5 tot 10 meter voor 1920 x 1200 @ 60 Hz weergave.

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties DVI-I Dual Link monitor verlengkabel

• connectoren: DVI-I (mannelijk) - DVI-I (vrouwelijk)
• DVI-I Dual Link 24+5-pins connectoren
• DVI mannelijk: compatibel DVI-I 24+5-pins aansluitingen (niet compatibel met DVI-D 24+1-pins aansluitingen)
• DVI vrouwelijk: compatibel met DVI-I 24+5-pins, DVI-I 18+5-pins, DVI-D 24+1-pins, DVI-D 18+1-pins en DVI-A 12+5-pins connectoren
• voor doorgave van videosignalen (geen audio)
• geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA) of 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI connector met schroeven en DVI aansluiting met schroefingangen voor optimale connectie
• American Wire Gauge: 30 AWG
• aders: CU koper
• diameter kabel: 8 mm
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
