DVI-I Dual Link - Tulp component video kabel

U kunt deze kabel gebruiken om een apparaat met een component aansluiting te verbinden met een apparaat met DVI aansluiting. De kabel is niet richtingsgevoelig, signaaloverdracht werkt van DVI naar component en van component naar DVI.

Let op! De DVI poort moet Component (YPbPr) compatibel zijn

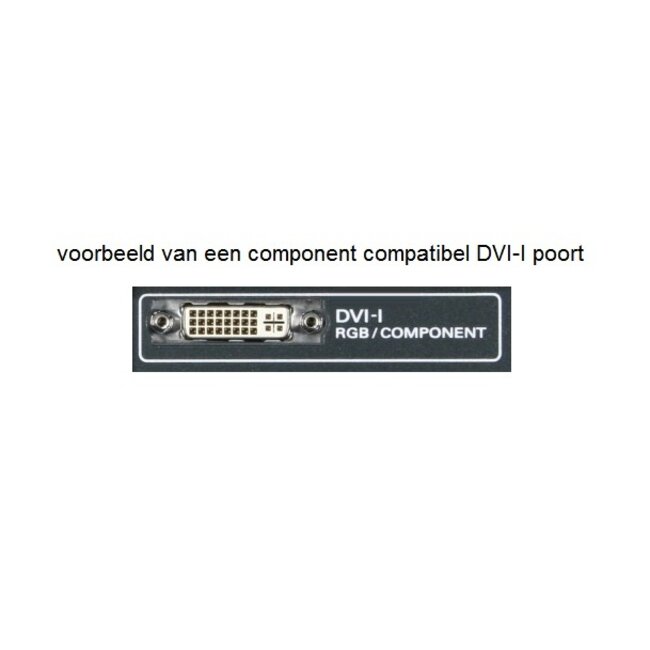

Belangrijk is wel dat het apparaat met de DVI in- of uitgang RGB (component/YPbPr) signalen moet ondersteunen. Controleer daarom of uw ATI kaart/videokaart via de DVI aansluiting omschakelbaar is naar component (YPbPr), zodat u component signalen uit kunt sturen. Voor schermen/projectoren geldt hetzelfde, maar hierbij staat het in de regel bij de poort zelf aangegeven. Controleer daarom of er bij de DVI poort 'YPbPr' of 'component' staat.

Controleer of het apparaat met DVI aansluiting een DVI-I aansluiting heeft

Controleer of de DVI poort van uw apparaat een DVI-I aansluiting is. Een DVI-I aansluiting beschikt over 24 pinnen met daarnaast een plat streepje en daar omheen weer 4 pinnen (24+5-pins).

Let op! Een verloop naar DVI-D of HDMI is niet mogelijk!

Een verloop naar DVI-D of HDMI is niet mogelijk, deze adapter laat alleen analoge signalen door. U kunt de mannelijke DVI-I connector dus niet laten verlopen naar DVI-D of HDMI. Dit zal niet werken.

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld en geen geluid. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

YPbPr en YCbCr

Component is er in twee varianten, te weten YPbPr en YCbCr. YPbPr is de analoge tegenhanger van de digitale YCbCr. YPbPr gebruikt een verbinding die bestaat uit 3 kabels (rood-groen-blauw) in tegelstelling tot YCbCr dat slechts 1 kabel gebruikt. YPbPr wordt gebruikt als verbinding tussen videospelers (DVD-spelers, HD-recorders, Blu-Ray spelers, HD-decoders, spelcomputers etc.) en televisietoestellen en projectoren/beamers. Apparaten met YCbCr sturen digitale component signalen door 1 kabel. MPEG compressie, gebruikt in DVD's, digitale televisie en Video CD's wordt gedecodeerd in YCbCr en digitale camcorders (Mini DV, DV, Digital Betacam etc.) sturen YCbCr door via digitale kabels zoals Fire Wire of SDI.

YUV

YUV is de kleurenruimte die binnen het PAL systeem wordt gebruikt. PAL is de norm in het grootste deel van Europa en vele andere landen. Y staat voor helderheidcomponent (luminantie) en U en V zijn de kleurcomponenten (chrominantie). De YCbCr- en YPbPr-kleurenruimtes, welke gebruikt worden bij componentvideo zijn van YUV afgeleid (Cb/Pb en Cr/Pr zijn eenvoudigweg geschaalde versies van U en V). Zo kan het voorkomen dat een component kabel of aansluiting als YUV aangeduid wordt. YIQ is overigens de kleurenruimte binnen het NTSC systeem (standaard van o.a. de VS).

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties DVI-I Dual Link - Tulp component video kabel

• connectoren: DVI-I (mannelijk) - Component (mannelijk)
• DVI-I Dual Link 24+5-pins connector
• compatibel met DVI-I 24+5-pins aansluiting (niet compatibel met DVI-D 24+1-pins)
• toepassing: videokaarten met YPbPr compatibel DVI-I uitgang of schermen met YPbPr compatibel DVI-I ingang
• kleurmarkering: rood, groen en blauw (RGB)
• voor doorgave van videosignalen (geen audio)
• DVI connectoren met schroeven voor optimale connectie
• American Wire Gauge: niet bekend
• aders: niet bekend
• diameter kabel: niet bekend
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
