DVI EDID Emulator (4K 60Hz HDR)

Gebruik deze EDID Emulator om continu een aangesloten monitor te emuleren. Hierdoor denkt het uitsturende apparaat dat er continu een monitor aangesloten is en zal deze het signaal niet veranderen of uitschakelen wanneer de verbinding wordt onderbroken. De DVI EDID Emulator ondersteunt vrijwel alle resoluties tot een maximale resolutie van 2560 x 1600 @ 60 Hz (WQXGA) of 3840 x 2400 @ 30 Hz (WQUXGA).

Wanneer heeft u een EDID Emulator nodig?

Gebruik een EDID Emulator wanneer u problemen ondervindt met DVI schakelaars, DVI splitters of DVI converters. Wanneer u merkt dat u continu resoluties in moet stellen na schakelen, of wanneer het schakelen vrij lang duurt omdat telkens opnieuw het overeenstemmingsprotocol (handshake) doorlopen moet worden. In dit soort situaties is een EDID Emulator de oplossing.

Hoe werkt de EDID Emulator?

1. Sluit de mannelijke DVI zijde van de EDID Emulator aan op het uitsturende apparaat (de bron). 2. Sluit vervolgens de DVI connector van de kabel vanaf uw schakelaar, splitter, converter of scherm aan op de vrouwelijke zijde van de EDID Emulator. 3. Koppel de DVI kabel direct weer los 4. LED knippert op de DVI Emulator: back-up modus is ingeschakelt 5. Koppel de DVI connector van uw kabel binnen 5 seconden weer aan: EDID Emulator kopieert scherm EDID

Opnieuw proberen?

Koppel de DVI connector van uw kabel na 10 seconden weer aan: EDID Emulator wordt teruggezet naar fabrieksinstellingen

EDID (Extended Display Identification Data)

EDID kun je het beste omschrijven als een overeenstemmingsprotocol (handshake). Een communicatie tussen 2 apparaten met als resultaat de beste resolutie en beste audio instellingen die beiden ondersteunen. Wanneer er geschakeld of gesplitst wordt, en er dus meer dan 2 apparaten aangesloten worden, kan het lastig gaan worden. Zeker wanneer één of meerdere apparaten niet (exact) dezelfde specificaties hebben. Denk hierbij aan een meerdere schermen die niet dezelfde specificaties hebben, zoals bijv. een HD Ready TV (720p), Full HD TV (1080p) en 4K TV (2160p). Maar ook meerdere afspeelapparaten zoals een HDTV decoder (1080i), een Blu-Ray speler (4K) en een Full HD Mediaplayer (1080p). In sommige gevallen wordt de laagste videoresolutie gekozen, maar ook kan er helemaal geen beeld of geluid komen.

Let op! Alleen geschikt voor digitale video signalen

Dit is een adapter waarmee u kunt bereiken dat de connector past, geen converter om digitale signalen om te zetten in analoge signalen of andersom. Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-I / DVI-A naar VGA adapter of kabel gebruiken. Let op! Uw systeem moet dan wel beschikken over een DVI-I 24+5-pins uitgang.

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties DVI EDID Emulator (4K 60Hz HDR)

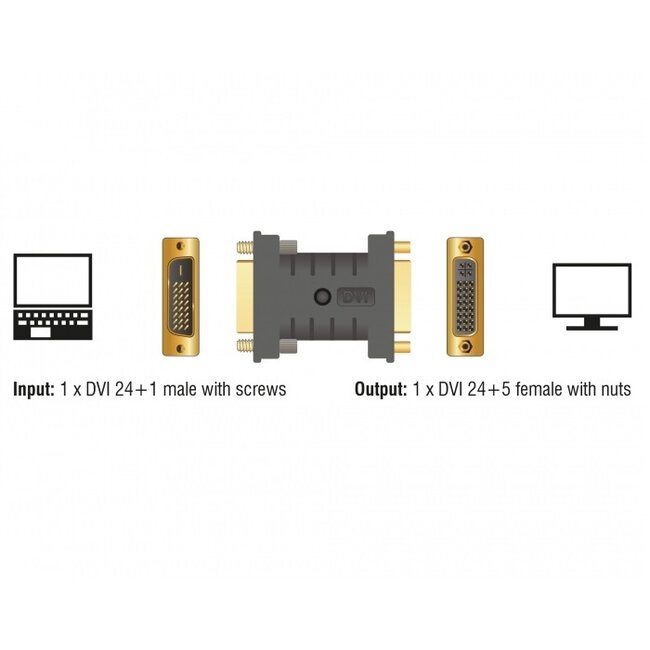

• connectoren: DVI-D (mannelijk) - DVI-I (vrouwelijk)
• DVI-D Dual Link 24+1-pins / DVI-I Dual Link 24+5-pins connectoren
• DVI mannelijk: compatibel met DVI-D 24+1-pins en DVI-I 24+5-pins aansluitingen
• DVI vrouwelijk: compatibel met DVI-I 24+5-pins, DVI-I 18+5-pins, DVI-D 24+1-pins en DVI-D 18+1-pins connectoren
• voor doorgave van videosignalen (geen audio)
• geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA) of 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI connector met schroeven en DVI aansluiting met schroefingangen voor optimale connectie
• emuleert continu een monitor voor behoud instellingen
• voor gebruik bij switches, splitters en converters
• vergulde contacten
• afgeschermde adapter
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
