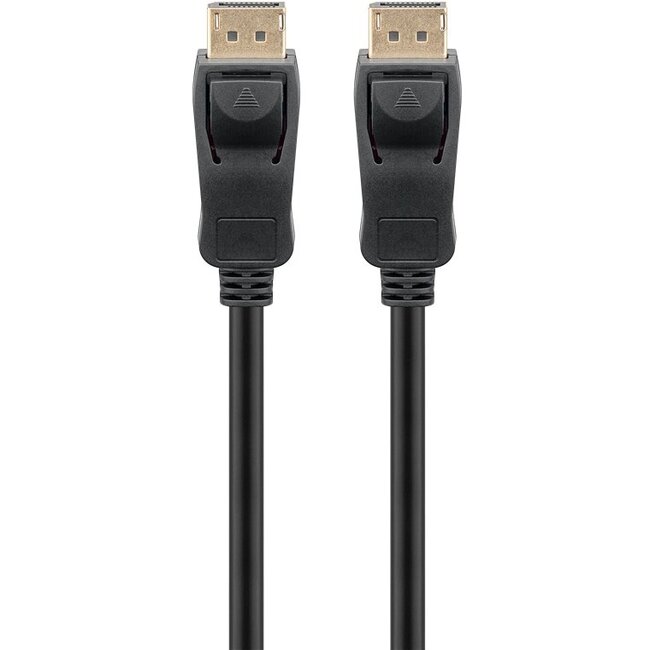

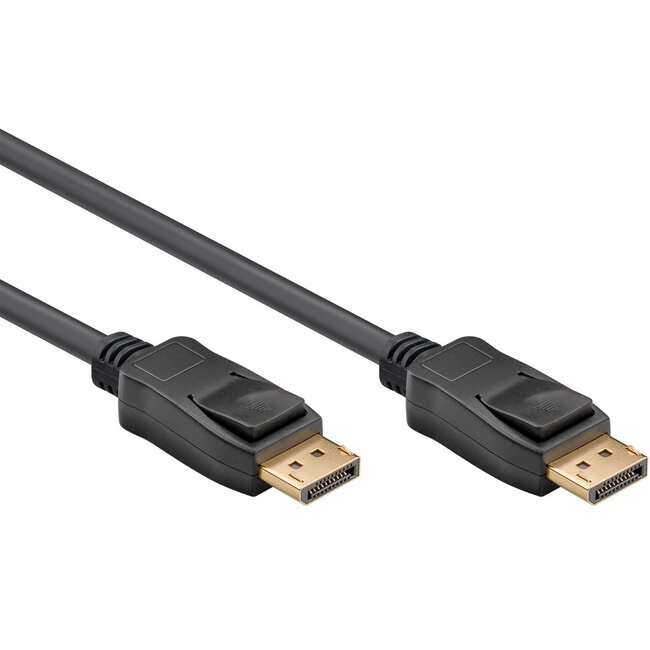

DisplayPort kabel - DP1.4 (8K 60Hz) - CCS aders

Gebruik deze DisplayPort versie 1.4 kabel om een computer met DisplayPort uitgang te verbinden met een monitor met DisplayPort ingang. Geschikt voor resoluties tot 7680 x 4320 @ 30 Hz, 5120 x 2880 @ 60 Hz of 3840 x 2160 @ 120 Hz. Dankzij ondersteuning voor voor Display Stream Compression 1.2 (DSC) is deze kabel ook geschikt voor resoluties tot 7680 x 4320 @ 60 Hz, 5120 x 2880 @ 120 Hz of 3840 x 2160 @ 240 Hz. Ook is deze kabel geschikt voor HDR.

Pin 20 is niet aangesloten

Pin 20 is bij deze kabel niet aangesloten. Deze kabel ondersteunt geen DP_PWR. Indien de fabrikant van uw apparaat niet expliciet vermeld dat u een DisplayPort PWR (DP_PWR) compatibel kabel nodig heeft, kunt u het beste een kabel gebruiken waarbij pin 20 niet aangesloten is.

Pin 20 - DP_PWR

Er zijn 2 soorten DisplayPort kabels, namelijk DisplayPort kabels die voeding meedragen over pin 20 (DisplayPort met DP_PWR: 3,3V / 500mA) en DisplayPort kabels waarbij pin 20 niet aangesloten is. Deze kabels dragen dus geen voeding mee. DP_PWR kan handig zijn om voeding te geven aan aangesloten apparaten, maar kan problemen (zelfs kortsluiting) geven wanneer deze voeding niet nodig is. Koop daarom alleen een kabel met DP_PWR wanneer de fabrikant van uw DisplayPort apparaat dit adviseert. Bij veel kabels en adapters staat niet of de kabel pin 20 aangesloten heeft, en of de kabel DP_PWR ondersteund. U kunt er dan altijd vanuit gaan dat pin 20 niet aangesloten is.

Met HDCP ondersteuning

HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.

Koper, aluminium en staal

Het is algemeen bekend dat koper het beste geleid. Omdat de koperprijs de laatste jaren flink stijgt gaan fabrikanten op zoek naar goedkopere alternatieven om zo de verkoopprijs te drukken. Alternatieven voor koper zijn aluminium (CCA) of staal (CCS). Deze kabels zien er vaak exact hetzelfde uit als koperen kabels. Daarom is het moeilijk om het verschil te herkennen. Nadelen van aluminium en stalen kabels ten opzichte van koper zijn dat ze meer verlies geven bij langere lengtes, de demping veel hoger is en de kans op kabelbreuken veel groter is.

Wat is DisplayPort?

DisplayPort is een audio- en videostandaard ontwikkeld door de Video Electronics Standards Association (VESA). Deze standaard bestaat sinds 2005 en wordt voornamelijk gebruikt voor de overdracht van beeld, bijvoorbeeld tussen computer en beeldscherm. Verschillende fabrikanten, waaronder ATI, Dell, HP, Samsung, Philips en Intel, zitten achter de DisplayPort standaard. HDMI is een grote concurrent van DisplayPort, alleen is deze laatste aangezien er geen royalty's of licenties betaald hoeven te worden, goedkoper te implementeren. Daarnaast wordt een DisplayPort kabel vaak gebruikt om een VGA of DVI kabel te vervangen. Een kleine variant van de DisplayPort kabel is de Mini DisplayPort kabel.

Mini DisplayPort

Diverse nieuwe notebooks zijn voorzien van een Mini DisplayPort aansluiting. Hier kan een kabel of adapter op aangesloten worden die kan verlopen naar (mini) DisplayPort, HDMI, DVI en VGA.

Specificaties DisplayPort kabel - DP1.4 (8K 60Hz) - CCS aders

• connectoren: DisplayPort (mannelijk) - DisplayPort (mannelijk)
• geschikt voor doorgave van audio- en videosignalen
• ondersteuning voor Display Stream Compression 1.2 (DSC)
• maximale resoluties bij schermen met DSC ondersteuning: 7680 x 4320 @ 60 Hz 5120 x 2880 @ 120 Hz 3840 x 2160 @ 240 Hz
• maximale resoluties bij schermen zonder DSC ondersteuning: 7680 x 4320 @ 30 Hz 5120 x 2880 @ 60 Hz 3840 x 2160 @ 120 Hz
• totale bandbreedte: tot 32,40 Gbit/s (HBR3)
• volgt de DisplayPort 1.3 / DisplayPort 1.4 specificaties
• ondersteunt High Dynamic Range (HDR / HDR10)
• ondersteunt HDCP 1.4 en HDCP 2.2
• American Wire Gauge: 30 AWG
• aders: CCS (Copper Clad Steel - Staal bekleed met koper)
• dubbel afgeschermde kabel
• vergulde contacten
• DisplayPort PWR*: Pin 20 is niet aangesloten (geen ondersteuning voor DP_PWR 3.3 V 500 mA)
• diameter kabel: 6 mm
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

Pin 20 - DP_PWR*

Er zijn 2 soorten DisplayPort kabels, namelijk DisplayPort kabels die voeding meedragen over pin 20 (DisplayPort met DP_PWR: 3,3V / 500mA) en DisplayPort kabels waarbij pin 20 niet aangesloten is. Deze kabels dragen dus geen voeding mee. DP_PWR kan handig zijn om voeding te geven aan aangesloten apparaten, maar kan problemen (zelfs kortsluiting) geven wanneer deze voeding niet nodig is. Koop daarom alleen een kabel met DP_PWR wanneer de fabrikant van uw DisplayPort apparaat dit adviseert. Bij veel kabels en adapters staat niet of de kabel pin 20 aangesloten heeft, en of de kabel DP_PWR ondersteund. U kunt er dan altijd vanuit gaan dat pin 20 niet aangesloten is.
