DisplayPort (m) - DisplayPort (v)
DisplayPort 1.3/1.4 / HDCP2.2
scherm met DSC: 8K@60Hz / 5K@120Hz / 4K@240Hz
scherm zonder DSC: 8K@30Hz / 5K@60Hz / 4K@120Hz
voor (paneel)inbouw

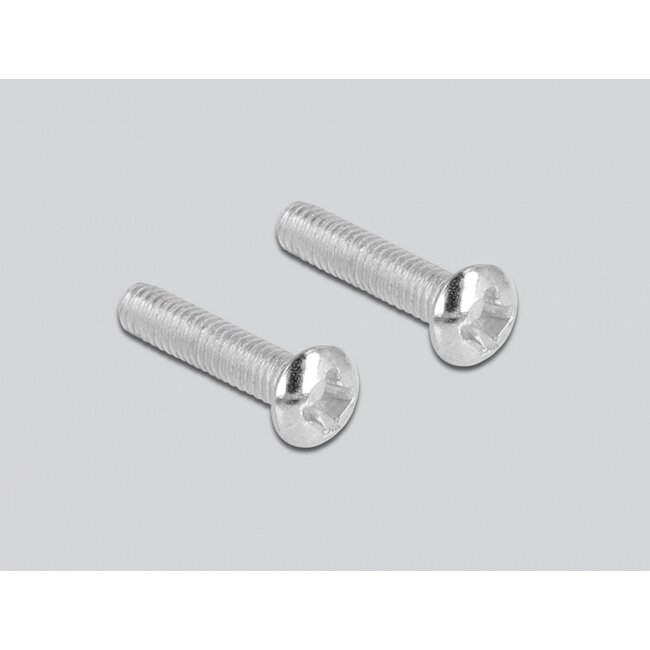

1 zijde met 2 schroefgaten (incl. schroeven)
ondersteunt DP_PWR (pin 20
Lees meer.
DisplayPort versie 1.4 inbouwadapter die u kunt gebruiken om een DisplayPort aansluiting te realiseren op een door u gewenste plaats. Geschikt voor resoluties tot 7680 x 4320 @ 30 Hz, 5120 x 2880 @ 60 Hz of 3840 x 2160 @ 120 Hz. Dankzij ondersteuning voor voor Display Stream Compression 1.2 (DSC) is deze kabel ook geschikt voor resoluties tot 7680 x 4320 @ 60 Hz, 5120 x 2880 @ 120 Hz of 3840 x 2160 @ 240 Hz.
Gebruik deze adapter om een DisplayPort aansluiting te realiseren in een paneel, systeemkast, auto of andere plaats waar deze gewenst is.
Pin 20 is bij deze adapter aangesloten. Deze adapter ondersteunt daarom DP_PWR. Indien de kabel die u op de adapter aansluit ook DP_PWR ondersteunt, wordt DP_PWR via pin 20 doorgegeven. Indien de kabel die u op de adapter geen DP_PWR ondersteunt, functioneert deze adapter gewoon als adapter zonder DP_PWR en wordt er geen voeding doorgegeven over pin 20.
Er zijn 2 soorten DisplayPort kabels, namelijk DisplayPort kabels die voeding meedragen over pin 20 (DisplayPort met DP_PWR: 3,3V / 500mA) en DisplayPort kabels waarbij pin 20 niet aangesloten is. Deze kabels dragen dus geen voeding mee. DP_PWR kan handig zijn om voeding te geven aan aangesloten apparaten, maar kan problemen (zelfs kortsluiting) geven wanneer deze voeding niet nodig is. Koop daarom alleen een kabel met DP_PWR wanneer de fabrikant van uw DisplayPort apparaat dit adviseert. Bij veel kabels en adapters staat niet of de kabel pin 20 aangesloten heeft, en of de kabel DP_PWR ondersteund. U kunt er dan altijd vanuit gaan dat pin 20 niet aangesloten is.
HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.
DisplayPort is een audio- en videostandaard ontwikkeld door de Video Electronics Standards Association (VESA). Deze standaard bestaat sinds 2005 en wordt voornamelijk gebruikt voor de overdracht van beeld, bijvoorbeeld tussen computer en beeldscherm. Verschillende fabrikanten, waaronder ATI, Dell, HP, Samsung, Philips en Intel, zitten achter de DisplayPort standaard. HDMI is een grote concurrent van DisplayPort, alleen is deze laatste aangezien er geen royalty's of licenties betaald hoeven te worden, goedkoper te implementeren. Daarnaast wordt een DisplayPort kabel vaak gebruikt om een VGA of DVI kabel te vervangen. Een kleine variant van de DisplayPort kabel is de Mini DisplayPort kabel.
Diverse nieuwe notebooks zijn voorzien van een Mini DisplayPort aansluiting. Hier kan een kabel of adapter op aangesloten worden die kan verlopen naar (mini) DisplayPort, HDMI, DVI en VGA.
