MHF I (v) - RP-TNC (v) kabel met afdichtring - Micro Coax (1,37 mm)
Gebruik deze adapter om een antenne met RP-TNC connector te verbinden met een (portable) apparaat met een MHF I antenne aansluiting.
Kenmerken:
- 50 Ohm impedantie
- Micro Coax (1,37 mm) kabel
- geschikt voor (paneel)inbouw (incl. ring en moer)
- afdichtring aan RP-TNC zijde maakt de aansluiting spatwaterdicht
- koperen geleider
- afgeschermde kabel
- vergulde MHF connector

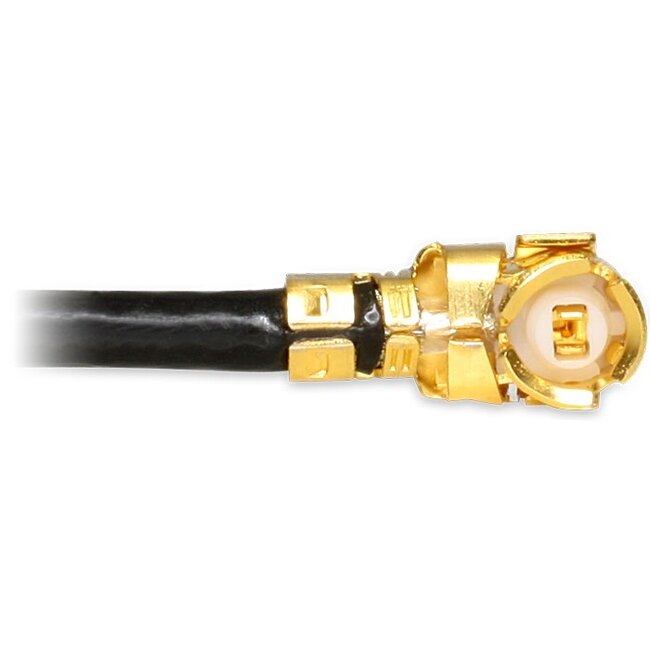

MHF connector
MHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is.
Verschillende soorten MHF connectoren:
- MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mm
- MHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
- MHF III / MHF 3: hoogte = 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
- MHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mm
- MHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mm

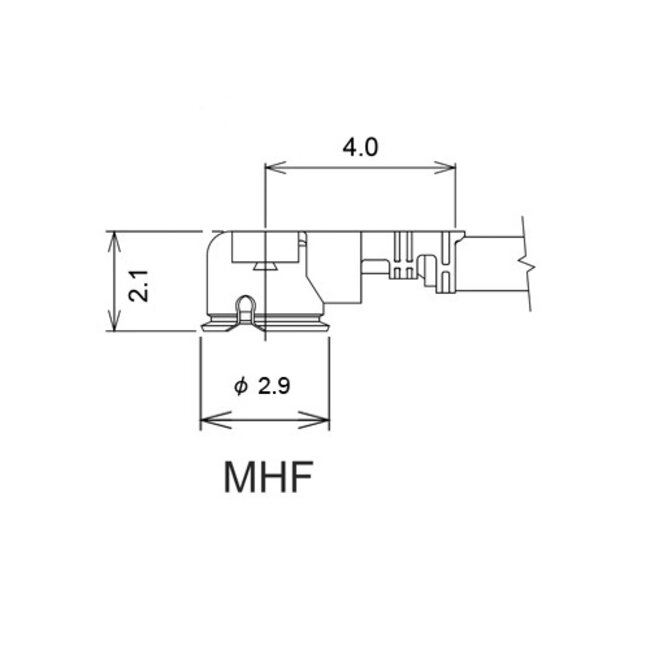

MHF I (MHF1) connector
De MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met:
- Hirose U.FL plug U.FL-LP-040
- Hirose U.FL plug U.FL-LP-068
- Hirose U.FL plug U.FL-LP-066
- Hirose U.FL plug U.FL-LP-088
- Sunridge MCBG plug MCBG#68
- Sunridge MCBG plug MCBG#59
- I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)
MHF II (MHF2) connector
De MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met:
- Hirose U.FL plug U.FL-LP(V)-040
- Sunridge MCBG2 plug MCBG2#68
- I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)
MHF III (MHF3) connector
De MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met:
- Hirose W.FL plug W.FL-LP-040
- Sunridge MCD plug MCD#60 / MCD#68
- I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)
MHF IV (MHF4 / MHF 4L) connector
De MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met:
- Murata HSC plug MHXP32
- I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)
TNC connector
De TNC connector is een in de jaren '50 ontworpen schroefbare versie van de BNC connector. De connector heeft in de regel een 50 Ohm impedantie, maar is (zeldzaam) ook te vinden als 75 Ohm connector. De TNC connector werkt het beste bij 0-11 GHz toepassingen en presteert beter dan de BNC connector op microgolf frequenties.
Omgekeerde polariteit TNC connectoren
Naast standaard TNC connectoren zijn er ook omgekeerde polariteit TNC connectoren (Reverse Polarity TNC) Dit is een variatie van de TNC connector waarbij de binnenste pin van geslacht wisselt. TNC connectoren zijn niet compatibel met RP-TNC connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)TNC aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

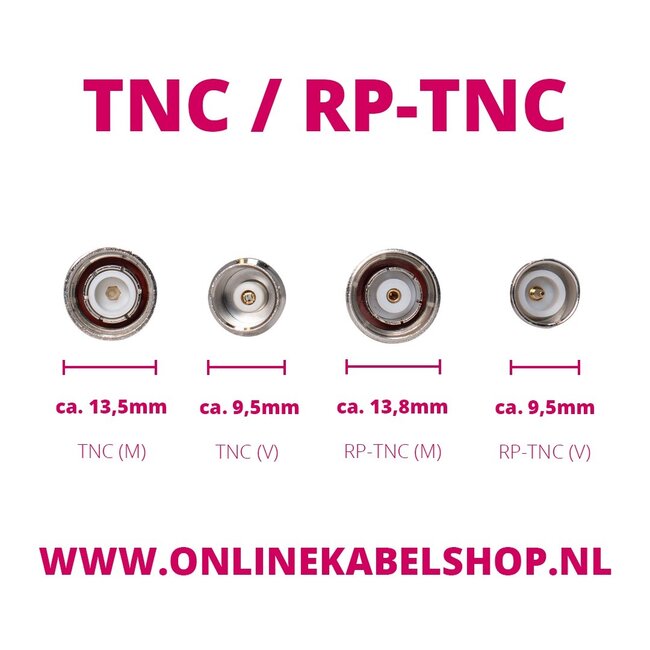

In totaal zijn er 4 soorten TNC connectoren:
- TNC mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- TNC vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-TNC mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)

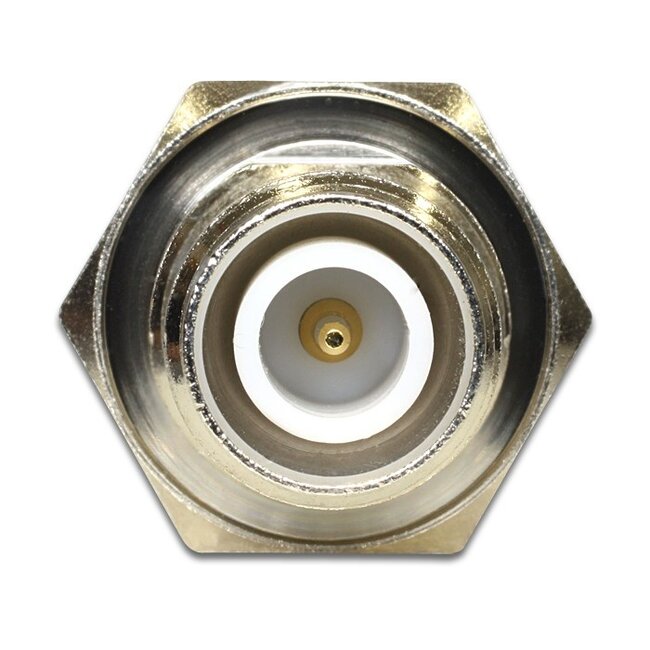

- RP-TNC vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties MHF I (v) - RP-TNC (v) kabel met afdichtring - Micro Coax (1,37 mm)
- connectoren: MHF I (vrouwelijk) - RP TNC (vrouwelijk)
- uitvoering connectoren: haakse MHF - rechte RP TNC
- type kabel: 20278-112R-37 / Micro Coax (1,37 mm)
- geschikt voor (paneel)inbouw (incl. ring en moer)
- afdichtring aan RP TNC zijde maakt de aansluiting spatwaterdicht
- lengte schroefdraad: niet bekend
- type ader: CU koper
- impedantie: 50 Ohm
- demping per meter: 2,5 dB @ 2.4 GHz</li>
- minimale buigradius: 9 mm
- diameter kabel: 1,37 mm
- afgeschermde kabel
- vergulde MHF connector
- gebruik: aansluiten van antennes (o.a. Wi-Fi, GPS, etc.) op notebooks, smartphones, tablets en andere kleine (portable) apparaten
- levering omvat 1 kabel
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
