USB Mini B haaks naar USB-A kabel - USB2.0 - tot 2A
Gebruik deze kabel om een (portable) apparaat met Mini USB aansluiting te verbinden met uw PC, notebook of lader met USB-A aansluiting. Deze kabel volgt de USB2.0 specificatie en is geschikt voor data snelheden tot 480 Mbit/s.

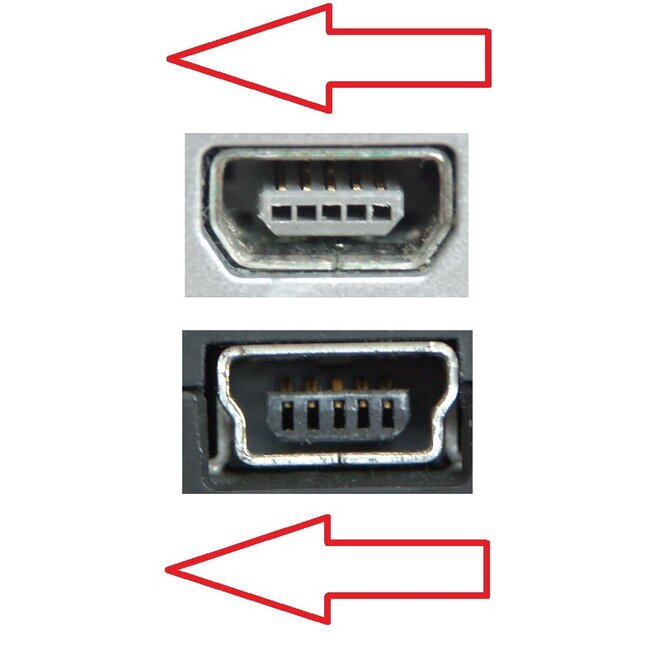

90° haakse Mini USB connector
Controleer goed de aansluiting op uw apparaat zodat u zeker weet dat de haakse richting van deze kabel de juiste is voor uw toepassing.
Mini USB type B
De Mini USB type B connector, ook wel Mini-USB of USB Mini 5-pins genoemd, is de voorloper van de Micro USB connector. Deze connector komt u vooral tegen bij foto- en videocamera's en USB2.0 2,5'' portable HDD's. Ook veel eReaders, tablets, mp3 spelers, navigatiesystemen en andere (portable) apparaten beschikken dikwijls over een Mini USB aansluiting.
Geschikt voor data en laden
U kunt deze kabel gebruiken om data over te dragen tot 480 Mbit/s en (tegelijkertijd) uw apparaat van stroom* tot 2000 mA te voorzien.
American Wire Gauge
De American Wire Gauge (AWG) waarde zegt iets over de dikte van het koper. Hoe lager de AWG waarde, hoe dikker de koperen ader. De USB2.0 specificatie is ooit gemaakt met als doel data over te dragen en een aangesloten apparaat te voorzien van stroom tot 500 mA (0,5A). Met de komst van tablets en smartphones, die tot wel 3000 mA (3A) aan stroom nodig hebben om op te laden, is de specificatie eigenlijk niet meer geschikt. Hierdoor hebben kabelfabrikanten aanpassingen moeten doen aan kabels zodat deze in staat zijn meer stroom door te voeren. Onderstaand een overzicht van AWG waardes die geadviseerd worden bij bepaalde lengtes kabel. Indien de kabel langer wordt neemt het voltage af en duurt het laden dus langer.
Stroom tot 500 mA (0,5A) bij 5 Volt
AWG 28: tot 2 meter, hierna zal laden (aanzienlijk) langer duren
AWG 26: tot 3 meter, hierna zal laden (aanzienlijk) langer duren
AWG 24: laadt tot 5 meter zonder problemen
AWG 22: laadt tot 5 meter zonder problemen
AWG 20: laadt tot 5 meter zonder problemen
Stroom tot 1000 mA (1A) bij 5 Volt
AWG 28: tot 1 meter, hierna zal laden (aanzienlijk) langer duren
AWG 26: tot 2 meter, hierna zal laden (aanzienlijk) langer duren
AWG 24: tot 3 meter, hierna zal laden (aanzienlijk) langer duren
AWG 22: laadt tot 5 meter zonder problemen
AWG 20: laadt tot 5 meter zonder problemen
Stroom tot 2000 mA (2A) bij 5 Volt
AWG 28: tot 0,5 meter, hierna zal laden (aanzienlijk) langer duren
AWG 26: tot 1 meter, hierna zal laden (aanzienlijk) langer duren
AWG 24: tot 2 meter, hierna zal laden (aanzienlijk) langer duren
AWG 22: tot 3 meter, hierna zal laden (aanzienlijk) langer duren
AWG 20: laadt tot 5 meter zonder problemen
Stroom tot 2400 - 3000 mA (2,4A - 3A) bij 5 Volt
AWG 28: tot 0,5 meter, hierna zal laden (aanzienlijk) langer duren
AWG 26: tot 1 meter, hierna zal laden (aanzienlijk) langer duren
AWG 24: tot 1 meter, hierna zal laden (aanzienlijk) langer duren
AWG 22: tot 2 meter, hierna zal laden (aanzienlijk) langer duren
AWG 20: tot 3 meter, hierna zal laden (aanzienlijk) langer duren
De grens tussen 'normale snelheid' laden en 'aanzienlijk langer laden' ligt op het punt waarbij het voltage met 0,5V afgenomen is door de langere afstand die stroom moet overbruggen. Indien uw apparaat direct stroom gebruikt i.p.v. een accu die opgeladen wordt kan het dienst weigeren wanneer het voltage te laag wordt door de lengte van de kabel.
*Stroomdoorgave
De maximale stroomdoorgave is een advies wat wij geven n.a.v. informatie van de fabrikant/leverancier, feedback van klanten, eigen research in onze testruimte en informatie die wij online gevonden hebben. Het is een advies, een artikel kan een functie ondersteunen die wij hier niet toekennen aan het artikel.
Specificaties USB Mini B haaks naar USB-A kabel - USB2.0 - tot 2A
- connectoren: USB Mini-B (mannelijk) - USB-A (mannelijk)
- 90° haakse Mini USB connector (haaks naar links)
- versie: volgt de USB2.0 High Speed specificaties
- laadspecificatie: max. 5V / 2A*
- aders: niet bekend
- American Wire Gauge: 28 AWG (data) / 24 AWG (voeding)
- datasnelheid: tot 480 Mbit/s
- stroomdoorgave: tot 2000 mA (2 A)*
- afgeschermde kabel
- diameter kabel: niet bekend
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
*Stroomdoorgave
De maximale stroomdoorgave is een advies wat wij geven n.a.v. informatie van de fabrikant/leverancier, feedback van klanten, eigen research in onze testruimte en informatie die wij online gevonden hebben. Het is een advies, een artikel kan een functie ondersteunen die wij hier niet toekennen aan het artikel.
