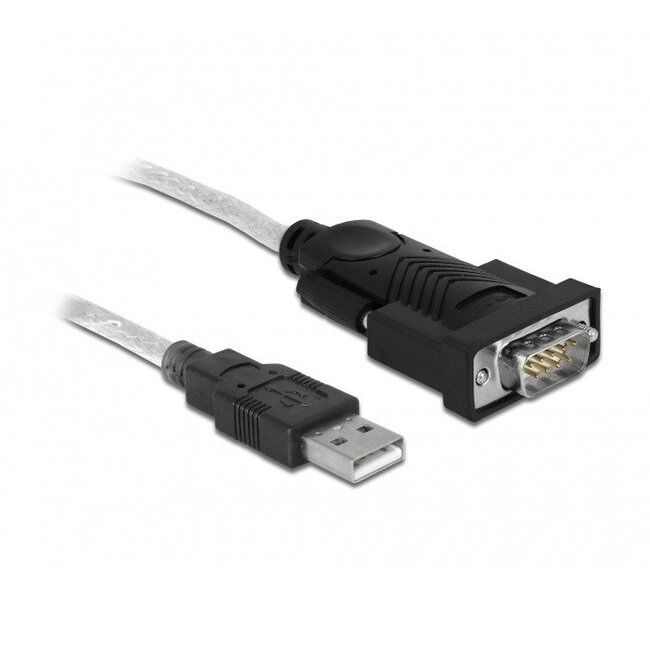

USB-A (m) naar 9-pins SUB-D / 25-pins SUB-D (m) seriële RS232 adapter / FTDI chip
Deze converter kunt u gebruiken om seriële apparaten met 9-pins of 25-pins SUB-D RS-232 aansluiting te verbinden met een computer of notebook met USB type A poort.
Let op!
Deze adapter is geschikt voor seriële RS-232 verbindingen. U kunt deze adapter NIET gebruiken voor parallelle printerpoorten. Om een printer met LPT poort (IEEE-1284) aan te sluiten op een USB poort van uw computer of notebook heeft een USB naar parallel adapter nodig.
FTDI Chipset
Future Technology Devices International, algemeen bekend onder de afkorting FTDI is een Schotse halfgeleider fabrikant die zich in USB technologie specialiseert. Het ontwerpt, maakt en ondersteunt apparaten en hun gerelateerde software stuurprogramma's voor het omzetten van o.a. RS-232, RS-485 of TTL seriële communicatie naar USB-signalen om oudere apparaten met moderne computersystemen te laten communiceren. Het vlaggenschip van het bedrijf is de FTDI Chip, een geïntegreerde schakeling die ook een algemeen gebruikt component is in elektronische toestellen die microcontrollers gebruiken. Kort samengevat, als de fabrikant de drivers niet levert, levert de FTDI chip ze vanuit de eigen database. Hierdoor werkt een adapter met FTDI chip vrijwel altijd.
SUB-D connectoren
SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.
RS-232 standaard
De RS232 is een standaard voor de communicatie tussen computers en randapparatuur of tussen computers onderling. De aansluiting lijkt op een VGA poort, maar heeft minder pinnen (9 in plaats van 15 bij VGA). Deze aansluiting is ooit ontwikkeld voor communicatie tussen modems en computerterminals, maar wordt tegenwoordig gebruikt door veel meer fabrikanten voor allerlei apparaten. Veelal dient de aansluiting om een apparaat te verbinden met een computer, of om updates of software te installeren (service poort).

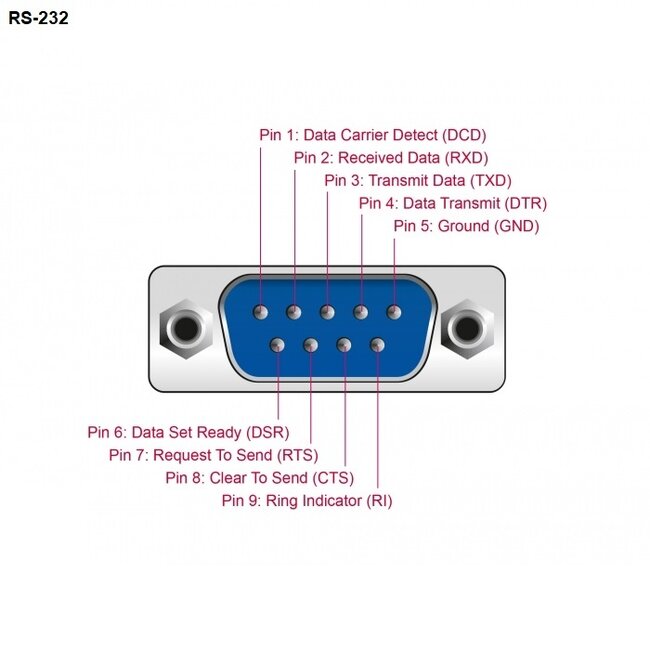

RS-232 pinout (pintoewijzing)
Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt:
- pin 1 tot 5 (boven van links naar rechts):
1= Data Carrier Detect (DCD)
2= Received Data (RXD)
3= Transmit Data (TXD)
4= Data Terminal Ready / Data Transmit (DTR)
5= Signal Ground (GND)
- pin 6 tot 9 (onder van links naar rechts):
6= Data Set Ready (DSR)
7= Request To Send (RTS)
8= Clear To Send (CTS)
9= Ring Indicator (RI)
- protective ground (buitenzijde)

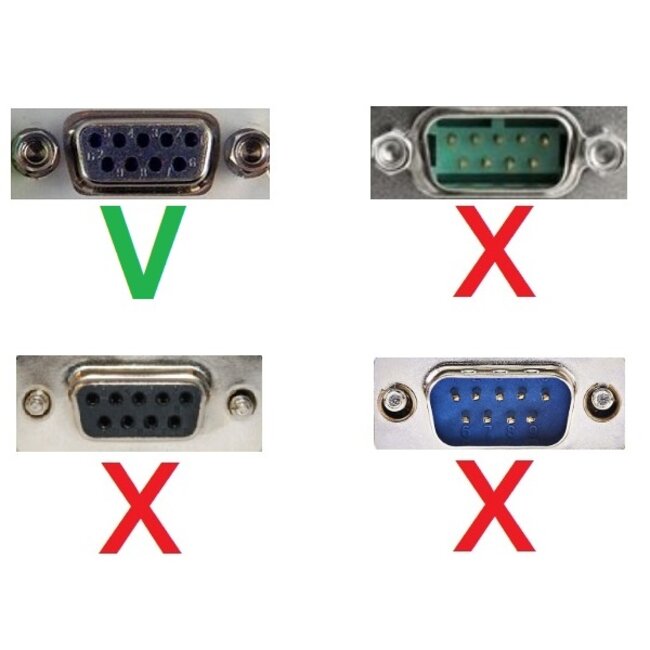

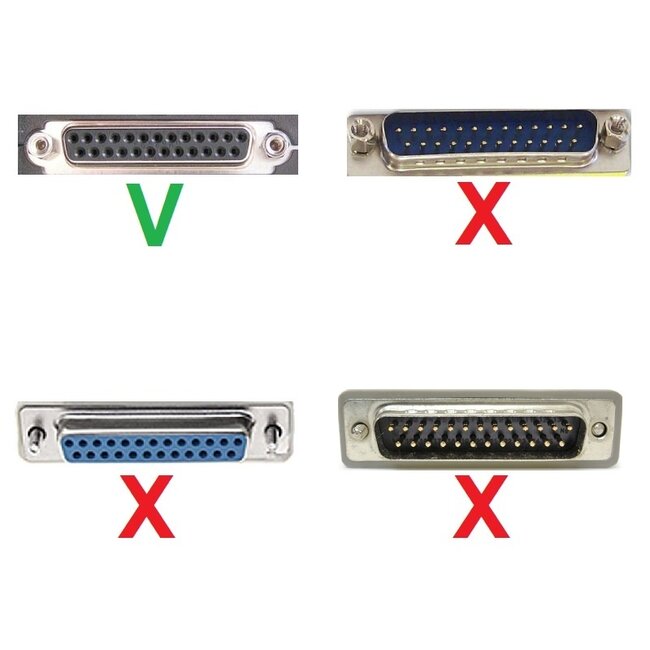

Heeft uw apparaat met seriële poort een mannelijke aansluiting?
U kunt dan een 9-pins SUB-D serieel koppelstuk gebruiken met aan beide zijden een vrouwelijke connector. Zo maakt u van de mannelijke connector van deze converter een vrouwelijke connector.
Specificaties USB-A (m) naar 9-pins SUB-D / 25-pins SUB-D (m) seriële RS232 adapter / FTDI chip
- connectoren: USB-A (mannelijk) - 9-pins SUB-D (mannelijk)

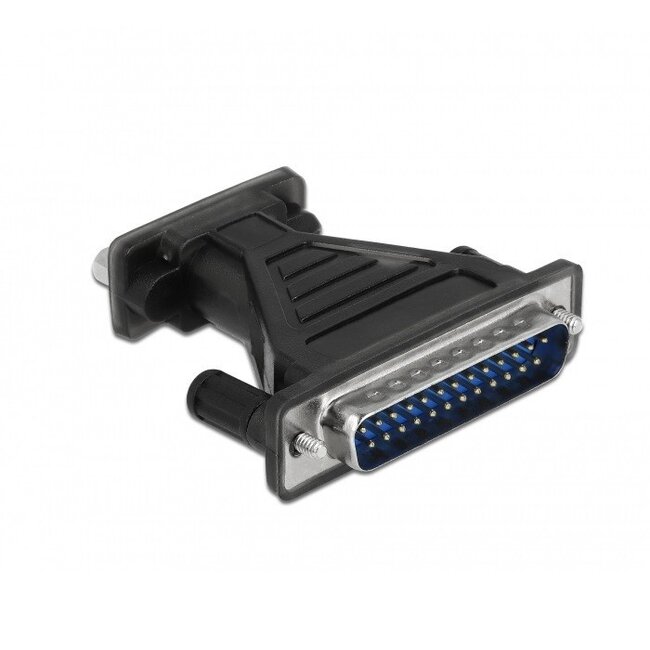

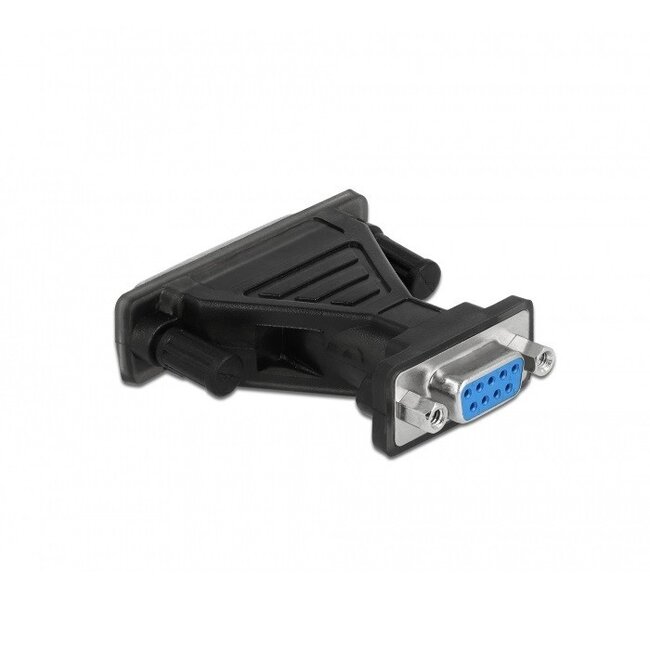

- inclusief 9-pins SUB-D (vrouwelijk) - 25-pins SUB-D (mannelijk) adapter
- 9-pins SUB-D/25-pins SUB-D connector met schroeven
- communcatiestandaard: RS232
- toepassing: computer (USB) > apparaat (9-pins SUB-D/25-pins SUB-D)
- volgt de USB2.0 High Speed specificaties
- chipset: Future Technology Devices International (FTDI)
- systeemeisen: Windows Vista of nieuwer / Mac OS 10.9 of hoger
- busgevoed (voeding via USB poort computer/notebook)
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
Inhoud verpakking:
- USB - RS-232 converter
- 9-pins SUB-D - 25-pins SUB-D adapter
- driver CD
- gebruiksaanwijzing
Downloads
Productsheet
Drivers 2.12.28 (voor o.a. Windows 10 / 8.1 / 8 / 7
Drivers 2.4.2 (voor o.a. Mac OS X vanaf 10.9)
