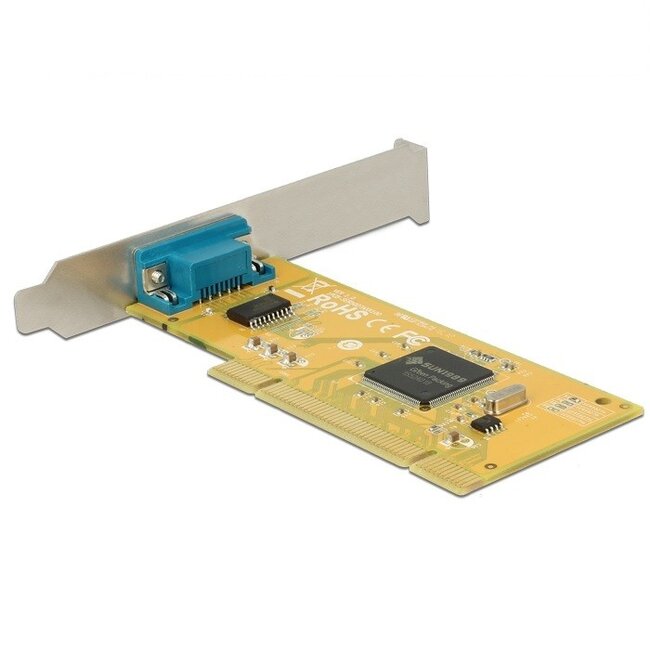

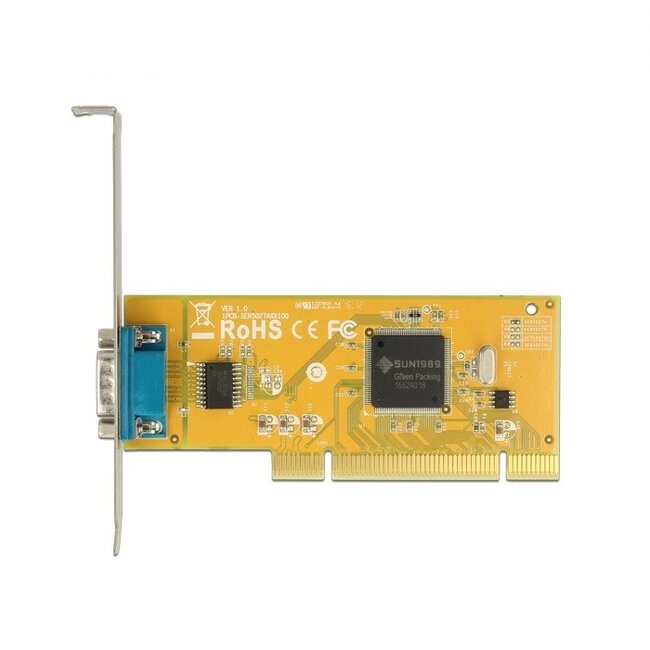

DeLOCK seriële RS232 PCI kaart met 1 9-pins SUB-D poort en Low Profile bracket

Gebruik deze Seriële RS232 PCI kaart om uw PC uit te breiden met 1 9-pins SUB-D aansluiting. Het inbouwen van de kaart in een vrij PCI slot is eenvoudig.

Kenmerken:

• aansluitingen: 1x 9-pins SUB-D (mannelijk)
• geschikt voor plaatsing in een PCI slot
• inclusief Low-Profile bracket*
• niet geschikt voor PCI-Express (PCIe) en Mini PCI-Express (MiniPCIe) slots
• type: serieel (RS-232)
• geschikt voor overdrachtssnelheden tot 115,2 Kb/s
• chipset: Sunix SUN1989
• geschikt voor Windows en Linux

*Low-Profile bracket

Met een Low-Profile bracket kunt u een standaard PCI kaart die Low-Profile ready is, monteren in een Low-Profile behuizing. De standaard PCI-bracket schroeft u los en vervangt u voor de Low-Profile bracket. Dit kan handig zijn in kleinere systeemkasten met een beperkt aantal sloten.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

USB naar serieel

Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.

PCI

PCI, kort voor Peripheral Component Interconnect, is een standaard voor de uitbreidingssleuven die zich bevinden op het moederbord van een computer. De sleuven maken het mogelijk om functionaliteiten toe te voegen aan het moederbord, zoals een geluidskaart of netwerkkaart.

PCI-Express (PCIe)

De opvolger PCIe (Peripheral Component Interconnect Express) maakt het mogelijk hogere snelheden te halen. PCIe is er in meerdere formaten, namelijk 1x, 4x, 8x en 16x, waar 1x de kleinste is en 16x de grootste. Een kleinere kaart kan gewoon in een grotere sleuf, andersom werkt echter niet.

Mini PCI-Express (MiniPCIe)

MiniPCIe is een kleinere variant hiervan die wordt gebruikt in mini PCs en laptops.

Welke PCI kaartsoort heeft u nodig?

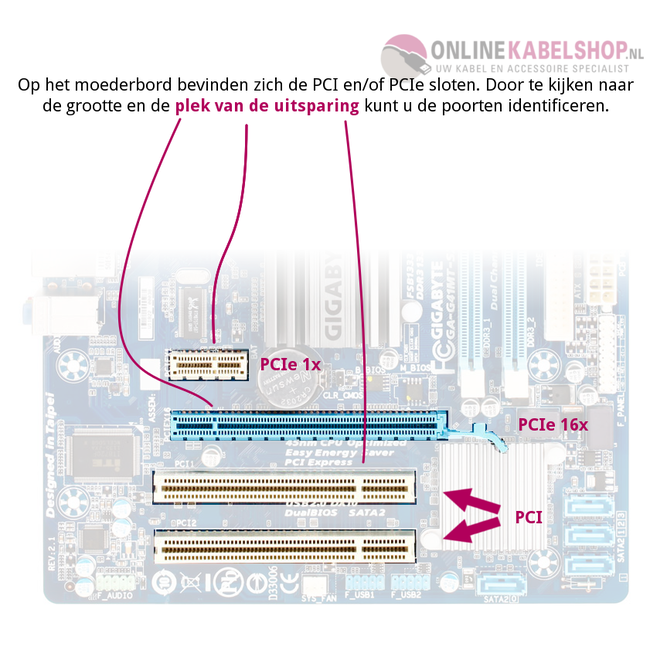

Welke aansluiting u nodig heeft is afhankelijk van uw moederbord en welke aansluitingen hier nog vrij op zijn. Hiervoor kunt u het beste de PC openmaken en op het moederbord kijken, meestal moet de linker kap van de systeemkast hiervoor worden verwijderd. Het moederbord is het grootste circuit board in de computer en is in de meeste gevallen bevestigd tegen het achterpaneel. De PCI(e) sloten vindt u linksonder op het moederbord. Via de afbeelding bij dit artikel kunt u snel zien of het een PCI of een PCIe slot betreft.

Specificaties DeLOCK seriële RS232 PCI kaart met 1 9-pins SUB-D poort en Low Profile bracket

• aansluitingen extern: 1x 9-pins SUB-D (mannelijk)
• aansluitingen intern: 1x 32-bit PCI bus
• geschikt voor plaatsing in een PCI slot
• inclusief Low-Profile bracket
• niet geschikt voor PCI-Express (PCIe) en Mini PCI-Express (MiniPCIe) slots
• type: serieel (RS-232)
• geschikt voor overdrachtssnelheden tot 115,2 Kb/s
• chipset: Sunix SUN1989
• volgt de PCI 33 MHz versie 3.0/2.3/2.2/2.1 specificaties
• ondersteunt zowel 64-bit als 32-bot PCU bus slots met 3,3 V en 5 V voeding
• signalen: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• bescherming tegen elektrostatische ontladingen (±2 kV ESD protectie) voor alle seriële signalen
• 128 byte FIFO-geheugen
• compatibel met industriële standaard 16C550 UART
• geschikt voor gebruik bij temperaturen tussen 0°C en 60°C
• geschikt voor gebruik bij luchtvochtigheid 5 - 95%
• Windows WHQL gecertificeerd
• geschikt voor Windows en Linux
• kleur: grijs
• conform: RoHS
• garantie: 2 jaar

  Inhoud verpakking:

• PCI kaart
• Low Profile bracket
• driver CD
• gebruiksaanwijzing

Downloads

Productsheet
Drivers Windows 7, 8.1, 10, Server-2012, Server-2012R2 (32-bit en 64-bit)
Drivers Windows 10, Server 2016 (Versie 9.0.4.0 WHQL driver)
Drivers Windows 10, Windows 10 LTSB, Server 2016 (Versie 9.0.5.0 WHQL driver)
