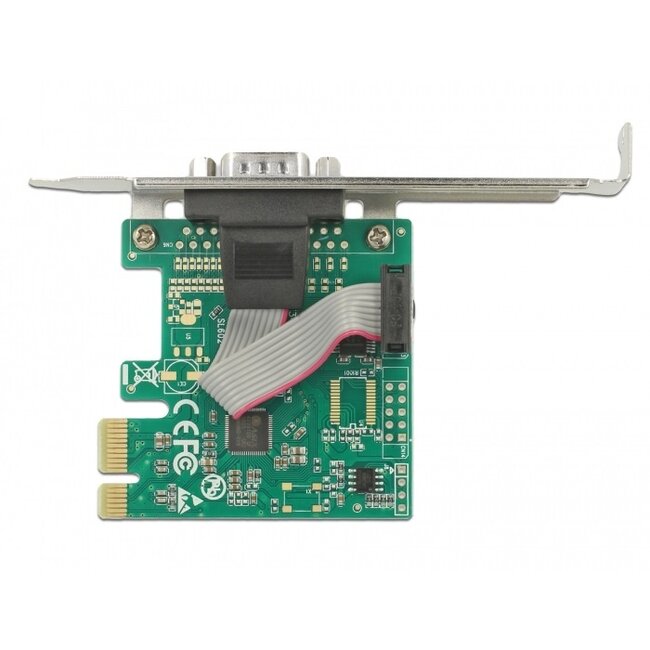

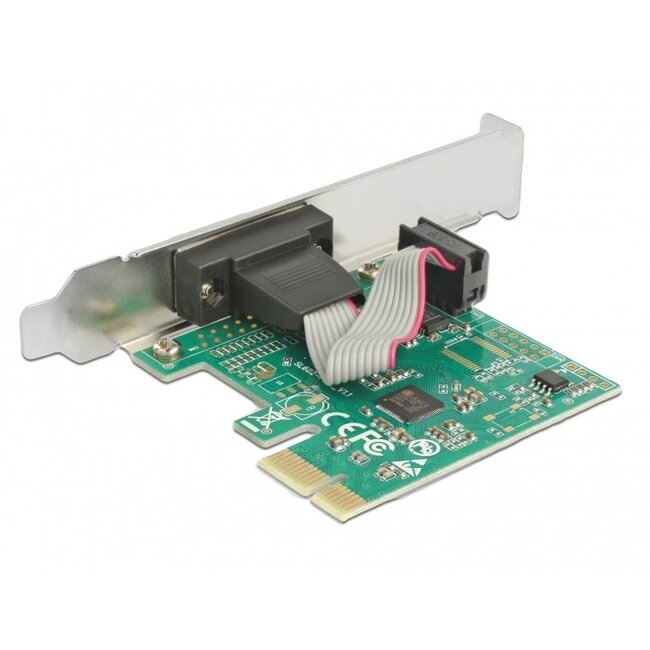

DeLOCK seriële RS232 PCI-Express kaart met 1 9-pins SUB-D poort en Low Profile bracket
Gebruik deze Seriële RS232 PCI Express (PCIe) kaart om uw PC uit te breiden met 1 9-pins SUB-D aansluiting. Het inbouwen van de kaart in een vrij PCIe slot is eenvoudig.
Kenmerken:
- aansluitingen: 1x 9-pins SUB-D (mannelijk)
- geschikt voor plaatsing in een PCI-Express (PCIe) slot
- inclusief Low-Profile bracket*
- niet geschikt voor (standaard) PCI en Mini PCI-Express (MiniPCIe) slots
- type: serieel (RS-232)
- geschikt voor overdrachtssnelheden tot 230,4 Kb/s
- chipset: ASIX AX99100
- geschikt voor Windows
*Low-Profile bracket
Met een Low-Profile bracket kunt u een standaard PCI kaart die Low-Profile ready is, monteren in een Low-Profile behuizing. De standaard PCI-bracket schroeft u los en vervangt u voor de Low-Profile bracket. Dit kan handig zijn in kleinere systeemkasten met een beperkt aantal sloten.
SUB-D connectoren
SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.
USB naar serieel
Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.
PCI
PCI, kort voor Peripheral Component Interconnect, is een standaard voor de uitbreidingssleuven die zich bevinden op het moederbord van een computer. De sleuven maken het mogelijk om functionaliteiten toe te voegen aan het moederbord, zoals een geluidskaart of netwerkkaart.
PCI-Express (PCIe)
De opvolger PCIe (Peripheral Component Interconnect Express) maakt het mogelijk hogere snelheden te halen. PCIe is er in meerdere formaten, namelijk 1x, 4x, 8x en 16x, waar 1x de kleinste is en 16x de grootste. Een kleinere kaart kan gewoon in een grotere sleuf, andersom werkt echter niet.
Mini PCI-Express (MiniPCIe)
MiniPCIe is een kleinere variant hiervan die wordt gebruikt in mini PCs en laptops.
Welke PCI kaartsoort heeft u nodig?

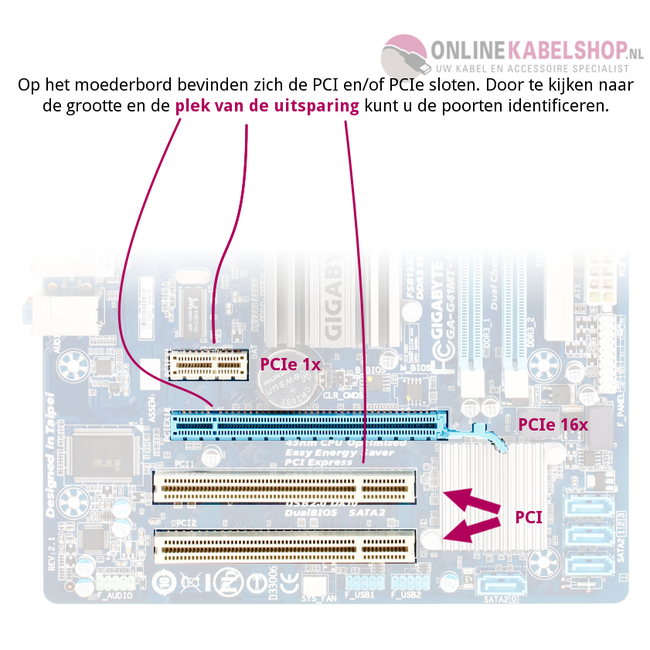

Welke aansluiting u nodig heeft is afhankelijk van uw moederbord en welke aansluitingen hier nog vrij op zijn. Hiervoor kunt u het beste de PC openmaken en op het moederbord kijken, meestal moet de linker kap van de systeemkast hiervoor worden verwijderd. Het moederbord is het grootste circuit board in de computer en is in de meeste gevallen bevestigd tegen het achterpaneel. De PCI(e) sloten vindt u linksonder op het moederbord. Via de afbeelding bij dit artikel kunt u snel zien of het een PCI of een PCIe slot betreft.
Specificaties DeLOCK seriële RS232 PCI-Express kaart met 1 9-pins SUB-D poort en Low Profile bracket

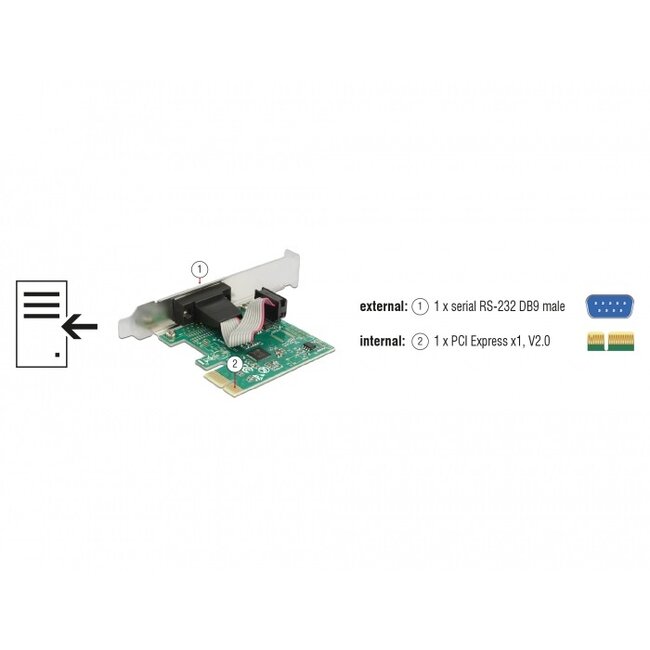

- aansluitingen extern: 1x 9-pins SUB-D (mannelijk)
- aansluitingen intern: 1x PCIe bus (x1)
- geschikt voor plaatsing in een PCI-Express (PCIe) slot
- inclusief Low-Profile bracket
- niet geschikt voor (standaard) PCI en Mini PCI-Express (MiniPCIe) slots
- type: serieel (RS-232)
- geschikt voor overdrachtssnelheden tot 230,4 Kb/s
- chipset: ASIX AX99100
- volgt PCI-Express specificatie 2.0
- ondersteunt Active State Power Management (ASPM)
- ondersteunt Direct Memory Access (DMA)
- ondersteunt slow lrDA mode tot 115 Kb/s
- ondersteunt Multi-Drop 9-bit modus
- compatibel met industriële standaard 16C950 UART
- 256 byte FIFO-geheugen
- ondersteunt Databits: 5, 6, 7, 8, 9 / Stop bits: 1, 1,5, 2
- ondersteunt 'even', 'odd', 'none', 'space' en 'mark' parity
- Flow Control: none / hardware (RTS/CTS) / software (XON/XOFF)
- geschikt voor gebruik bij temperaturen tussen 0°C en 55°C
- geschikt voor gebruik bij relatieve luchtvochtigheid 10 - 90%
- geschikt voor Windows
- kleur: grijs
- conform: RoHS
- garantie: 2 jaar
Inhoud verpakking:
- PCIe kaart
- Low Profile bracket
- driver CD
- gebruiksaanwijzing
