SATA 22-pins (v) - SATA 7-pins + Molex (m)
gebruik: moederbord (SATA) + PC-voeding (Molex) > drive (SATA)
SATA300 (SATA II)

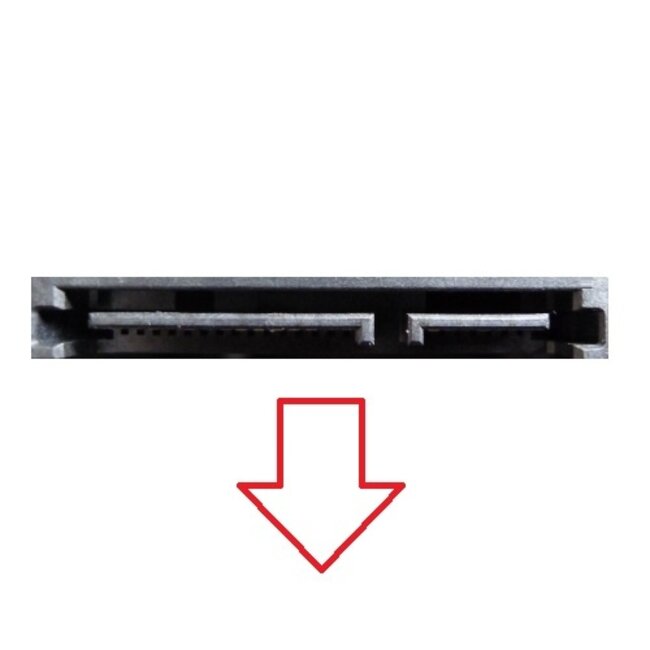

type haaks (beneden) / recht zonder metalen klem
kabel: plat
Lees meer.
Deze kabel kunt u gebruiken om een SATA HDD, SSD of ander soort drive te verbinden met uw moederbord (SATA) en PC voeding (Molex). Deze kabel volgt de SATA 300 (SATA II) specificatie en is geschikt voor data snelheden tot 3 Gbit/s.
In uw computer kast is de ruimte vaak beperkt. Zeker wanneer u veel harde schijven of andere apparaten ingebouwd heeft. In deze situaties kan het fijn zijn om de SATA kabel direct weg te leiden naar een andere richting in plaats van naar achteren. Met deze kabel kunt u een SATA aansluiting haaks benaderen.
Serial ATA (ook wel SATA of S-ATA genoemd), staat voor Serial Advanced Technology Attachment. Deze computerkabel is ontworpen voor het transport van data tussen een computer en een HDD, SSD of (interne) CD/DVD speler. Serial ATA vervangt de oudere Parallel ATA (ook wel PATA of P-ATA genoemd) of IDE-kabel.
De voedingskabels voor SATA-schijven zijn anders en compacter dan de gangbare en oudere Molex 4-pins-connectoren. Deze bieden een aantal voordelen, waaronder de mogelijkheid om schijven te verwisselen terwijl er spanning op staat (hot swappable) en een extra pin ten behoeve van vertraagde (vertrapte) opstart (staggered spinup) vanuit de voeding zodat niet alle schijven tegelijk opstarten en ineens een grote stroombehoefte vragen.
Een 22-pins SATA kabel kan zowel data als voeding doorgeven. In feite combineert de 22-pins connector de 7-pins connector voor data met de 15-pins connector voor voeding.
Molex is de benaming voor de veel voorkomende voedingsconnector die gebruikt wordt in PC's. Ze zijn bevestigd aan de uiteinden van de voedingskabels die uit de PC voedingen komen en kunnen zo diverse componenten in een PC van voeding voorzien.
